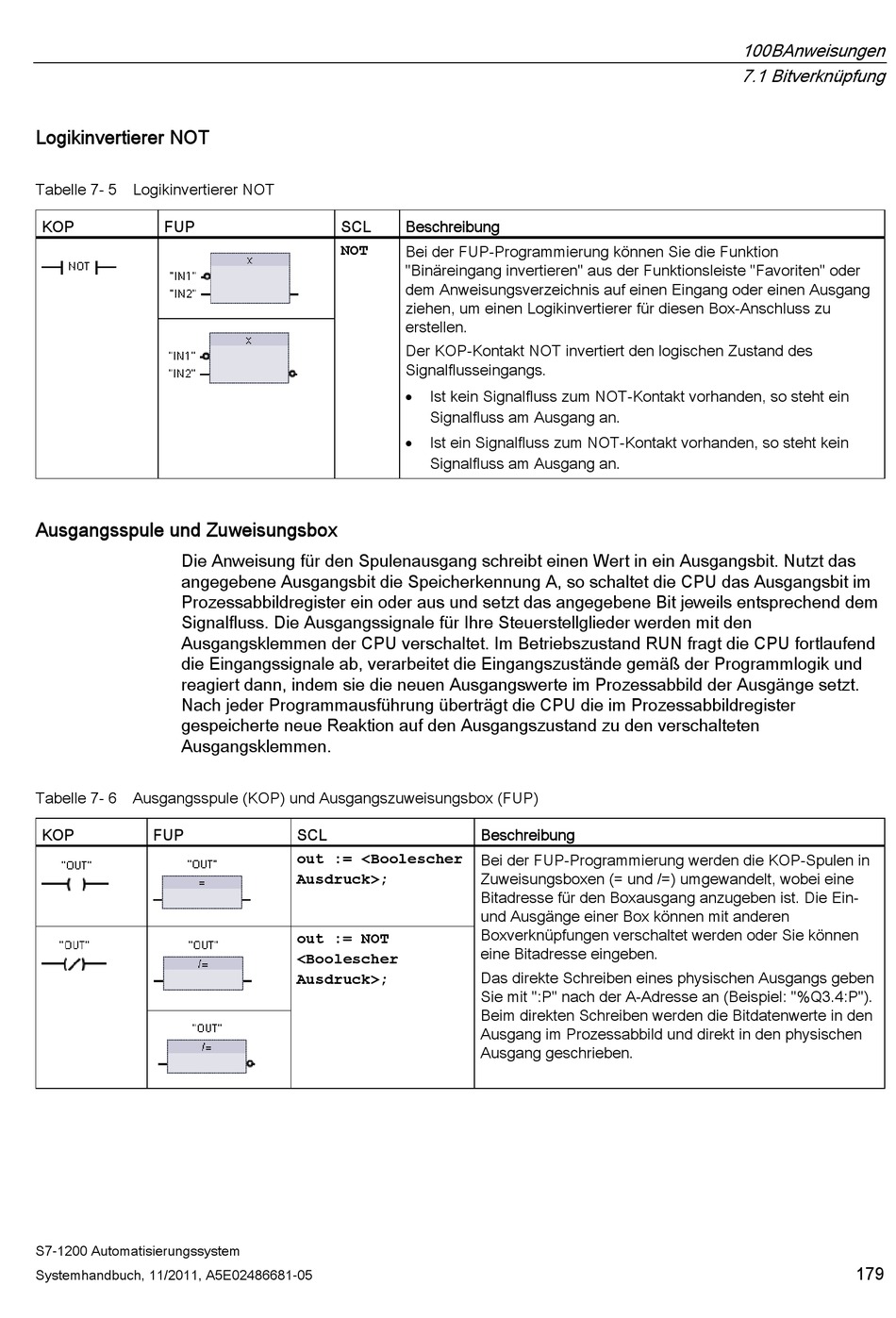

Logikinvertierer NOT
Tabelle 7- 5 Logikinvertierer NOT
KOP FUP

Ausgangsspule und Zuweisungsbox

Die Anweisung für den Spulenausgang schreibt einen Wert in ein Ausgangsbit. Nutzt das
angegebene Ausgangsbit die Speicherkennung A, so schaltet die CPU das Ausgangsbit im
Prozessabbildregister ein oder aus und setzt das angegebene Bit jeweils entsprechend dem
Signalfluss. Die Ausgangssignale für Ihre Steuerstellglieder werden mit den
Ausgangsklemmen der CPU verschaltet. Im Betriebszustand RUN fragt die CPU fortlaufend
die Eingangssignale ab, verarbeitet die Eingangszustände gemäß der Programmlogik und
reagiert dann, indem sie die neuen Ausgangswerte im Prozessabbild der Ausgänge setzt.
Nach jeder Programmausführung überträgt die CPU die im Prozessabbildregister
gespeicherte neue Reaktion auf den Ausgangszustand zu den verschalteten
Ausgangsklemmen.
Tabelle 7- 6 Ausgangsspule (KOP) und Ausgangszuweisungsbox (FUP)
KOP FUP
S7-1200 Automatisierungssystem
Systemhandbuch, 11/2011, A5E02486681-05
SCL Beschreibung
Bei der FUP-Programmierung können Sie die Funktion
NOT
"Binäreingang invertieren" aus der Funktionsleiste "Favoriten" oder
dem Anweisungsverzeichnis auf einen Eingang oder einen Ausgang
ziehen, um einen Logikinvertierer für diesen Box-Anschluss zu
erstellen.
Der KOP-Kontakt NOT invertiert den logischen Zustand des
Signalflusseingangs.
Ist kein Signalfluss zum NOT-Kontakt vorhanden, so steht ein

Signalfluss am Ausgang an.
Ist ein Signalfluss zum NOT-Kontakt vorhanden, so steht kein

Signalfluss am Ausgang an.
SCL
out := <Boolescher
Ausdruck>;
out := NOT
<Boolescher
Ausdruck>;
Beschreibung
Bei der FUP-Programmierung werden die KOP-Spulen in
Zuweisungsboxen (= und /=) umgewandelt, wobei eine
Bitadresse für den Boxausgang anzugeben ist. Die Ein-
und Ausgänge einer Box können mit anderen
Boxverknüpfungen verschaltet werden oder Sie können
eine Bitadresse eingeben.
Das direkte Schreiben eines physischen Ausgangs geben
Sie mit ":P" nach der A-Adresse an (Beispiel: "%Q3.4:P").
Beim direkten Schreiben werden die Bitdatenwerte in den
Ausgang im Prozessabbild und direkt in den physischen
Ausgang geschrieben.
