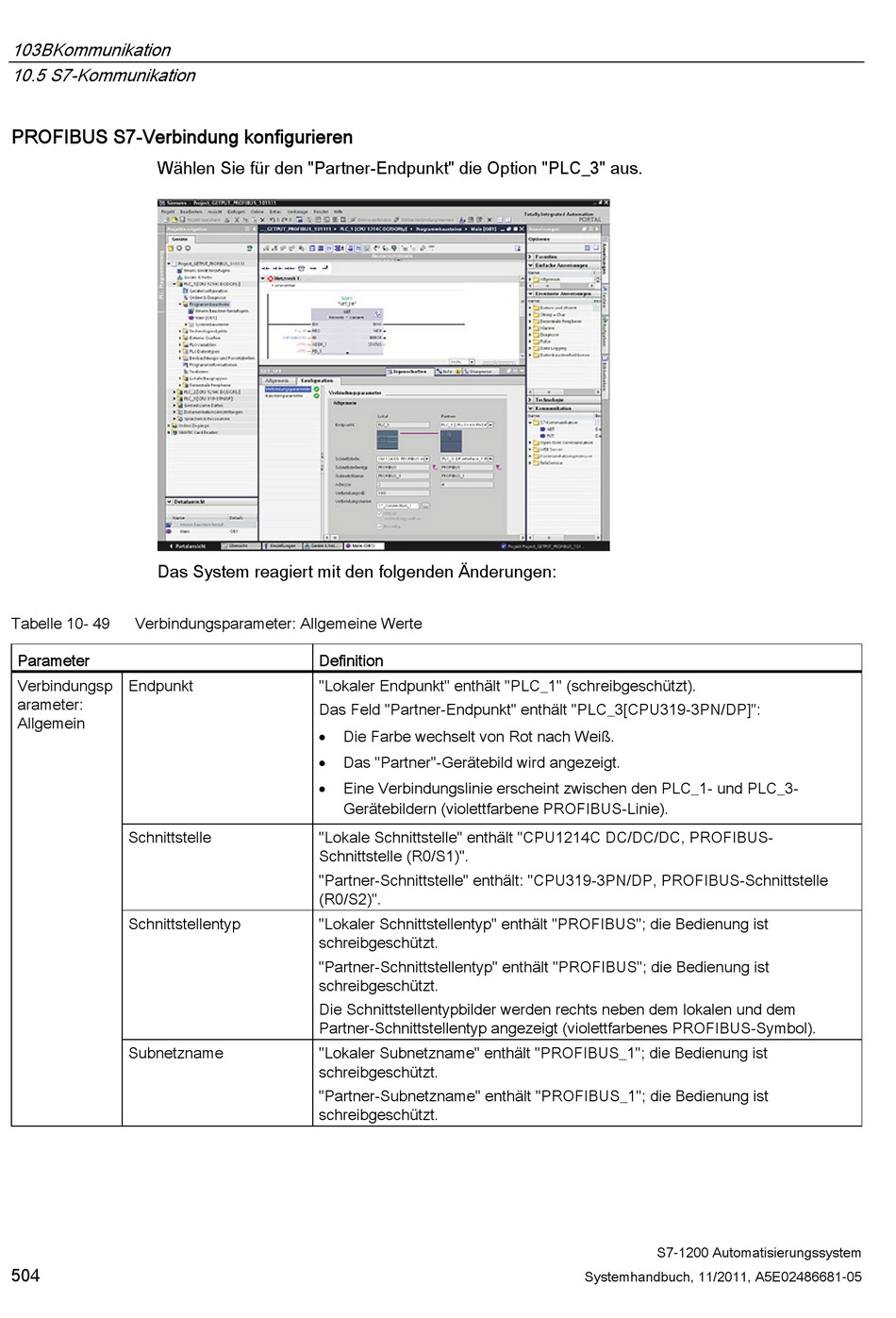

Siemens SIMATIC S7-1200 Systemhandbuch Seite 504

103BKommunikation
10.5 S7-Kommunikation
PROFIBUS S7-Verbindung konfigurieren
Wählen Sie für den "Partner-Endpunkt" die Option "PLC_3" aus.
Das System reagiert mit den folgenden Änderungen:
Tabelle 10- 49 Verbindungsparameter: Allgemeine Werte
Parameter
Verbindungsp Endpunkt
arameter:
Allgemein
Schnittstelle
Schnittstellentyp
Subnetzname
504
Definition
"Lokaler Endpunkt" enthält "PLC_1" (schreibgeschützt).
Das Feld "Partner-Endpunkt" enthält "PLC_3[CPU319-3PN/DP]":
Die Farbe wechselt von Rot nach Weiß.

Das "Partner"-Gerätebild wird angezeigt.

Eine Verbindungslinie erscheint zwischen den PLC_1- und PLC_3-

Gerätebildern (violettfarbene PROFIBUS-Linie).
"Lokale Schnittstelle" enthält "CPU1214C DC/DC/DC, PROFIBUS-
Schnittstelle (R0/S1)".
"Partner-Schnittstelle" enthält: "CPU319-3PN/DP, PROFIBUS-Schnittstelle
(R0/S2)".
"Lokaler Schnittstellentyp" enthält "PROFIBUS"; die Bedienung ist
schreibgeschützt.
"Partner-Schnittstellentyp" enthält "PROFIBUS"; die Bedienung ist
schreibgeschützt.
Die Schnittstellentypbilder werden rechts neben dem lokalen und dem
Partner-Schnittstellentyp angezeigt (violettfarbenes PROFIBUS-Symbol).
"Lokaler Subnetzname" enthält "PROFIBUS_1"; die Bedienung ist
schreibgeschützt.
"Partner-Subnetzname" enthält "PROFIBUS_1"; die Bedienung ist
schreibgeschützt.
