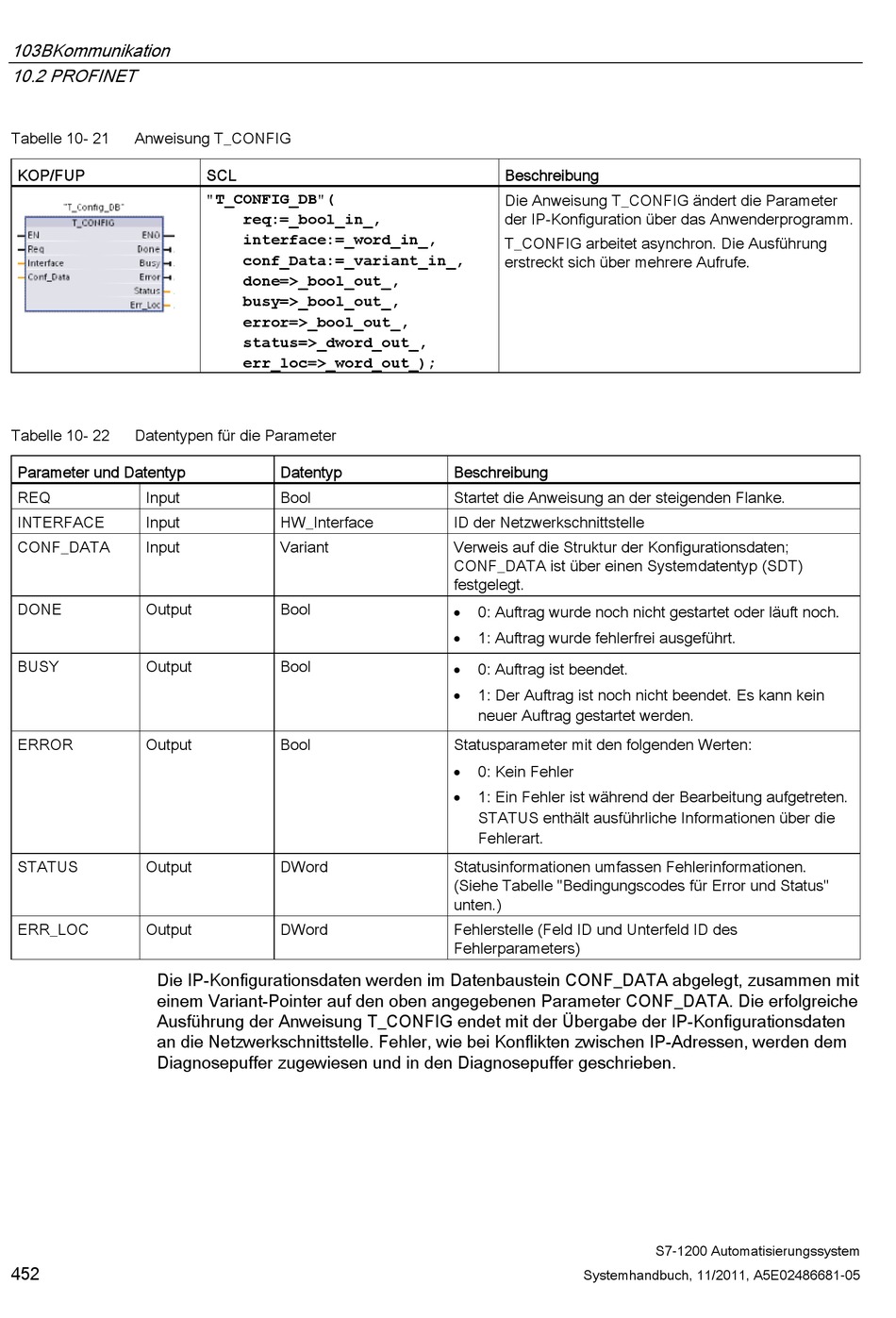

Siemens SIMATIC S7-1200 Systemhandbuch Seite 452

103BKommunikation
10.2 PROFINET
Tabelle 10- 21 Anweisung T_CONFIG
KOP/FUP
Tabelle 10- 22 Datentypen für die Parameter
Parameter und Datentyp
REQ Input
INTERFACE Input
CONF_DATA Input
DONE Output
BUSY Output
ERROR Output
STATUS Output
ERR_LOC Output
Die IP-Konfigurationsdaten werden im Datenbaustein CONF_DATA abgelegt, zusammen mit
einem Variant-Pointer auf den oben angegebenen Parameter CONF_DATA. Die erfolgreiche
Ausführung der Anweisung T_CONFIG endet mit der Übergabe der IP-Konfigurationsdaten
an die Netzwerkschnittstelle. Fehler, wie bei Konflikten zwischen IP-Adressen, werden dem
Diagnosepuffer zugewiesen und in den Diagnosepuffer geschrieben.
452
SCL
"T_CONFIG_DB"(
req:=_bool_in_,
interface:=_word_in_,
conf_Data:=_variant_in_,
done=>_bool_out_,
busy=>_bool_out_,
error=>_bool_out_,
status=>_dword_out_,
err_loc=>_word_out_);
Datentyp
Bool
HW_Interface
Variant
Bool
Bool
Bool
DWord
DWord
Beschreibung
Die Anweisung T_CONFIG ändert die Parameter
der IP-Konfiguration über das Anwenderprogramm.
T_CONFIG arbeitet asynchron. Die Ausführung
erstreckt sich über mehrere Aufrufe.
Beschreibung
Startet die Anweisung an der steigenden Flanke.
ID der Netzwerkschnittstelle
Verweis auf die Struktur der Konfigurationsdaten;
CONF_DATA ist über einen Systemdatentyp (SDT)
festgelegt.
0: Auftrag wurde noch nicht gestartet oder läuft noch.

1: Auftrag wurde fehlerfrei ausgeführt.

0: Auftrag ist beendet.

1: Der Auftrag ist noch nicht beendet. Es kann kein

neuer Auftrag gestartet werden.
Statusparameter mit den folgenden Werten:
0: Kein Fehler

1: Ein Fehler ist während der Bearbeitung aufgetreten.

STATUS enthält ausführliche Informationen über die
Fehlerart.
Statusinformationen umfassen Fehlerinformationen.
(Siehe Tabelle "Bedingungscodes für Error und Status"
unten.)
Fehlerstelle (Feld ID und Unterfeld ID des
Fehlerparameters)
