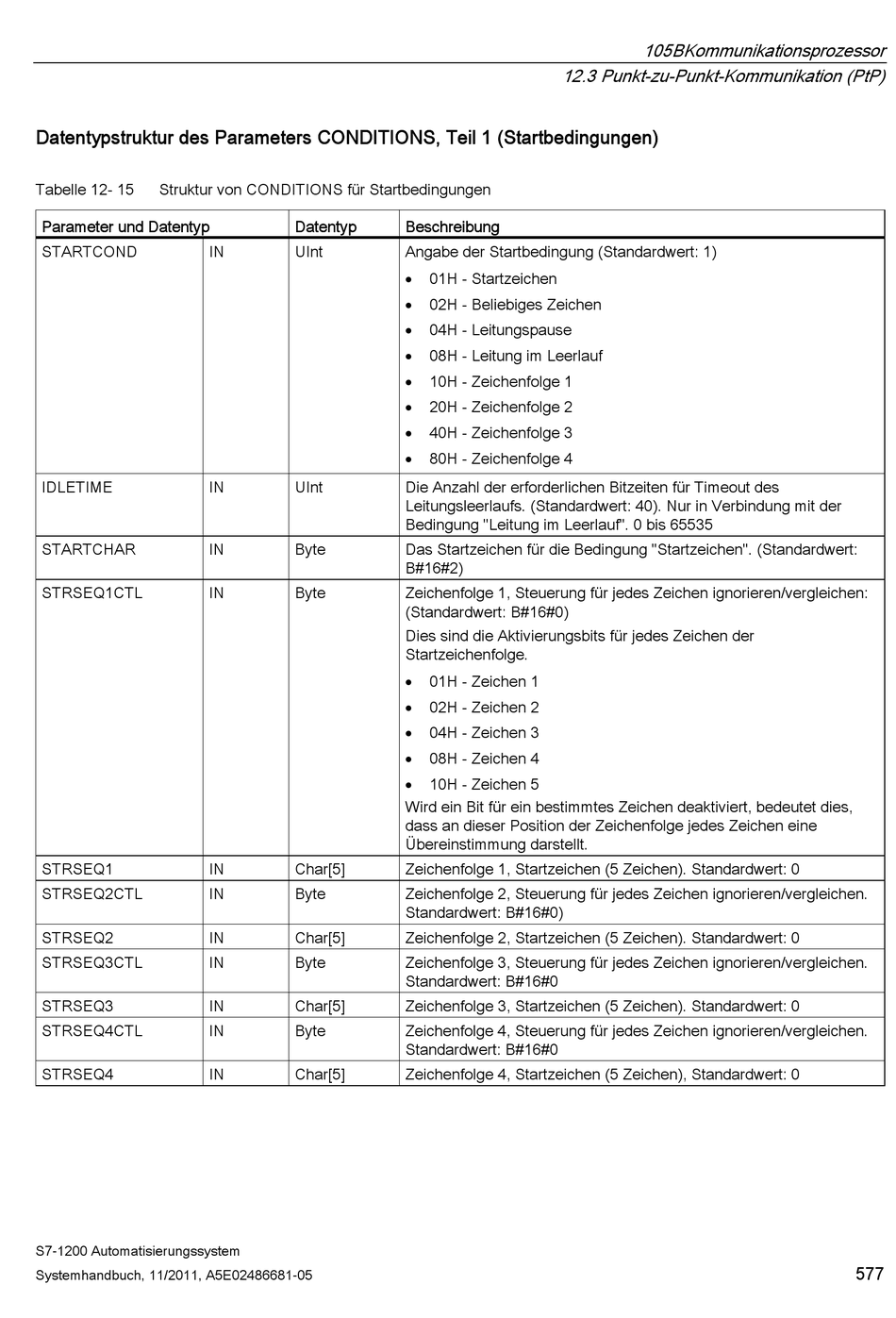

Datentypstruktur des Parameters CONDITIONS, Teil 1 (Startbedingungen)
Tabelle 12- 15 Struktur von CONDITIONS für Startbedingungen
Parameter und Datentyp
STARTCOND
IDLETIME
STARTCHAR
STRSEQ1CTL
STRSEQ1
STRSEQ2CTL
STRSEQ2
STRSEQ3CTL
STRSEQ3
STRSEQ4CTL
STRSEQ4
S7-1200 Automatisierungssystem
Systemhandbuch, 11/2011, A5E02486681-05
Datentyp
IN UInt
IN UInt
IN Byte
IN Byte
IN Char[5]
IN Byte
IN Char[5]
IN Byte
IN Char[5]
IN Byte
IN Char[5]
12.3 Punkt-zu-Punkt-Kommunikation (PtP)
Beschreibung
Angabe der Startbedingung (Standardwert: 1)
01H - Startzeichen

02H - Beliebiges Zeichen

04H - Leitungspause

08H - Leitung im Leerlauf

10H - Zeichenfolge 1

20H - Zeichenfolge 2

40H - Zeichenfolge 3

80H - Zeichenfolge 4

Die Anzahl der erforderlichen Bitzeiten für Timeout des
Leitungsleerlaufs. (Standardwert: 40). Nur in Verbindung mit der
Bedingung "Leitung im Leerlauf". 0 bis 65535
Das Startzeichen für die Bedingung "Startzeichen". (Standardwert:
B#16#2)
Zeichenfolge 1, Steuerung für jedes Zeichen ignorieren/vergleichen:
(Standardwert: B#16#0)
Dies sind die Aktivierungsbits für jedes Zeichen der
Startzeichenfolge.
01H - Zeichen 1

02H - Zeichen 2

04H - Zeichen 3

08H - Zeichen 4

10H - Zeichen 5

Wird ein Bit für ein bestimmtes Zeichen deaktiviert, bedeutet dies,
dass an dieser Position der Zeichenfolge jedes Zeichen eine
Übereinstimmung darstellt.
Zeichenfolge 1, Startzeichen (5 Zeichen). Standardwert: 0
Zeichenfolge 2, Steuerung für jedes Zeichen ignorieren/vergleichen.
Standardwert: B#16#0)
Zeichenfolge 2, Startzeichen (5 Zeichen). Standardwert: 0
Zeichenfolge 3, Steuerung für jedes Zeichen ignorieren/vergleichen.
Standardwert: B#16#0
Zeichenfolge 3, Startzeichen (5 Zeichen). Standardwert: 0
Zeichenfolge 4, Steuerung für jedes Zeichen ignorieren/vergleichen.
Standardwert: B#16#0
Zeichenfolge 4, Startzeichen (5 Zeichen), Standardwert: 0
