Maschinennull nur aus Motorreferenz .............................................................................. 47
Mit Wende-Initiatoren....................................................................................................... 48
Maschinennull nur aus Motorreferenz
MN-M 33,34: MN am Motornullpunkt
Es wird nur der Motornullpunkt ausgewertet (Kein MN-Initiator):
Ohne
MN-M 33: Bei MN-Fahrt wird von der aktuellen Lage ausgehend der nächste
Maschinennull-Initia
Motornullpunkt in negativer Verfahrrichtung als MN verwendet.
tor
MN-M 34: Bei MN-Fahrt wird von der aktuellen Lage ausgehend der nächste
Motornullpunkt in positiver Verfahrrichtung als MN verwendet.
33
34
1
1: Motornullpunkt
MN-M 130, 131: Absolutlage über Abstandscodierung erfassen
Nur für Motor-Feedback mit Abstandscodierung (über den Wert des Abstandes
kann die absolute Lage ermittelt werden).
Compax3 ermittelt aus dem Abstand 2er Signale die absolute Lage und bleibt dann
stehen (fährt nicht automatisch auf Position 0).

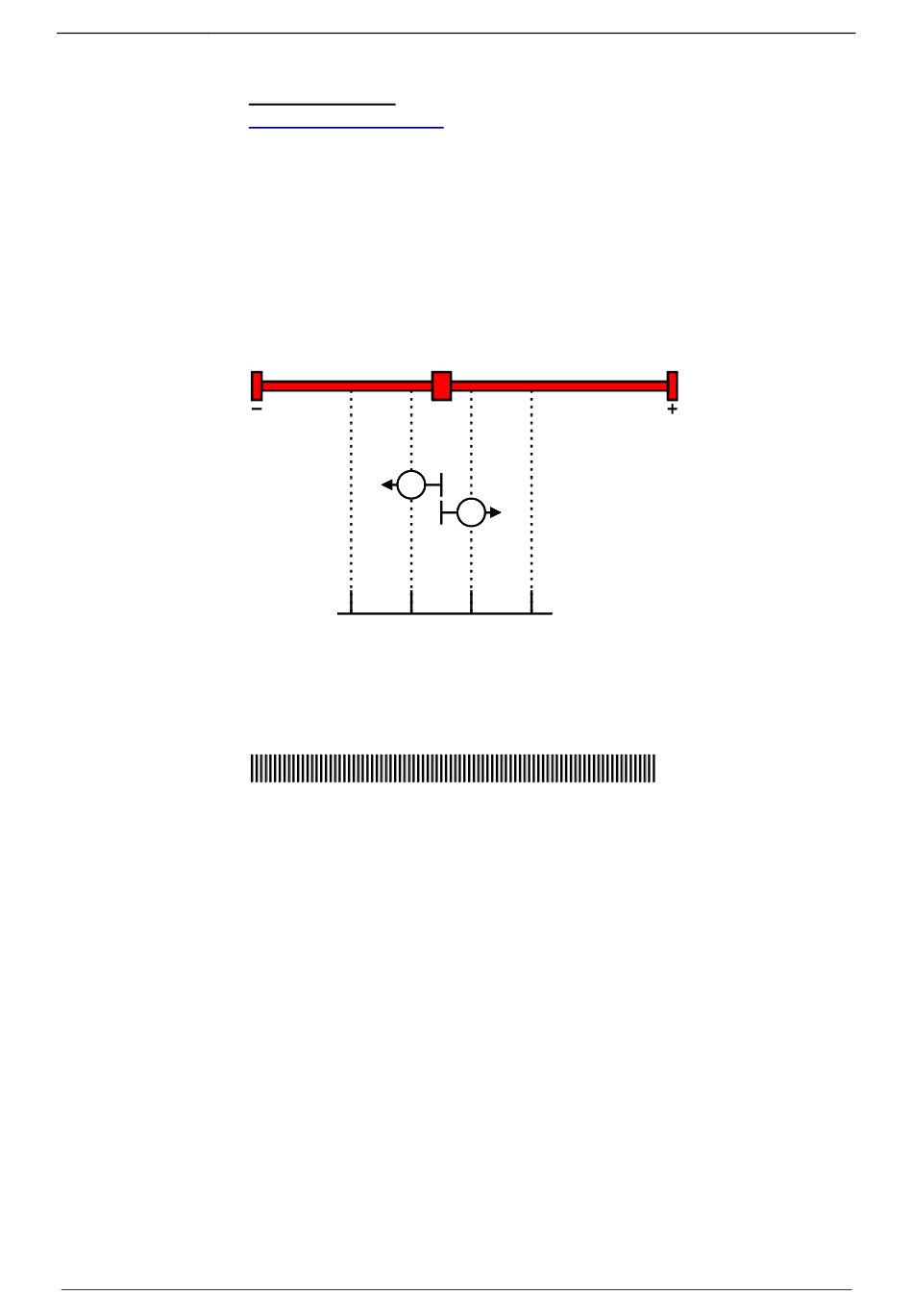

1: Signale der Abstandscodierung
