Inbetriebnahme Compax3
30

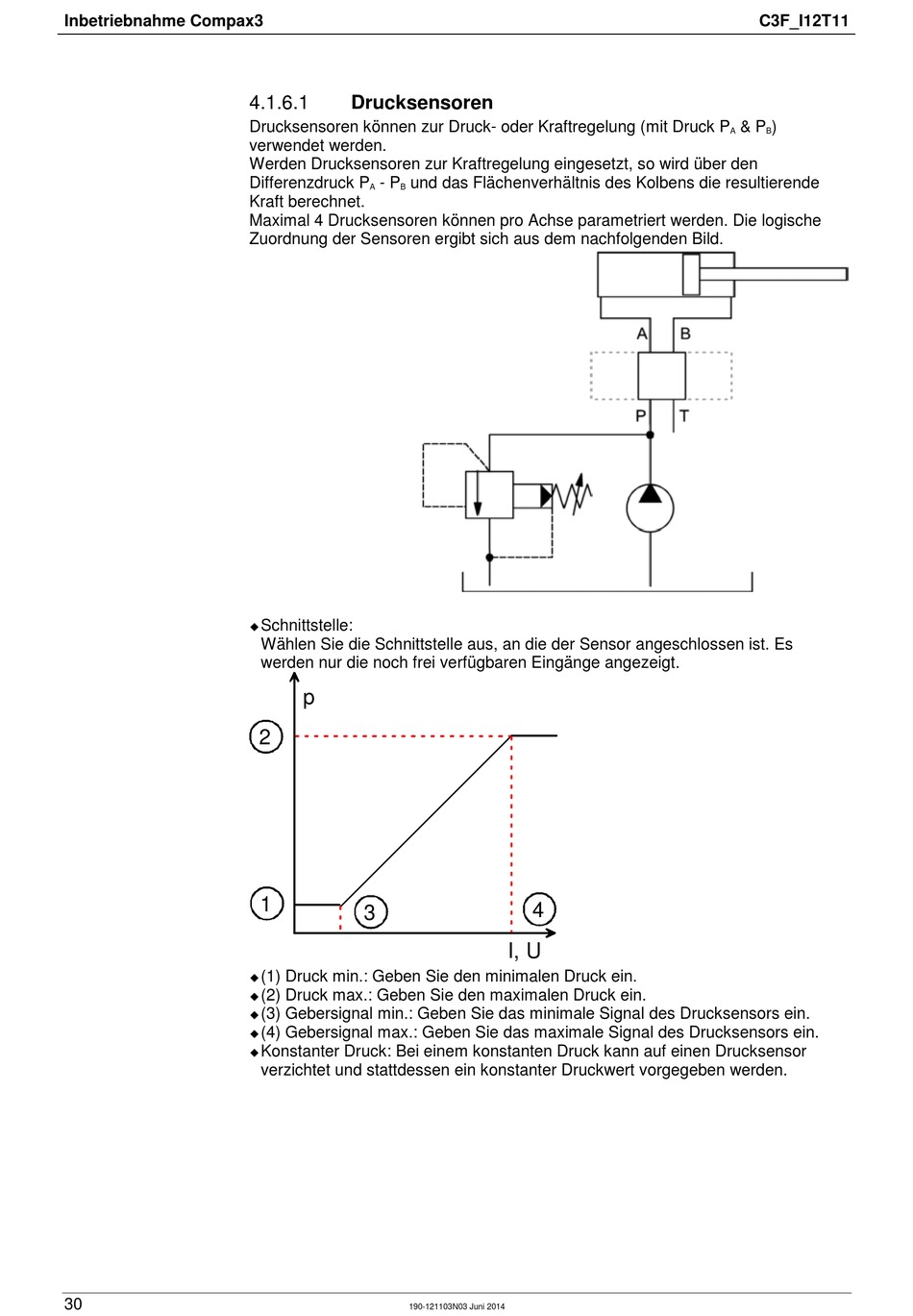

4.1.6.1
Drucksensoren
Drucksensoren können zur Druck- oder Kraftregelung (mit Druck P
verwendet werden.
Werden Drucksensoren zur Kraftregelung eingesetzt, so wird über den
Differenzdruck P
- P
und das Flächenverhältnis des Kolbens die resultierende
A
B
Kraft berechnet.
Maximal 4 Drucksensoren können pro Achse parametriert werden. Die logische
Zuordnung der Sensoren ergibt sich aus dem nachfolgenden Bild.
Schnittstelle:
Wählen Sie die Schnittstelle aus, an die der Sensor angeschlossen ist. Es
werden nur die noch frei verfügbaren Eingänge angezeigt.
p
2
1
3
(1) Druck min.: Geben Sie den minimalen Druck ein.
(2) Druck max.: Geben Sie den maximalen Druck ein.
(3) Gebersignal min.: Geben Sie das minimale Signal des Drucksensors ein.
(4) Gebersignal max.: Geben Sie das maximale Signal des Drucksensors ein.
Konstanter Druck: Bei einem konstanten Druck kann auf einen Drucksensor
verzichtet und stattdessen ein konstanter Druckwert vorgegeben werden.
190-121103N03 Juni 2014
4
I, U
C3F_I12T11
& P
)
A
B
