3.2.4.

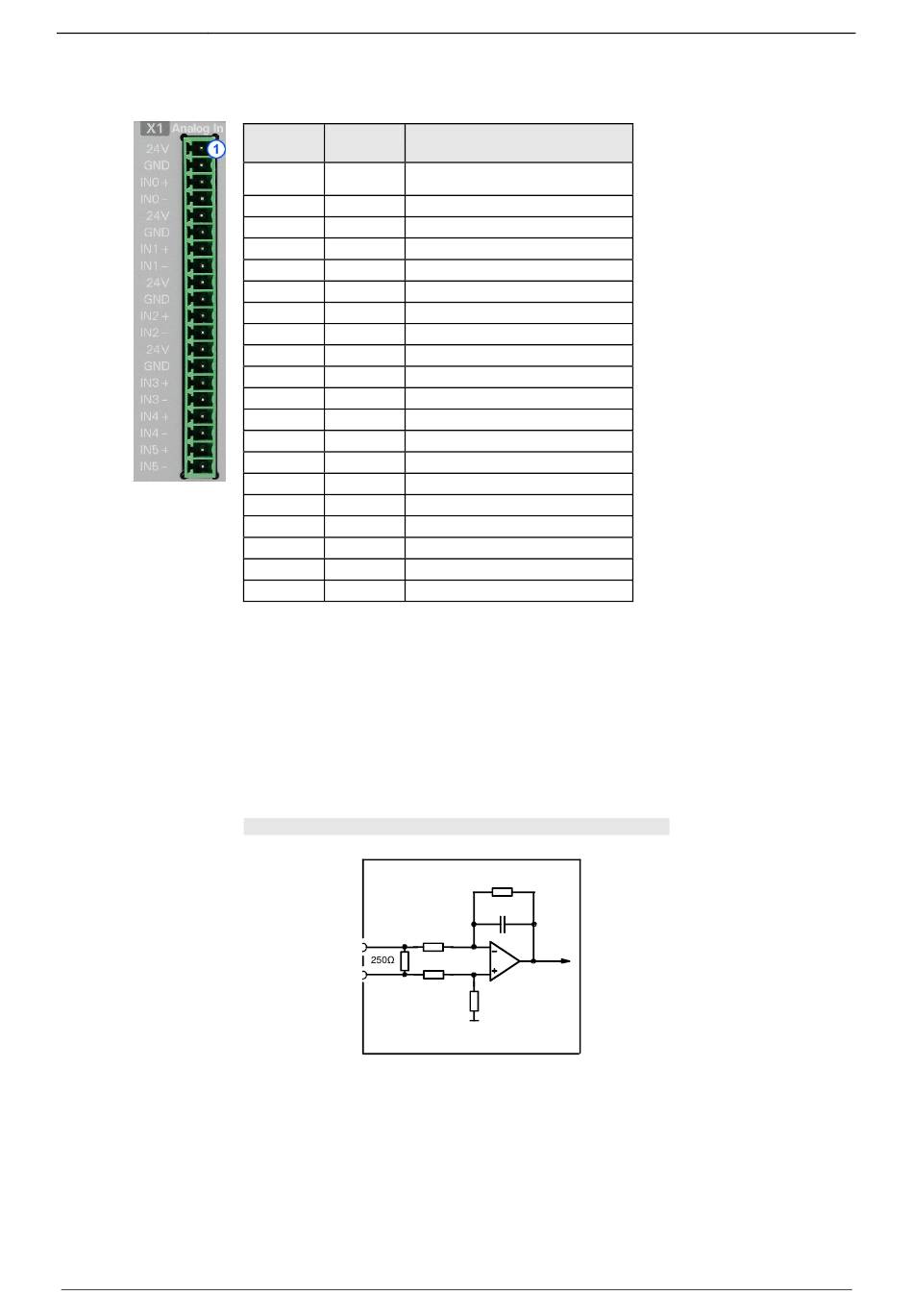

Analog Input (Stecker X1)

Stecker Bez. Combicon 3,81mm; female
X1 Pin connector
1 24V Versorgung Sensor 0
2 GND Versorgung Sensor 0
3 IN0+ Signal Sensor 0 +
4 IN0- Signal Sensor 0 -
5 24V Versorgung Sensor 1
6 GND Versorgung Sensor 1
7 IN1 + Signal Sensor 1 +
8 IN1 - Signal Sensor 1 -
9 24V Versorgung Sensor 2
10 GND Versorgung Sensor 2
11 IN2 + Signal Sensor 2 +
12 IN2 - Signal Sensor 2 -
13 24V Versorgung Sensor 3
14 GND Versorgung Sensor 3
15 IN3 + Signal Sensor 3 +
16 IN3- Signal Sensor 3 -
17 IN4+ +/-10V Eingang 4
18 IN4- +/-10V Eingang 4
19 IN5+ +/-10V Eingang 5
20 IN5- +/-10V Eingang 5
Anforderung: Verbindungskabel
Verwenden Sie geschirmte Leitungen.
Schirmunganbindung der Kabel
Das Kabel muss flächig geschirmt und mit dem Compax3 – Gehäuse verbunden
werden. Nutzen Sie dafür die im Lieferumfang enthaltenen
Kabelschellen/Schirmklemmen (siehe Seite 185).
3.2.4.1 Beschaltung der analogen Stromeingänge
Eingang IN0
Compax3
X1/4
In0-
In0+
X1/3
IN0 bis IN3 haben die gleiche Beschaltung!
Pinbelegung (siehe Seite 15) X1
190-121103N03 Juni 2014
Stecker und Anschlussbelegung Compax3 Fluid
200KΩ
10pF
200KΩ
200KΩ
200KΩ

Analog Input (Stecker X1)
