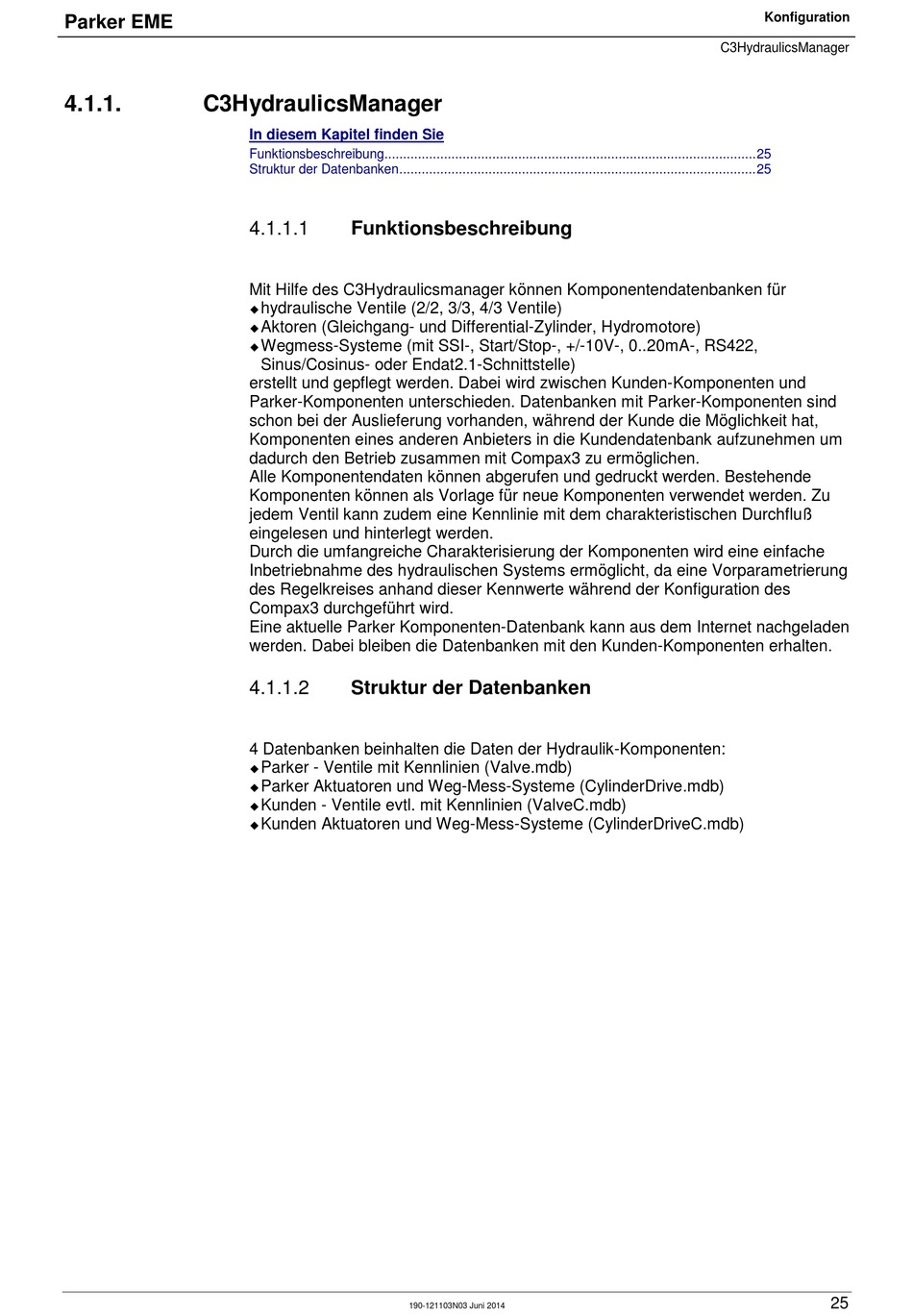

4.1.1.
C3HydraulicsManager
In diesem Kapitel finden Sie
Funktionsbeschreibung .................................................................................................... 25
Struktur der Datenbanken ................................................................................................ 25
4.1.1.1
Funktionsbeschreibung
Mit Hilfe des C3Hydraulicsmanager können Komponentendatenbanken für
hydraulische Ventile (2/2, 3/3, 4/3 Ventile)
Aktoren (Gleichgang- und Differential-Zylinder, Hydromotore)
Wegmess-Systeme (mit SSI-, Start/Stop-, +/-10V-, 0..20mA-, RS422,
Sinus/Cosinus- oder Endat2.1-Schnittstelle)
erstellt und gepflegt werden. Dabei wird zwischen Kunden-Komponenten und
Parker-Komponenten unterschieden. Datenbanken mit Parker-Komponenten sind
schon bei der Auslieferung vorhanden, während der Kunde die Möglichkeit hat,
Komponenten eines anderen Anbieters in die Kundendatenbank aufzunehmen um
dadurch den Betrieb zusammen mit Compax3 zu ermöglichen.
Alle Komponentendaten können abgerufen und gedruckt werden. Bestehende
Komponenten können als Vorlage für neue Komponenten verwendet werden. Zu
jedem Ventil kann zudem eine Kennlinie mit dem charakteristischen Durchfluß
eingelesen und hinterlegt werden.
Durch die umfangreiche Charakterisierung der Komponenten wird eine einfache
Inbetriebnahme des hydraulischen Systems ermöglicht, da eine Vorparametrierung
des Regelkreises anhand dieser Kennwerte während der Konfiguration des
Compax3 durchgeführt wird.
Eine aktuelle Parker Komponenten-Datenbank kann aus dem Internet nachgeladen
werden. Dabei bleiben die Datenbanken mit den Kunden-Komponenten erhalten.
4.1.1.2
Struktur der Datenbanken
4 Datenbanken beinhalten die Daten der Hydraulik-Komponenten:
Parker - Ventile mit Kennlinien (Valve.mdb)
Parker Aktuatoren und Weg-Mess-Systeme (CylinderDrive.mdb)
Kunden - Ventile evtl. mit Kennlinien (ValveC.mdb)
Kunden Aktuatoren und Weg-Mess-Systeme (CylinderDriveC.mdb)
190-121103N03 Juni 2014
Konfiguration
C3HydraulicsManager
25
