Zubehör Compax3
10.6.3. Option M10 = HEDA (M11) & E/As (M12)
198

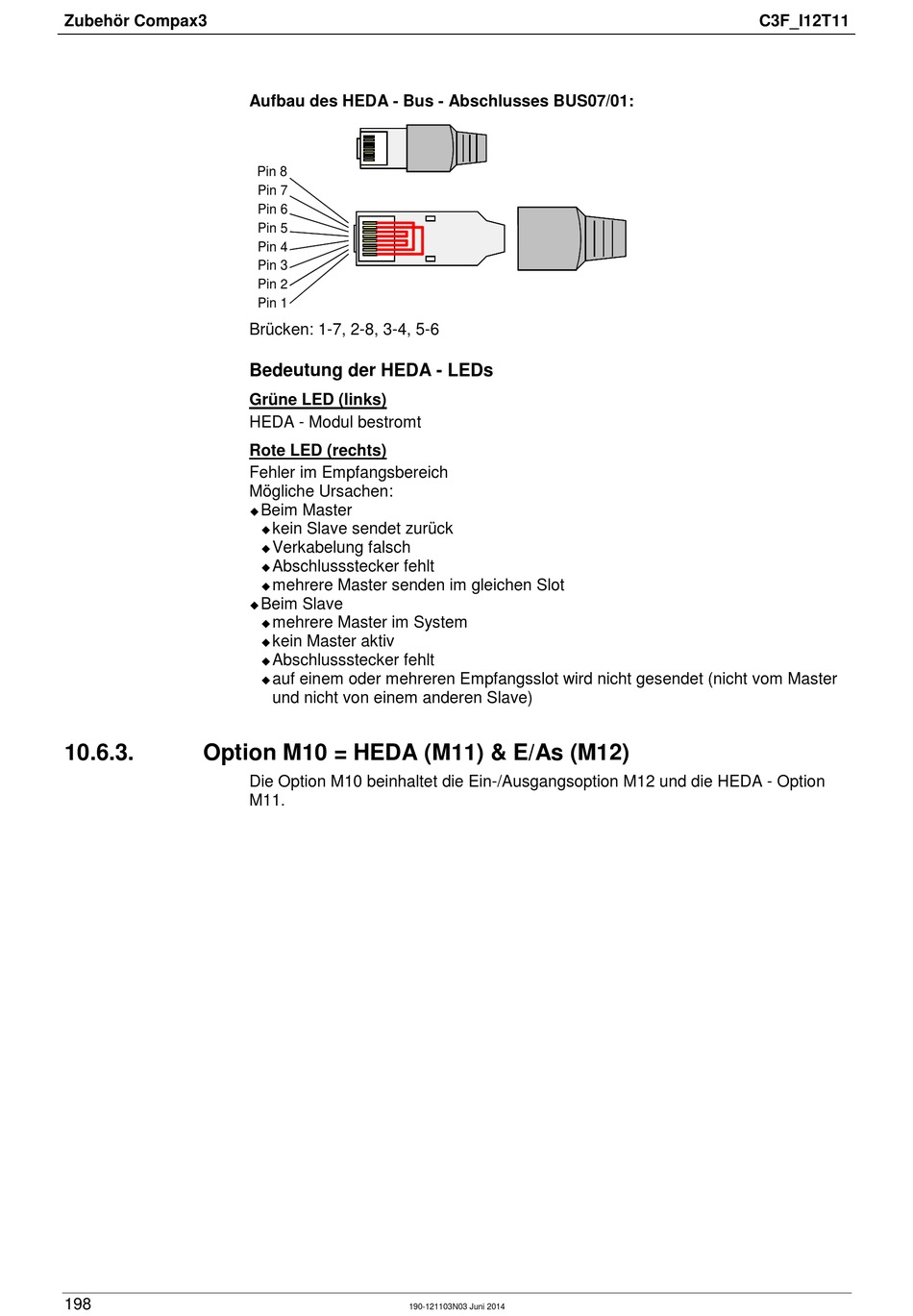

Aufbau des HEDA - Bus - Abschlusses BUS07/01:
Pin 8
Pin 7
Pin 6
Pin 5
Pin 4
Pin 3
Pin 2
Pin 1
Brücken: 1-7, 2-8, 3-4, 5-6
Bedeutung der HEDA - LEDs
Grüne LED (links)
HEDA - Modul bestromt
Rote LED (rechts)
Fehler im Empfangsbereich
Mögliche Ursachen:
Beim Master

kein Slave sendet zurück

Verkabelung falsch

Abschlussstecker fehlt

mehrere Master senden im gleichen Slot

Beim Slave

mehrere Master im System

kein Master aktiv

Abschlussstecker fehlt

auf einem oder mehreren Empfangsslot wird nicht gesendet (nicht vom Master

und nicht von einem anderen Slave)
Die Option M10 beinhaltet die Ein-/Ausgangsoption M12 und die HEDA - Option
M11.
190-121103N03 Juni 2014
C3F_I12T11
