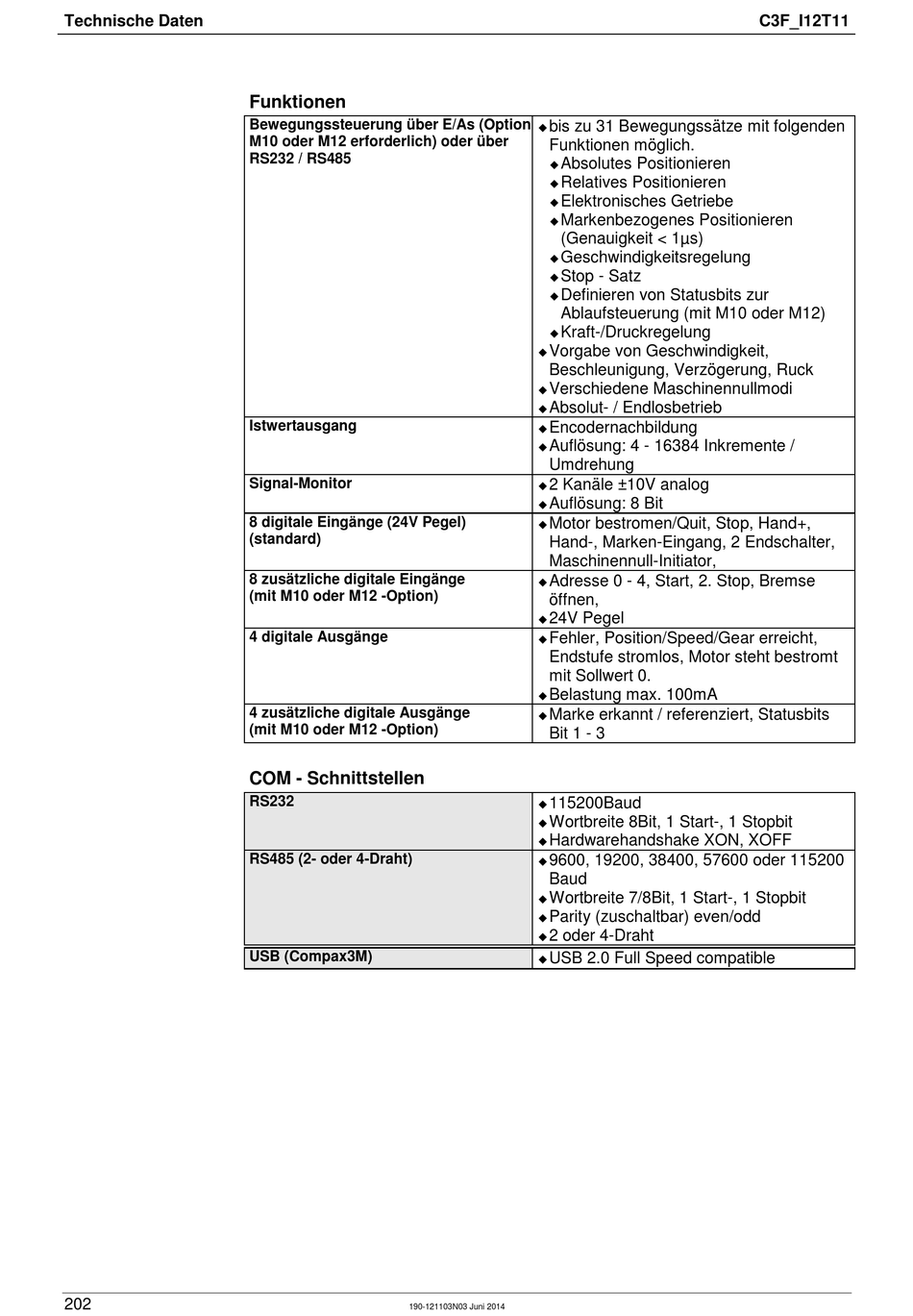

Technische Daten
202
Funktionen
Bewegungssteuerung über E/As (Option
M10 oder M12 erforderlich) oder über
RS232 / RS485
Istwertausgang
Signal-Monitor
8 digitale Eingänge (24V Pegel)
(standard)
8 zusätzliche digitale Eingänge
(mit M10 oder M12 -Option)
4 digitale Ausgänge
4 zusätzliche digitale Ausgänge
(mit M10 oder M12 -Option)
COM - Schnittstellen
RS232
RS485 (2- oder 4-Draht)
USB (Compax3M)
190-121103N03 Juni 2014
bis zu 31 Bewegungssätze mit folgenden
Funktionen möglich.
Absolutes Positionieren
Relatives Positionieren
Elektronisches Getriebe
Markenbezogenes Positionieren
(Genauigkeit < 1µs)
Geschwindigkeitsregelung
Stop - Satz
Definieren von Statusbits zur
Ablaufsteuerung (mit M10 oder M12)
Kraft-/Druckregelung
Vorgabe von Geschwindigkeit,
Beschleunigung, Verzögerung, Ruck
Verschiedene Maschinennullmodi
Absolut- / Endlosbetrieb
Encodernachbildung
Auflösung: 4 - 16384 Inkremente /
Umdrehung
2 Kanäle ±10V analog
Auflösung: 8 Bit
Motor bestromen/Quit, Stop, Hand+,
Hand-, Marken-Eingang, 2 Endschalter,
Maschinennull-Initiator,
Adresse 0 - 4, Start, 2. Stop, Bremse
öffnen,
24V Pegel
Fehler, Position/Speed/Gear erreicht,
Endstufe stromlos, Motor steht bestromt
mit Sollwert 0.
Belastung max. 100mA
Marke erkannt / referenziert, Statusbits
Bit 1 - 3
115200Baud
Wortbreite 8Bit, 1 Start-, 1 Stopbit
Hardwarehandshake XON, XOFF
9600, 19200, 38400, 57600 oder 115200
Baud
Wortbreite 7/8Bit, 1 Start-, 1 Stopbit
Parity (zuschaltbar) even/odd
2 oder 4-Draht
USB 2.0 Full Speed compatible
C3F_I12T11
