Gerätebeschreibung Compax3F
3.3

Montage und Abmessungen

22
3.2.10.2

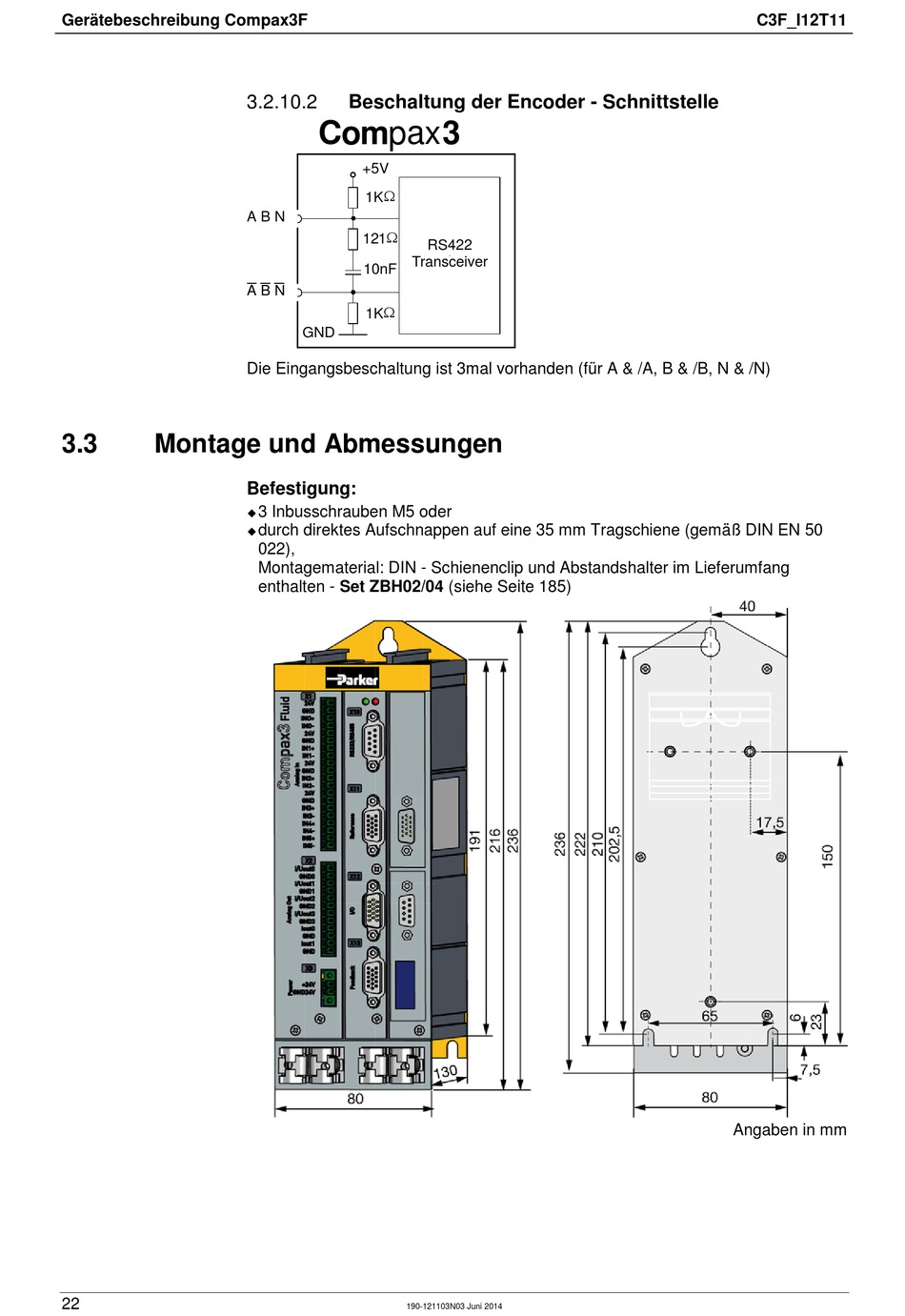

Beschaltung der Encoder - Schnittstelle

Compax3
+5V
1K Ω
A B N
121 Ω
Transceiver
10nF
A B N
1K Ω
GND
Die Eingangsbeschaltung ist 3mal vorhanden (für A & /A, B & /B, N & /N)
Befestigung:
3 Inbusschrauben M5 oder

durch direktes Aufschnappen auf eine 35 mm Tragschiene (gemäß DIN EN 50

022),
Montagematerial: DIN - Schienenclip und Abstandshalter im Lieferumfang
enthalten - Set ZBH02/04 (siehe Seite 185)
190-121103N03 Juni 2014
RS422
C3F_I12T11
Angaben in mm
