Gerätebeschreibung Compax3F
Eingang IN4
Compax3
100KΩ
X1/17
In4+
100KΩ
In4-
X1/18
22.1KΩ
IN4 und IN5 (X11/19 und X11/20) haben die
gleiche Beschaltung!
3.2.5.
Analog Output (Stecker X2)
16
3.2.4.2

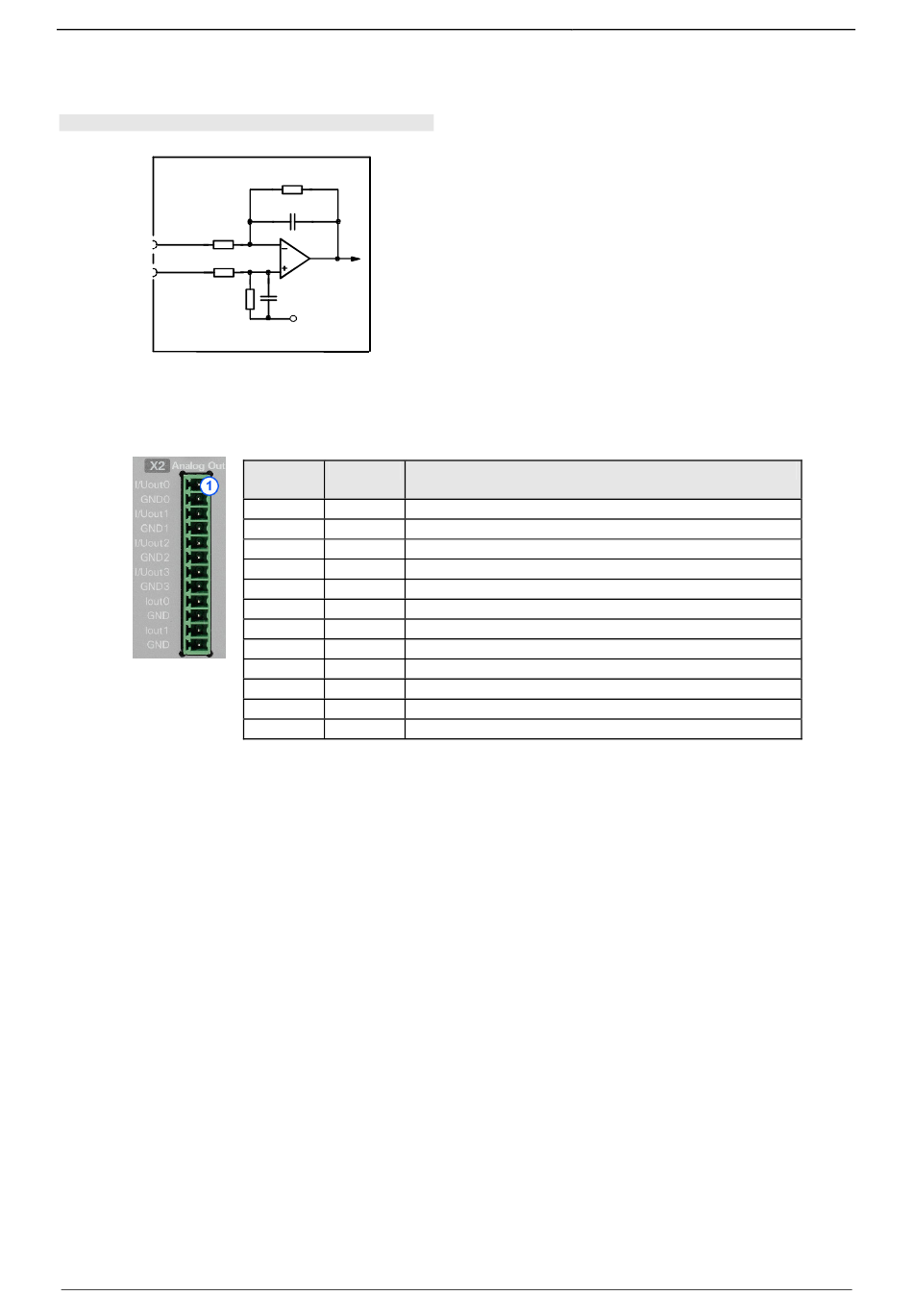

Beschaltung der analogen Spannungseingänge
22.1KΩ
1nF
1nF
2.5V
SteckerX2
Bez.
Combicon 3,81mm; female connector
Pin
1
I/U Aout0 ±10V/10mA oder 4..20mA
2
GND 0
3
I/U Aout1 ±10V/10mA oder 4..20mA
4
GND 1
5
I/U Aout2 ±10V/10mA oder 4..20mA
6
GND 2
7
I/U Aout3 ±10V/10mA oder 4..20mA
8
GND 3
9
Iout 0
+/-100mA Strom Ausgang 0
10
GND
11
lout 1
+/-100mA Strom Ausgang 1
12
GND
Abschlußwiderstand:
Spannung +/-10V: ≥ 1000Ω
Strom 4..20mA: ≤ 600Ω
Strom 100mA: ≤ 100Ω
Alle Ausgänge sind kurzschlußsicher.
Anforderung: Verbindungskabel
Verwenden Sie geschirmte Leitungen.
Schirmunganbindung der Kabel
Das Kabel muss flächig geschirmt und mit dem Compax3 – Gehäuse verbunden
werden. Nutzen Sie dafür die im Lieferumfang enthaltenen
Kabelschellen/Schirmklemmen (siehe Seite 185).
190-121103N03 Juni 2014
C3F_I12T11
