Vermeidung ungesicherter Bereiche

30 B E T R I E B S A N L E I T U N G | microScan3 Core I/O
GEFAHR
Gefahr der Unwirksamkeit der Schutzeinrichtung
Zu schützende Personen und Körperteile werden bei Nichtbeachtung möglicherweise
nicht erkannt.
Montieren Sie den Sicherheits-Laserscanner so, dass keine Personen in ungesicherte
Bereiche gelangen können. Treffen Sie bei Bedarf eine oder mehrere der nachfolgend
beschriebenen Maßnahmen:
Abweisbleche anbringen, um das Hintertreten zu verhindern.
b
Den Sicherheits-Laserscanner in einem Unterschnitt montieren.
b
Den Sicherheits-Laserscanner in der Verkleidung der Maschine oder des Fahr‐
b
zeugs montieren.
Einen Bügel montieren, um den Nahbereich abzusichern.
b
Ungesicherte Bereiche hinter dem Sicherheits-Laserscanner
Abhängig von der Montagesituation können sich Bereiche ergeben, die vom Sicher‐
heits-Laserscanner nicht erfasst werden.
Die nicht erfassten Bereiche werden größer, wenn der Sicherheits-Laserscanner mit
einem Befestigungssatz montiert wird.



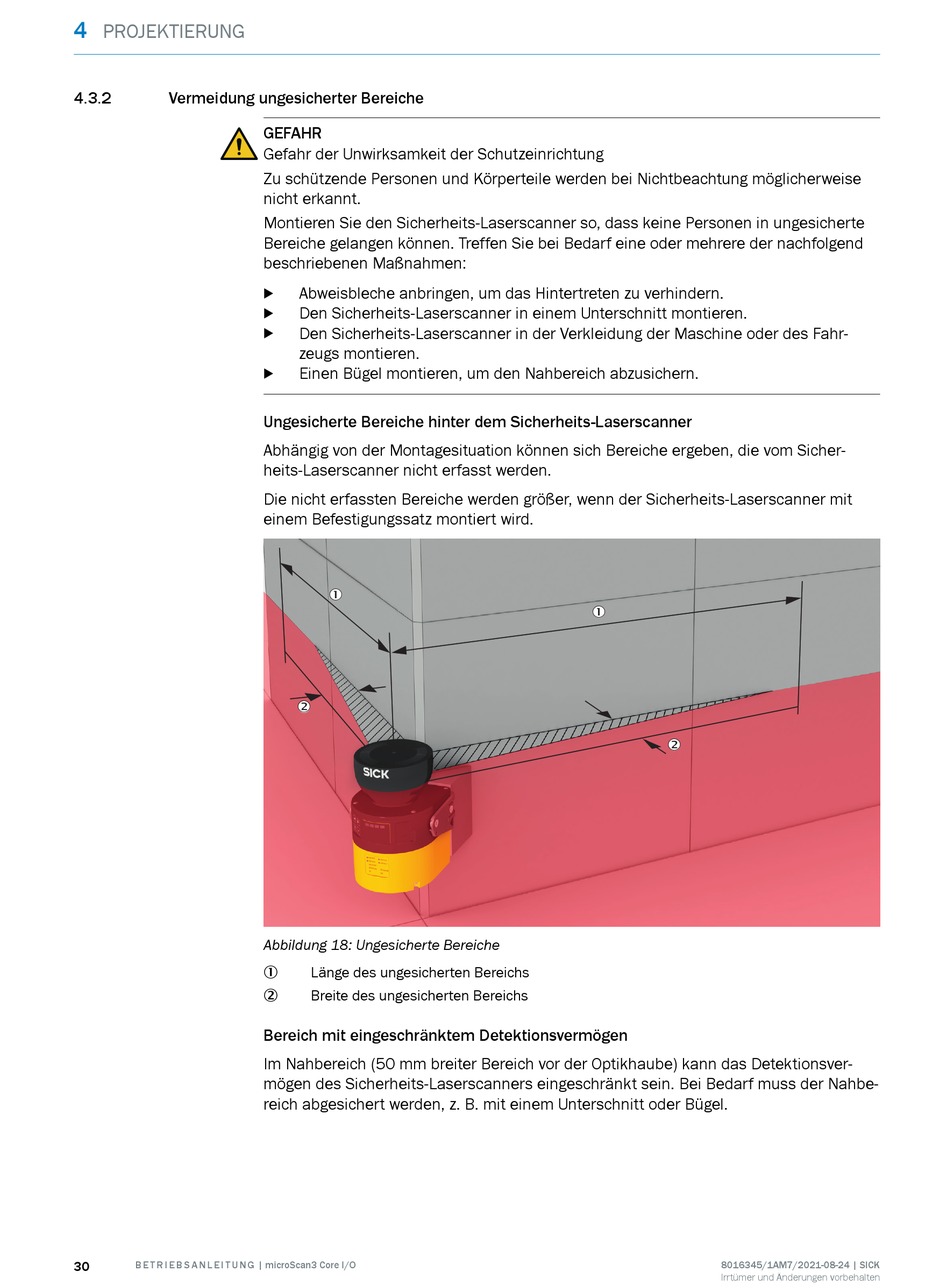

Abbildung 18: Ungesicherte Bereiche
Länge des ungesicherten Bereichs
1
Breite des ungesicherten Bereichs
2
Bereich mit eingeschränktem Detektionsvermögen
Im Nahbereich (50 mm breiter Bereich vor der Optikhaube) kann das Detektionsver‐
mögen des Sicherheits-Laserscanners eingeschränkt sein. Bei Bedarf muss der Nahbe‐
reich abgesichert werden, z. B. mit einem Unterschnitt oder Bügel.


