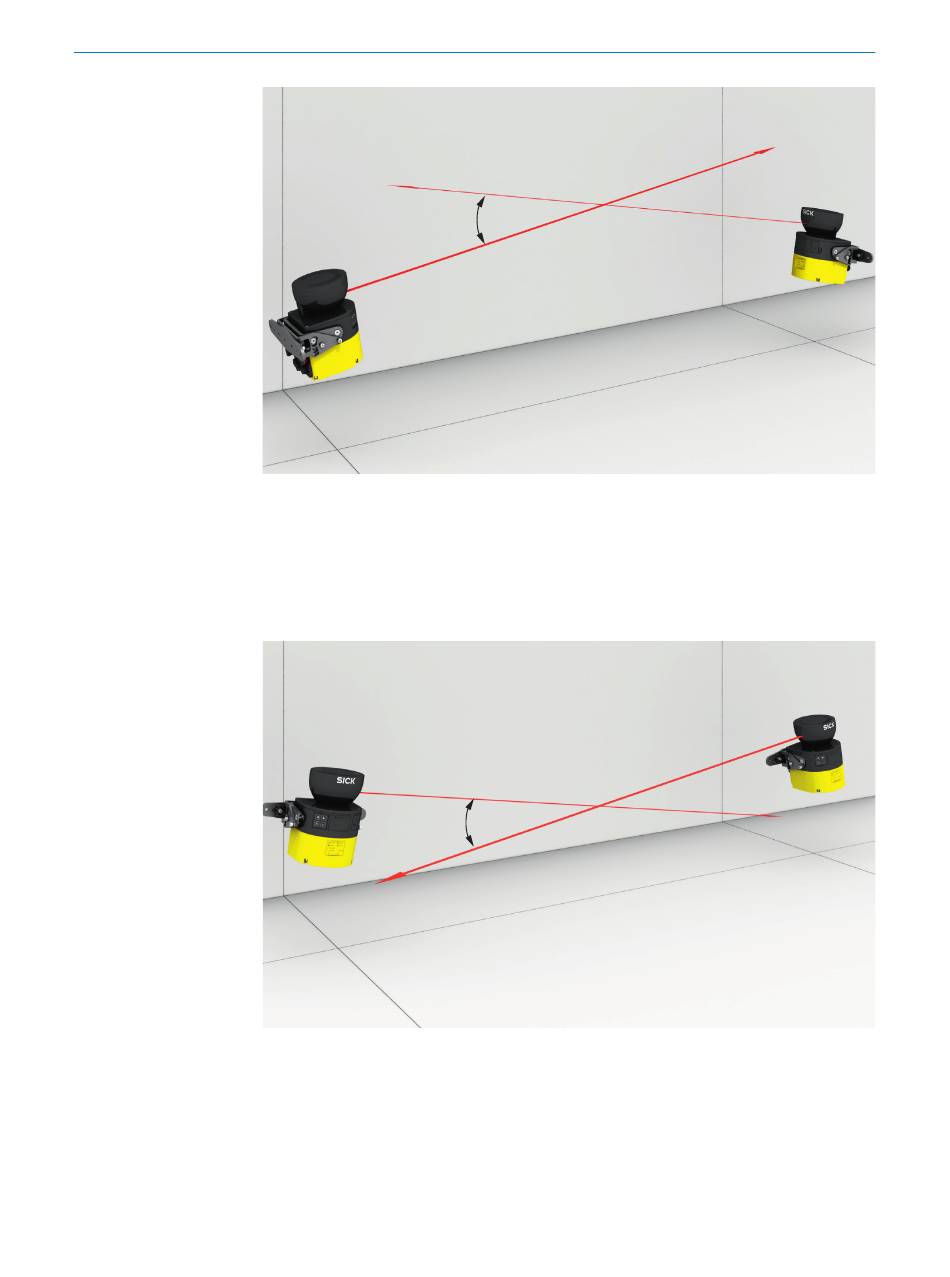

Abbildung 97: Montage von 2 Sicherheits-Laserscannern gegenüber voneinander
Wenn Sie nebeneinander liegende Sicherheits-Laserscanner gegeneinander verkippen,
können die Sicherheits-Laserscanner nach oben oder nach unten verkippt sein.
Beachten Sie in jedem Fall, dass das Schutzfeld an allen Stellen auf der richtigen Höhe
liegt, damit Unterkriechen und Übersteigen verhindert wird und damit die eingestellte
Auslösung zur Montagehöhe passt.
≥ 2°
Abbildung 98: Montage von 2 Sicherheits-Laserscannern nebeneinander
≥ 2°
