PRODUKTBESCHREIBUNG

3 Produktbeschreibung
3.1 Überblick über das Gerät
14 B E T R I E B S A N L E I T U N G | microScan3 – EtherNet/IP™
Überblick











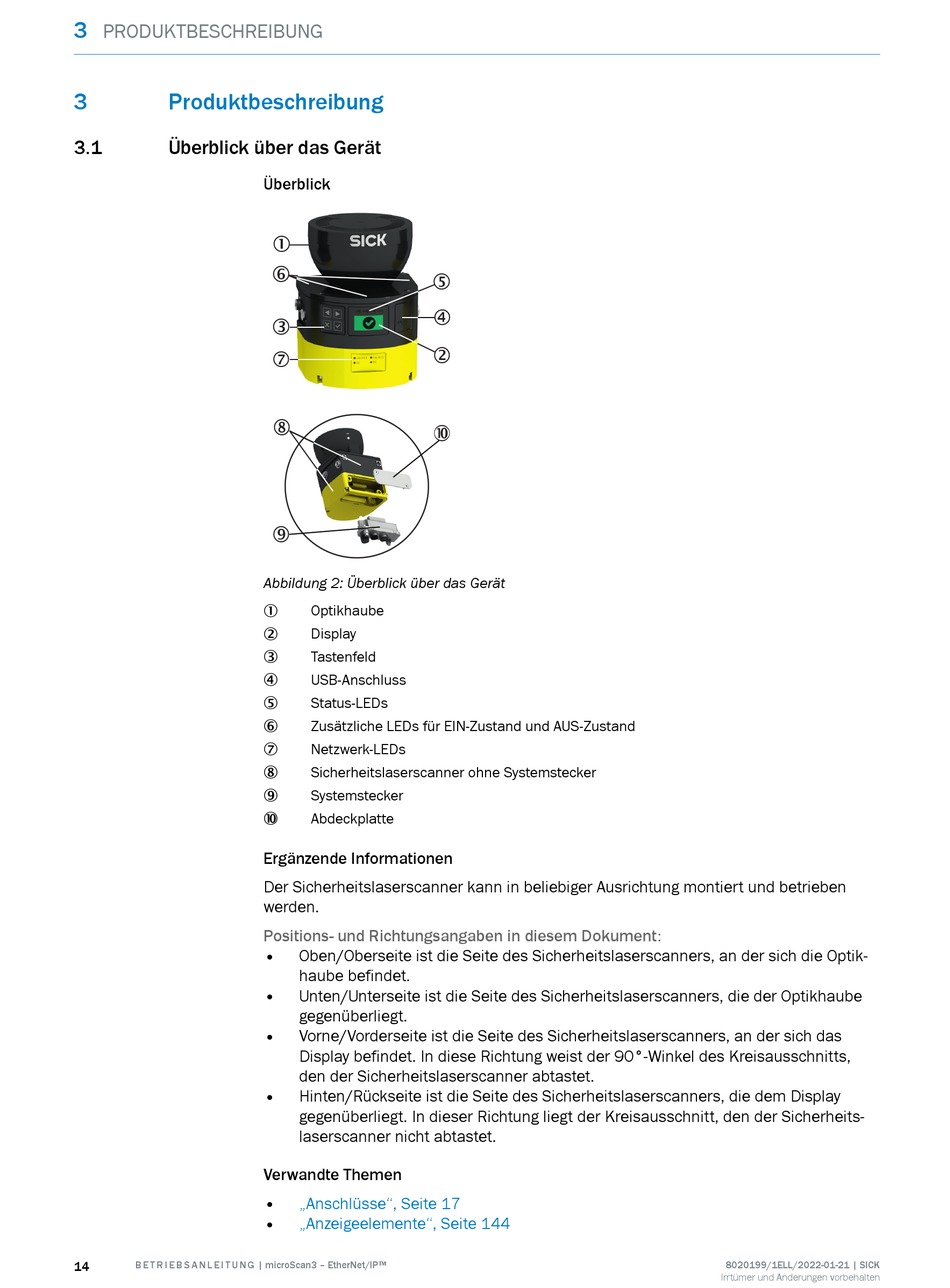

Abbildung 2: Überblick über das Gerät
Optikhaube
1
Display
2
Tastenfeld
3
USB-Anschluss
4
Status-LEDs
5
Zusätzliche LEDs für EIN-Zustand und AUS-Zustand
6
Netzwerk-LEDs
7
Sicherheitslaserscanner ohne Systemstecker
8
Systemstecker
9
Abdeckplatte
ß
Ergänzende Informationen
Der Sicherheitslaserscanner kann in beliebiger Ausrichtung montiert und betrieben
werden.
Positions- und Richtungsangaben in diesem Dokument:
• Oben/Oberseite ist die Seite des Sicherheitslaserscanners, an der sich die Optik‐
haube befindet.
•
Unten/Unterseite ist die Seite des Sicherheitslaserscanners, die der Optikhaube
gegenüberliegt.
•
Vorne/Vorderseite ist die Seite des Sicherheitslaserscanners, an der sich das
Display befindet. In diese Richtung weist der 90°-Winkel des Kreisausschnitts,
den der Sicherheitslaserscanner abtastet.
• Hinten/Rückseite ist die Seite des Sicherheitslaserscanners, die dem Display
gegenüberliegt. In dieser Richtung liegt der Kreisausschnitt, den der Sicherheits‐
laserscanner nicht abtastet.
Verwandte Themen
• „Anschlüsse", Seite 17
• „Anzeigeelemente", Seite 144
