de 56 | MT ZERO 6 Touch | Bedienung

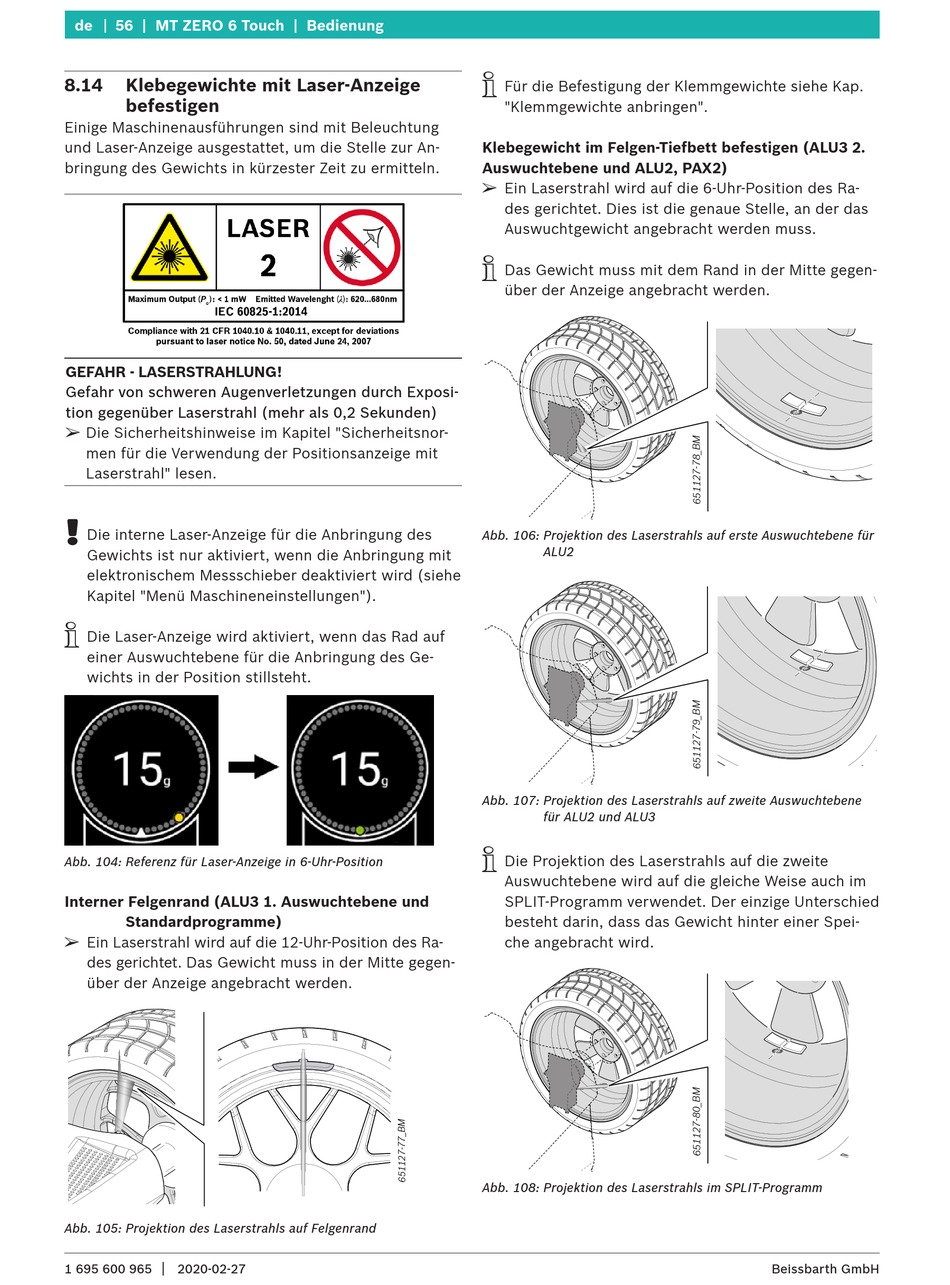

8.14 Klebegewichte mit Laser-Anzeige
befestigen
Einige Maschinenausführungen sind mit Beleuchtung
und Laser-Anzeige ausgestattet, um die Stelle zur An-
bringung des Gewichts in kürzester Zeit zu ermitteln.
GEFAHR - LASERSTRAHLUNG!
Gefahr von schweren Augenverletzungen durch Exposi-
tion gegenüber Laserstrahl (mehr als 0,2 Sekunden)
¶
Die Sicherheitshinweise im Kapitel "Sicherheitsnor-
men für die Verwendung der Positionsanzeige mit
Laserstrahl" lesen.
!
Die interne Laser-Anzeige für die Anbringung des
Gewichts ist nur aktiviert, wenn die Anbringung mit
elektronischem Messschieber deaktiviert wird (siehe
Kapitel "Menü Maschineneinstellungen").
i
Die Laser-Anzeige wird aktiviert, wenn das Rad auf
einer Auswuchtebene für die Anbringung des Ge-
wichts in der Position stillsteht.
Abb. 104: Referenz für Laser-Anzeige in 6-Uhr-Position
Interner Felgenrand (ALU3 1. Auswuchtebene und
Standardprogramme)
¶
Ein Laserstrahl wird auf die 12-Uhr-Position des Ra-
des gerichtet. Das Gewicht muss in der Mitte gegen-
über der Anzeige angebracht werden.
Abb. 105: Projektion des Laserstrahls auf Felgenrand
|
1 695 600 965 2020-02-27
i
Für die Befestigung der Klemmgewichte siehe Kap.
"Klemmgewichte anbringen".
Klebegewicht im Felgen-Tiefbett befestigen (ALU3 2.
Auswuchtebene und ALU2, PAX2)
¶
Ein Laserstrahl wird auf die 6-Uhr-Position des Ra-
des gerichtet. Dies ist die genaue Stelle, an der das
Auswuchtgewicht angebracht werden muss.
i
Das Gewicht muss mit dem Rand in der Mitte gegen-
über der Anzeige angebracht werden.
Abb. 106: Projektion des Laserstrahls auf erste Auswuchtebene für
ALU2
Abb. 107: Projektion des Laserstrahls auf zweite Auswuchtebene
für ALU2 und ALU3
i
Die Projektion des Laserstrahls auf die zweite
Auswuchtebene wird auf die gleiche Weise auch im
SPLIT-Programm verwendet. Der einzige Unterschied
besteht darin, dass das Gewicht hinter einer Spei-
che angebracht wird.
Abb. 108: Projektion des Laserstrahls im SPLIT-Programm
