9. Apretar los tornillos inferiores.
!
Asegurarse de que la unidad esté paralela a la es-
tructura.
"
De esta forma concluye el montaje de la unidad de
movimiento de la cubierta protectora.
4.5 Montar el marco de apoyo con sónar
1. Retirar el marco de apoyo y asegurarse de no dañar
los cables que salen.
i
El número de cables que salen del marco varía en
función de la ejecución de la máquina. En la máqui-
na de equilibrado de ruedas con funciones de sónar
y láser salen 2 cables del marco, por el contrario, en
el caso de la ejecución con solo un sónar, solamente
sale un cable.
2. Colocar el marco de apoyo en el eje que sale de la
unidad de movimiento de la cubierta protectora.
3. Colocar los cables que salen en el alojamiento en el
eje que sale de la unidad.

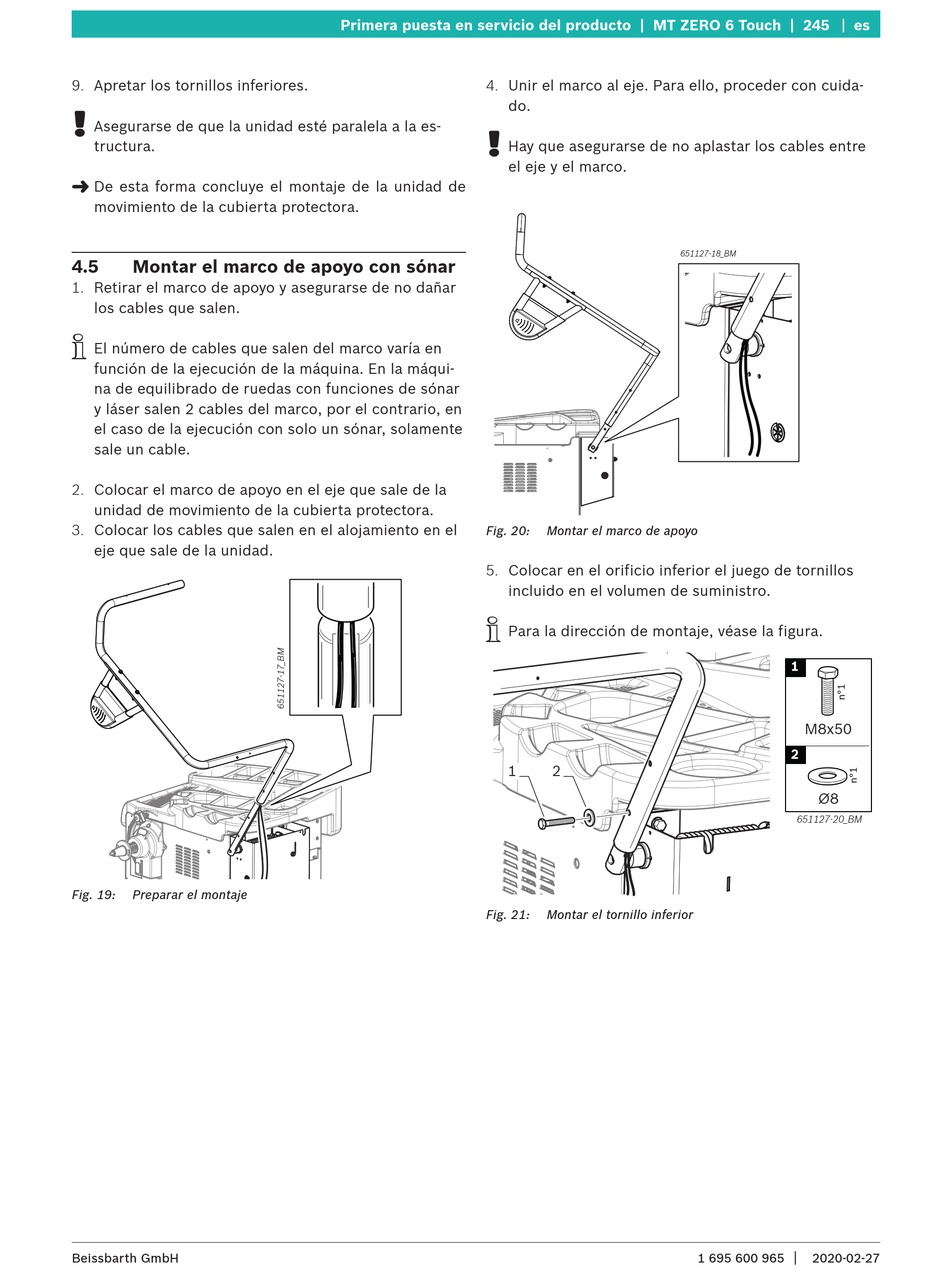

Fig. 19: Preparar el montaje
Beissbarth GmbH
Primera puesta en servicio del producto | MT ZERO 6 Touch | 245
4. Unir el marco al eje. Para ello, proceder con cuida-
do.
!
Hay que asegurarse de no aplastar los cables entre
el eje y el marco.
Fig. 20:
5. Colocar en el orificio inferior el juego de tornillos
incluido en el volumen de suministro.
i
Para la dirección de montaje, véase la figura.
1
Fig. 21:
Montar el marco de apoyo
2
Montar el tornillo inferior
1 695 600 965
