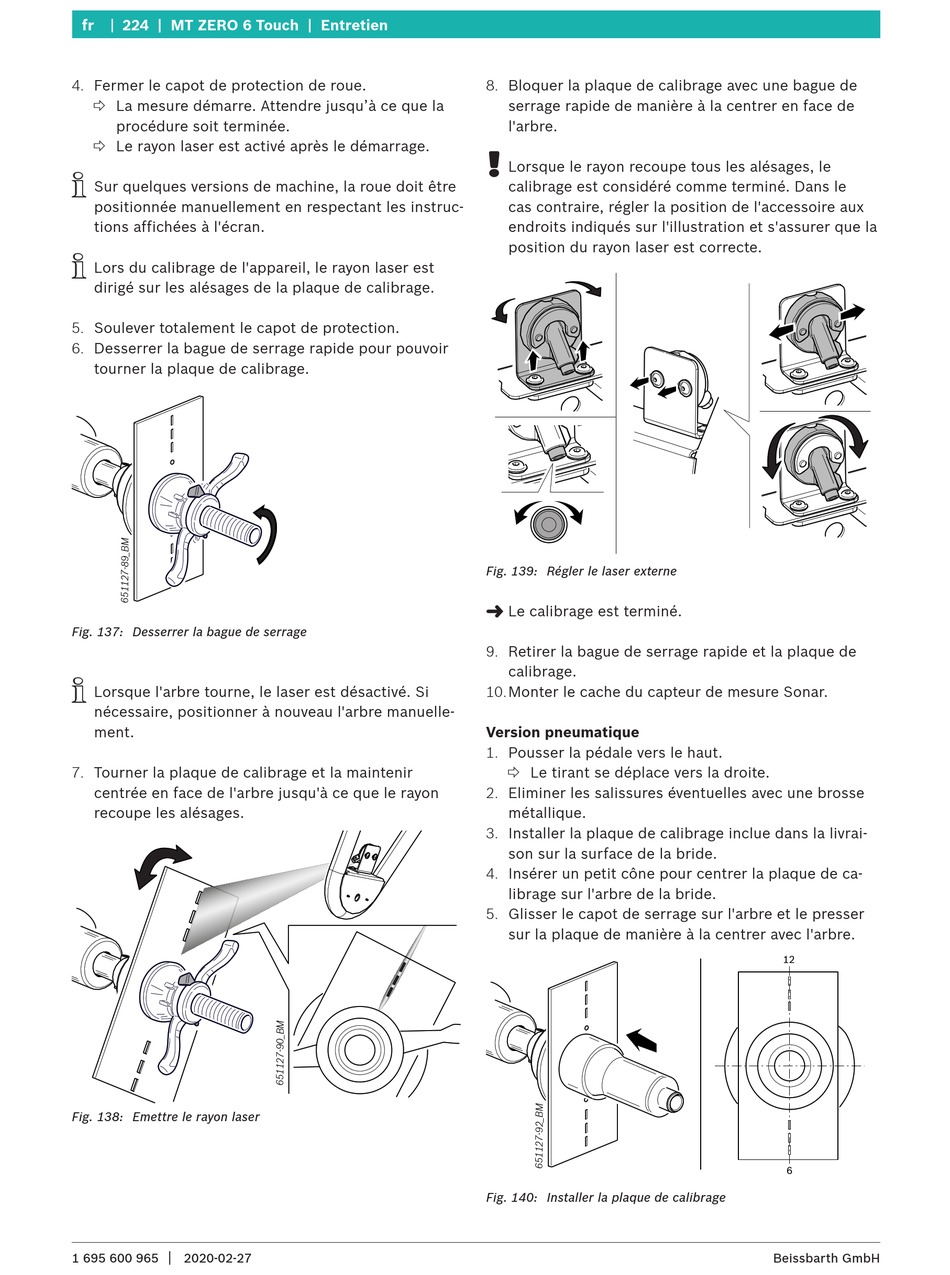

224 | MT ZERO 6 Touch | Entretien
4. Fermer le capot de protection de roue.
La mesure démarre. Attendre jusqu'à ce que la
procédure soit terminée.
Le rayon laser est activé après le démarrage.
i
Sur quelques versions de machine, la roue doit être
positionnée manuellement en respectant les instruc-
tions affichées à l'écran.
i
Lors du calibrage de l'appareil, le rayon laser est
dirigé sur les alésages de la plaque de calibrage.
5. Soulever totalement le capot de protection.
6. Desserrer la bague de serrage rapide pour pouvoir
tourner la plaque de calibrage.
Fig. 137: Desserrer la bague de serrage
i
Lorsque l'arbre tourne, le laser est désactivé. Si
nécessaire, positionner à nouveau l'arbre manuelle-
ment.
7. Tourner la plaque de calibrage et la maintenir
centrée en face de l'arbre jusqu'à ce que le rayon
recoupe les alésages.
Fig. 138: Emettre le rayon laser
|
1 695 600 965
2020-02-27
8. Bloquer la plaque de calibrage avec une bague de
serrage rapide de manière à la centrer en face de
l'arbre.
!
Lorsque le rayon recoupe tous les alésages, le
calibrage est considéré comme terminé. Dans le
cas contraire, régler la position de l'accessoire aux
endroits indiqués sur l'illustration et s'assurer que la
position du rayon laser est correcte.
Fig. 139: Régler le laser externe
"
Le calibrage est terminé.
9. Retirer la bague de serrage rapide et la plaque de
calibrage.
10. Monter le cache du capteur de mesure Sonar.
Version pneumatique
1. Pousser la pédale vers le haut.
Le tirant se déplace vers la droite.
2. Eliminer les salissures éventuelles avec une brosse
métallique.
3. Installer la plaque de calibrage inclue dans la livrai-
son sur la surface de la bride.
4. Insérer un petit cône pour centrer la plaque de ca-
librage sur l'arbre de la bride.
5. Glisser le capot de serrage sur l'arbre et le presser
sur la plaque de manière à la centrer avec l'arbre.
Fig. 140: Installer la plaque de calibrage
12
6
