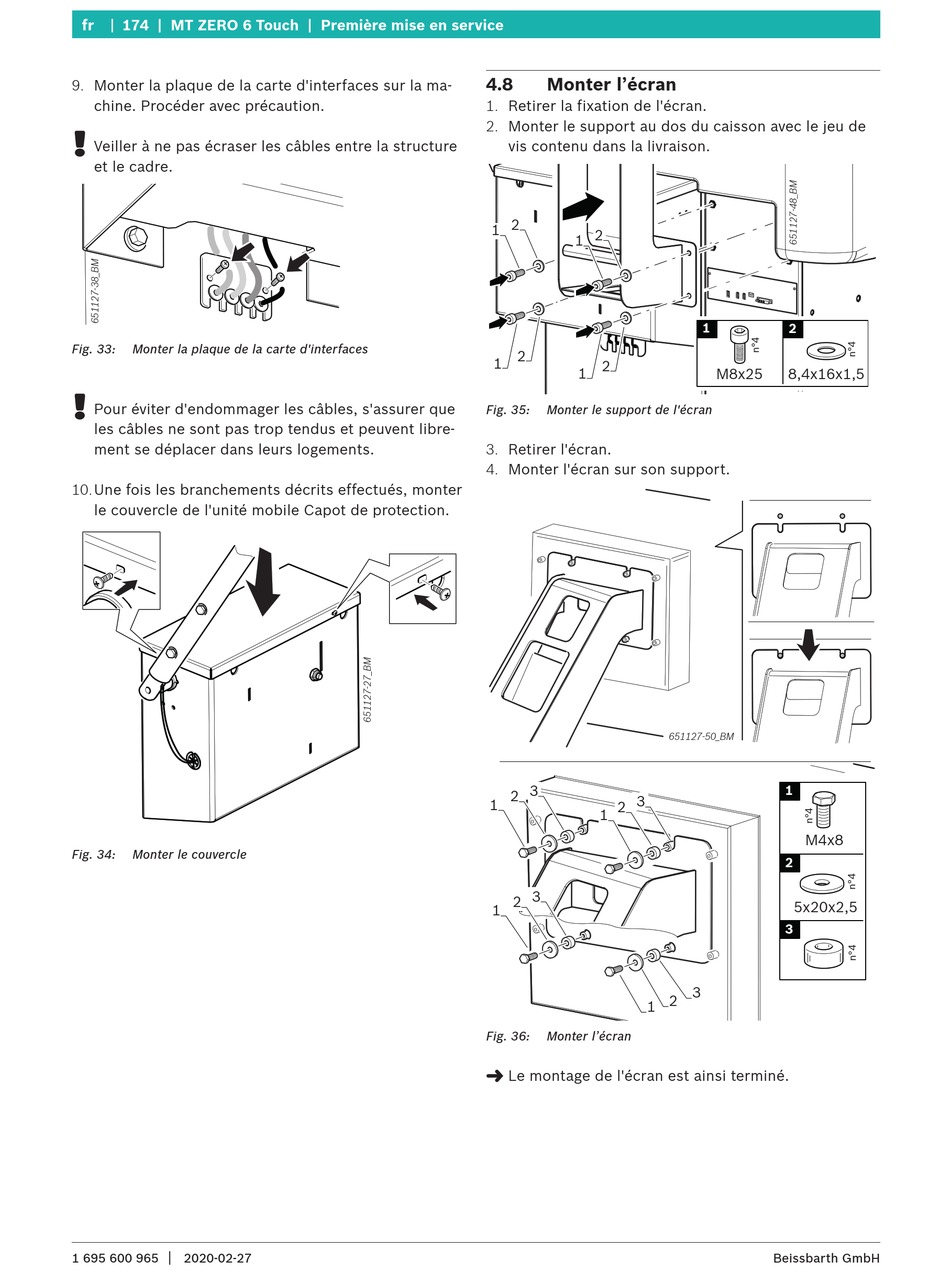

fr 174 | MT ZERO 6 Touch | Première mise en service
9. Monter la plaque de la carte d'interfaces sur la ma-
chine. Procéder avec précaution.
!
Veiller à ne pas écraser les câbles entre la structure
et le cadre.
Fig. 33: Monter la plaque de la carte d'interfaces
!
Pour éviter d'endommager les câbles, s'assurer que
les câbles ne sont pas trop tendus et peuvent libre-
ment se déplacer dans leurs logements.
10. Une fois les branchements décrits effectués, monter
le couvercle de l'unité mobile Capot de protection.
Fig. 34: Monter le couvercle
|
1 695 600 965 2020-02-27
4.8 Monter l'écran
1. Retirer la fixation de l'écran.
2. Monter le support au dos du caisson avec le jeu de
vis contenu dans la livraison.
2
1
1 2
2
1
2
1
Fig. 35: Monter le support de l'écran
3. Retirer l'écran.
4. Monter l'écran sur son support.
2 3
2 3
1
1
2 3
1
1 2
Fig. 36: Monter l'écran
"
Le montage de l'écran est ainsi terminé.
1 2
M8x25 8,4x16x1,5
1
M4x8
2
5x20x2,5
3
3
