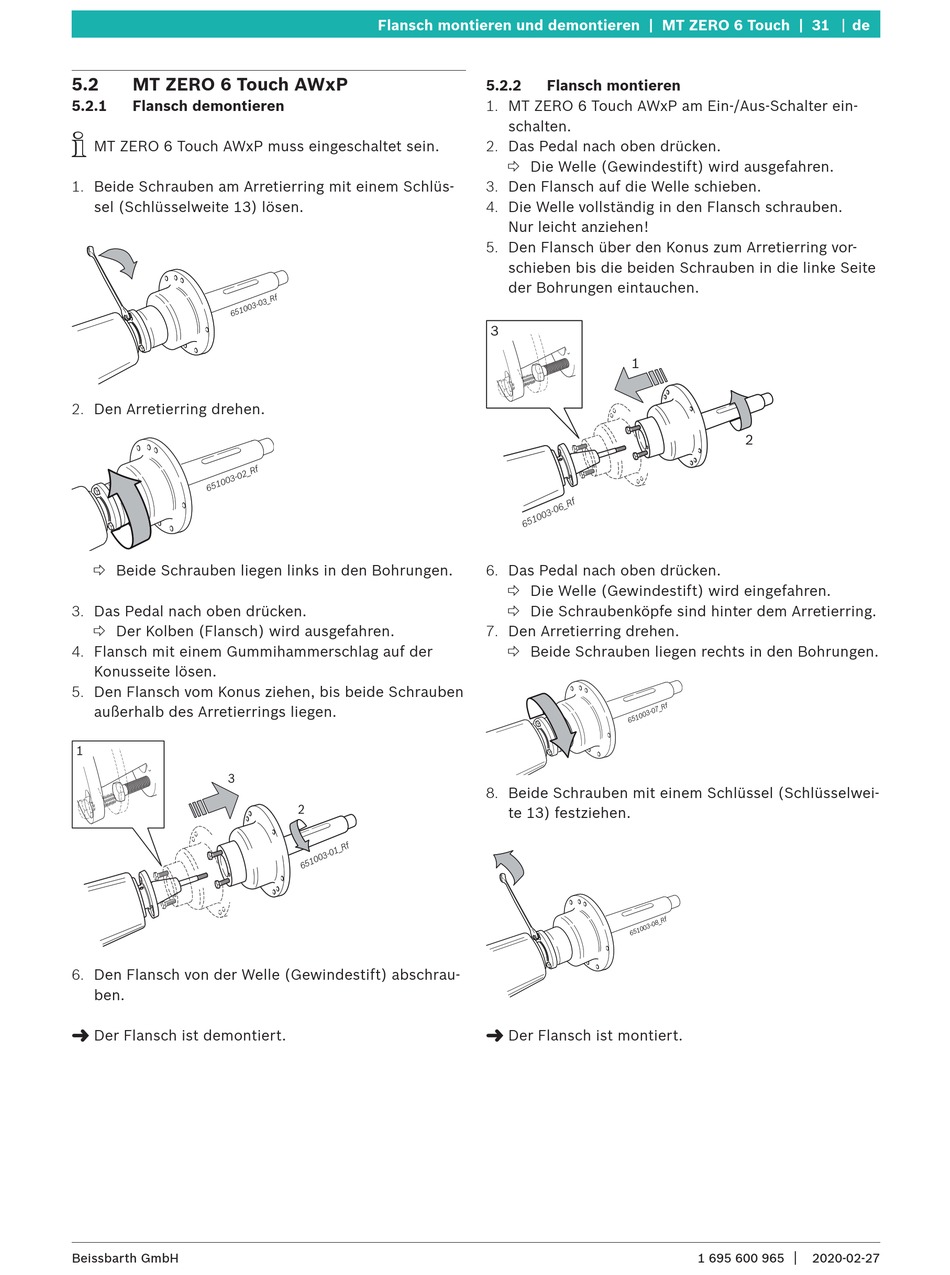

5.2 MT ZERO 6 Touch AWxP
5.2.1 Flansch demontieren
i
MT ZERO 6 Touch AWxP muss eingeschaltet sein.
1. Beide Schrauben am Arretierring mit einem Schlüs-
sel (Schlüsselweite 13) lösen.
2. Den Arretierring drehen.
 Beide Schrauben liegen links in den Bohrungen.
3. Das Pedal nach oben drücken.
 Der Kolben (Flansch) wird ausgefahren.
4. Flansch mit einem Gummihammerschlag auf der
Konusseite lösen.
5. Den Flansch vom Konus ziehen, bis beide Schrauben
außerhalb des Arretierrings liegen.
1
3
6. Den Flansch von der Welle (Gewindestift) abschrau-
ben.
"
Der Flansch ist demontiert.
Beissbarth GmbH
Flansch montieren und demontieren | MT ZERO 6 Touch | 31
2
5.2.2 Flansch montieren
1. MT ZERO 6 Touch AWxP am Ein-/Aus-Schalter ein-
schalten.
2. Das Pedal nach oben drücken.
 Die Welle (Gewindestift) wird ausgefahren.
3. Den Flansch auf die Welle schieben.
4. Die Welle vollständig in den Flansch schrauben.
Nur leicht anziehen!
5. Den Flansch über den Konus zum Arretierring vor-
schieben bis die beiden Schrauben in die linke Seite
der Bohrungen eintauchen.
3
1
6. Das Pedal nach oben drücken.
 Die Welle (Gewindestift) wird eingefahren.
 Die Schraubenköpfe sind hinter dem Arretierring.
7. Den Arretierring drehen.
 Beide Schrauben liegen rechts in den Bohrungen.
8. Beide Schrauben mit einem Schlüssel (Schlüsselwei-
te 13) festziehen.
"
Der Flansch ist montiert.
