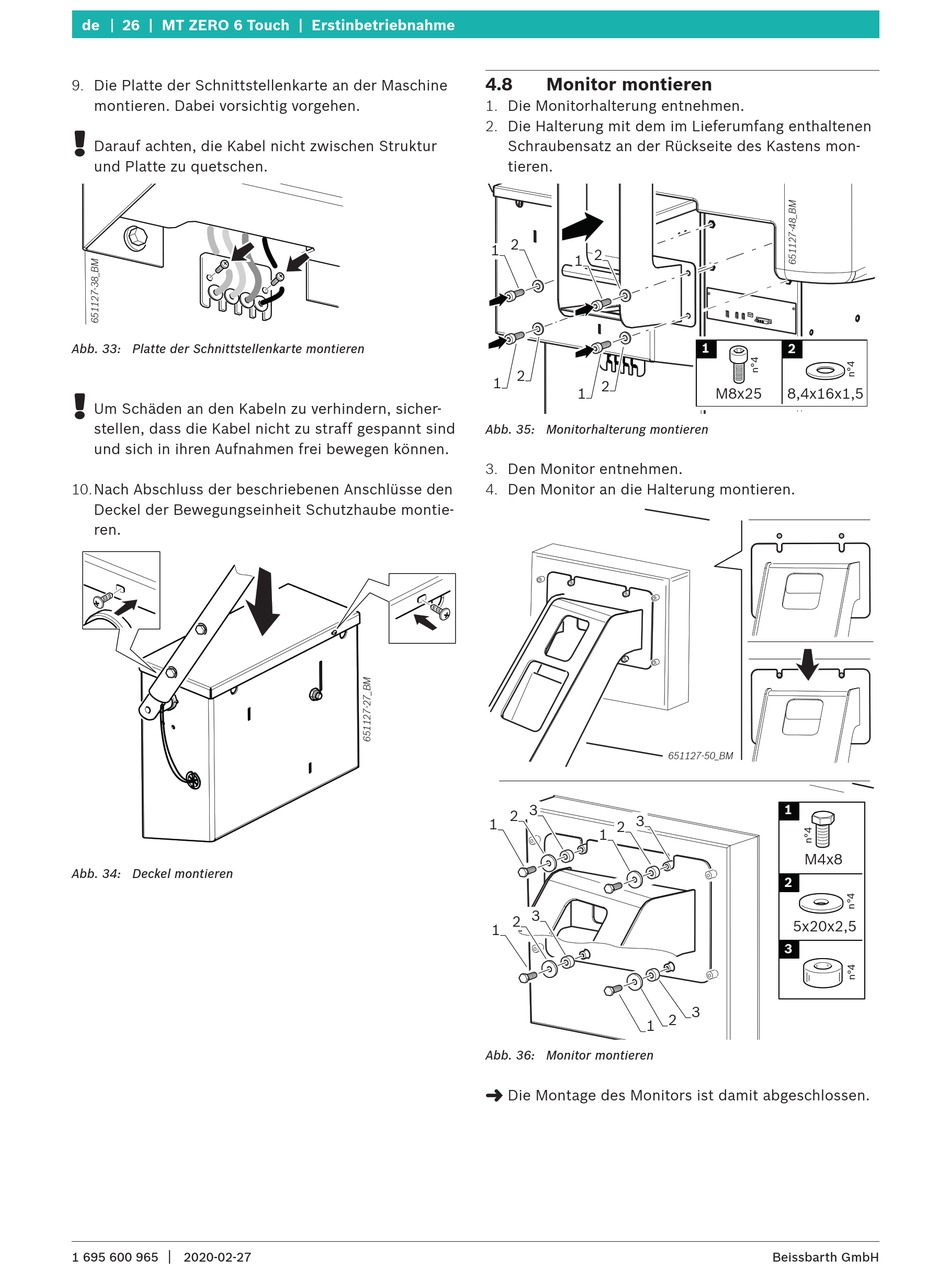

de 26 | MT ZERO 6 Touch | Erstinbetriebnahme
9. Die Platte der Schnittstellenkarte an der Maschine
montieren. Dabei vorsichtig vorgehen.
!
Darauf achten, die Kabel nicht zwischen Struktur
und Platte zu quetschen.
Abb. 33: Platte der Schnittstellenkarte montieren
!
Um Schäden an den Kabeln zu verhindern, sicher-
stellen, dass die Kabel nicht zu straff gespannt sind
und sich in ihren Aufnahmen frei bewegen können.
10. Nach Abschluss der beschriebenen Anschlüsse den
Deckel der Bewegungseinheit Schutzhaube montie-
ren.
Abb. 34: Deckel montieren
|
1 695 600 965 2020-02-27
4.8 Monitor montieren
1. Die Monitorhalterung entnehmen.
2. Die Halterung mit dem im Lieferumfang enthaltenen
Schraubensatz an der Rückseite des Kastens mon-
tieren.
2
1
1 2
2
1
2
1
Abb. 35: Monitorhalterung montieren
3. Den Monitor entnehmen.
4. Den Monitor an die Halterung montieren.
2 3
2 3
1
1
2 3
1
1 2
Abb. 36: Monitor montieren
"
Die Montage des Monitors ist damit abgeschlossen.
1
2
M8x25 8,4x16x1,5
1
M4x8
2
5x20x2,5
3
3
