8.13.3 Con calibro posiziona pesi

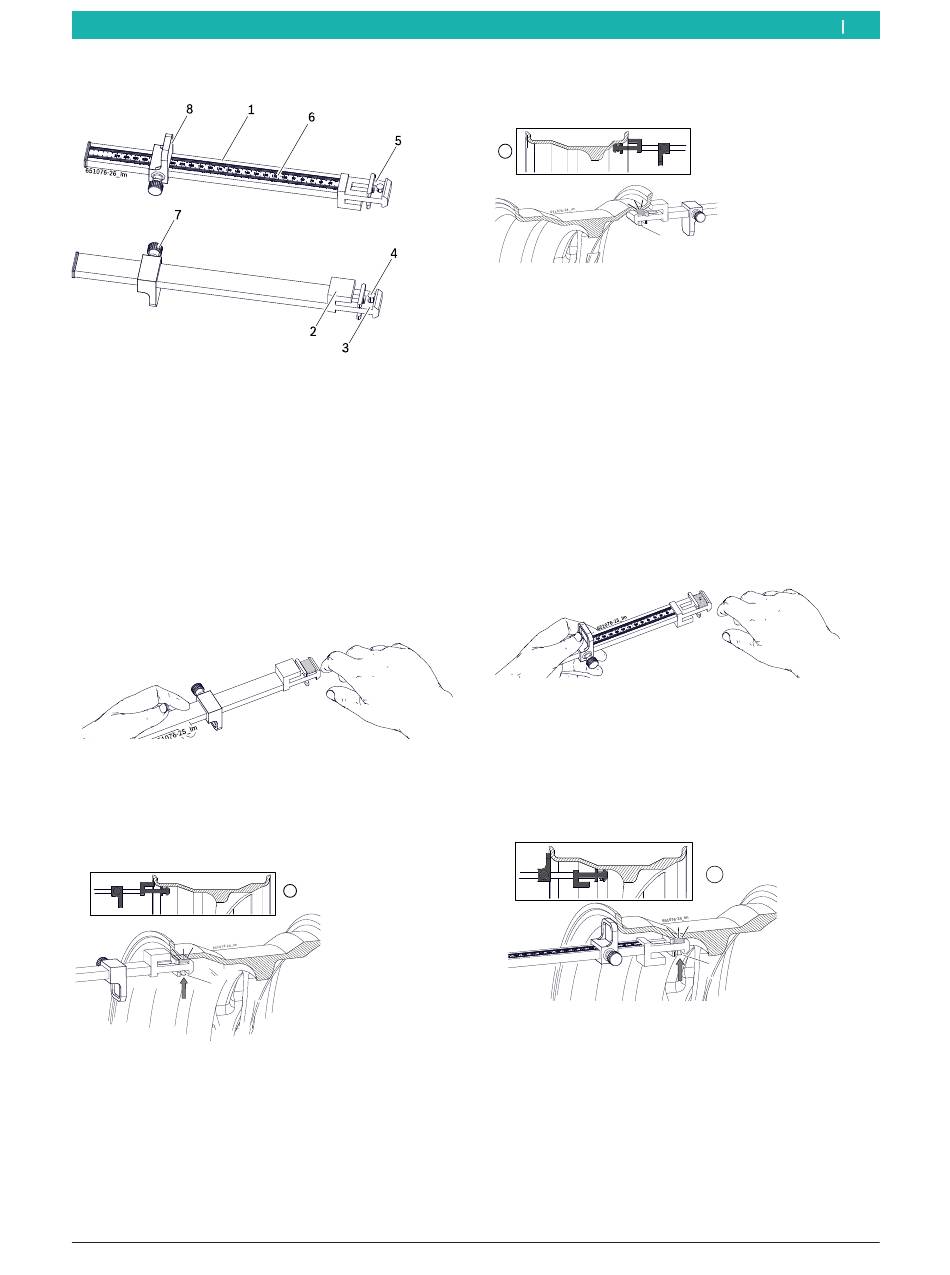

Fig. 99: Calibro posiziona pesi in alto: Attacco regolabile per
tallone in basso: Attacco fisso per bordo cerchione
1 Impugnatura del calibro posiziona pesi
2 Testa del calibro posiziona pesi
3 Pinza interna per pesi
4 Espulsore
5 Pinza esterna per pesi
6 Scala millimetrata
7 Vite zigrinata
8 Arresto del calibro posiziona pesi
Fissaggio peso adesivo bordo cerchione
(ALU3 1° livello equilibratura e programmi standard):
1. Inserire il peso adesivo necessario nella pinza inter-
na per pesi (3).
Fig. 100: Inserire il peso adesivo necessario nella pinza interna per
pesi.
2. Posizionare la testa del calibro posiziona pesi (2)
sul bordo del cerchione con la pinza interna (3) a
contatto con il cerchione stesso.
4
Beissbarth GmbH
Equilibratura della ruota | MT ZERO 6 Touch | 351
A
3. Applicare il peso adesivo tramite l'espulsore (4) e
spingerlo per farlo aderire bene.
C
4
Fig. 101: Esempio di applicazione bordo cerchione
i
Utilizzare la spatola in plastica per rimuovere i pesi
adesivi presenti.
Fissaggio peso adesivo tallone cerchione
(ALU3 2° livello di equilibratura e ALU2, PAX2):
i
La posizione del peso adesivo è stabilita dalla misu-
ra "J" del livello di equilibratura precedentemente
rilevata e fissata sul calibro posiziona pesi.
1. Inserire il peso adesivo necessario nella pinza ester-
na per pesi (5).
Fig. 102: Inserire il peso adesivo necessario nella pinza interna per
pesi
2. Appoggiare l'arresto del calibro posiziona pesi (8)
sul bordo del cerchione con la pinza esterna (5) a
contatto con il cerchione stesso.
3. Applicare il peso adesivo tramite l'espulsore (4) e
spingerlo per farlo aderire bene.
Fig. 103: Applicare il peso adesivo nel tallone del cerchione
it
B
4
|
