Beissbarth MT ZERO 6 Touch Betriebsanleitung Seite 243

5. Colocar en el área prevista teniendo en cuenta las
distancias mínimas especificadas.
i Para una utilización segura y ergonómica de la
máquina de equilibrado de ruedas se recomienda
colocar el equipo a una distancia de 500 mm de la
pared más próxima.
500 mm

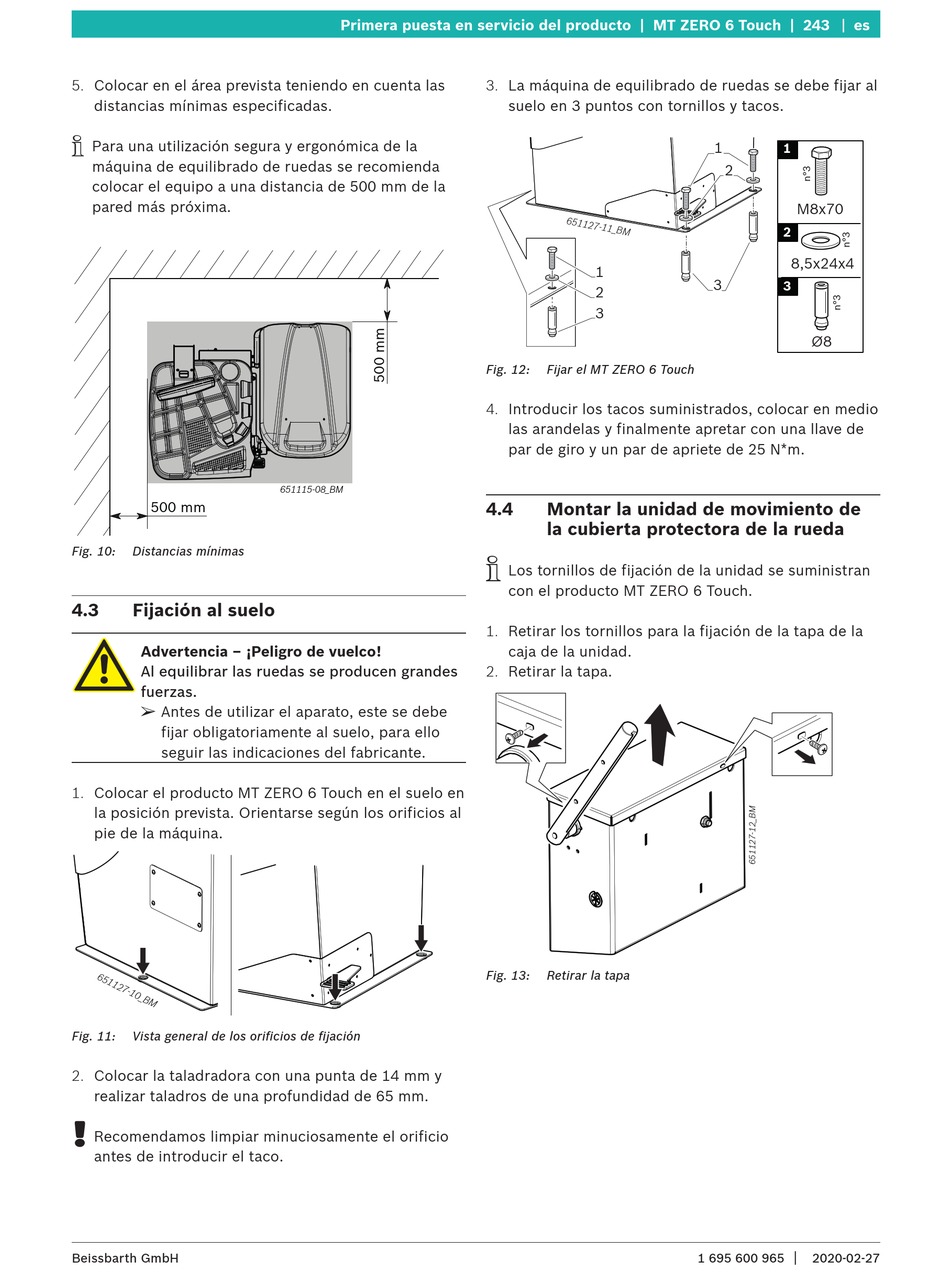

Fig. 10: Distancias mínimas
4.3 Fijación al suelo
Advertencia – ¡Peligro de vuelco!
Al equilibrar las ruedas se producen grandes
fuerzas.
¶
Antes de utilizar el aparato, este se debe
fijar obligatoriamente al suelo, para ello
seguir las indicaciones del fabricante.
1. Colocar el producto MT ZERO 6 Touch en el suelo en
la posición prevista. Orientarse según los orificios al
pie de la máquina.
Fig. 11: Vista general de los orificios de fijación
2. Colocar la taladradora con una punta de 14 mm y
realizar taladros de una profundidad de 65 mm.
!
Recomendamos limpiar minuciosamente el orificio
antes de introducir el taco.
Beissbarth GmbH
Primera puesta en servicio del producto | MT ZERO 6 Touch | 243
651115-08_BM
3. La máquina de equilibrado de ruedas se debe fijar al
suelo en 3 puntos con tornillos y tacos.
1
2
3
Fig. 12: Fijar el MT ZERO 6 Touch
4. Introducir los tacos suministrados, colocar en medio
las arandelas y finalmente apretar con una llave de
par de giro y un par de apriete de 25 N*m.
4.4 Montar la unidad de movimiento de
la cubierta protectora de la rueda
i
Los tornillos de fijación de la unidad se suministran
con el producto MT ZERO 6 Touch.
1. Retirar los tornillos para la fijación de la tapa de la
caja de la unidad.
2. Retirar la tapa.
Fig. 13: Retirar la tapa
es
1
1
2
M8x70
2
8,5x24x4
3
3
Ø8
|
1 695 600 965 2020-02-27
