Dezentraler VLT FCD 300 Projektierungs-
handbuch

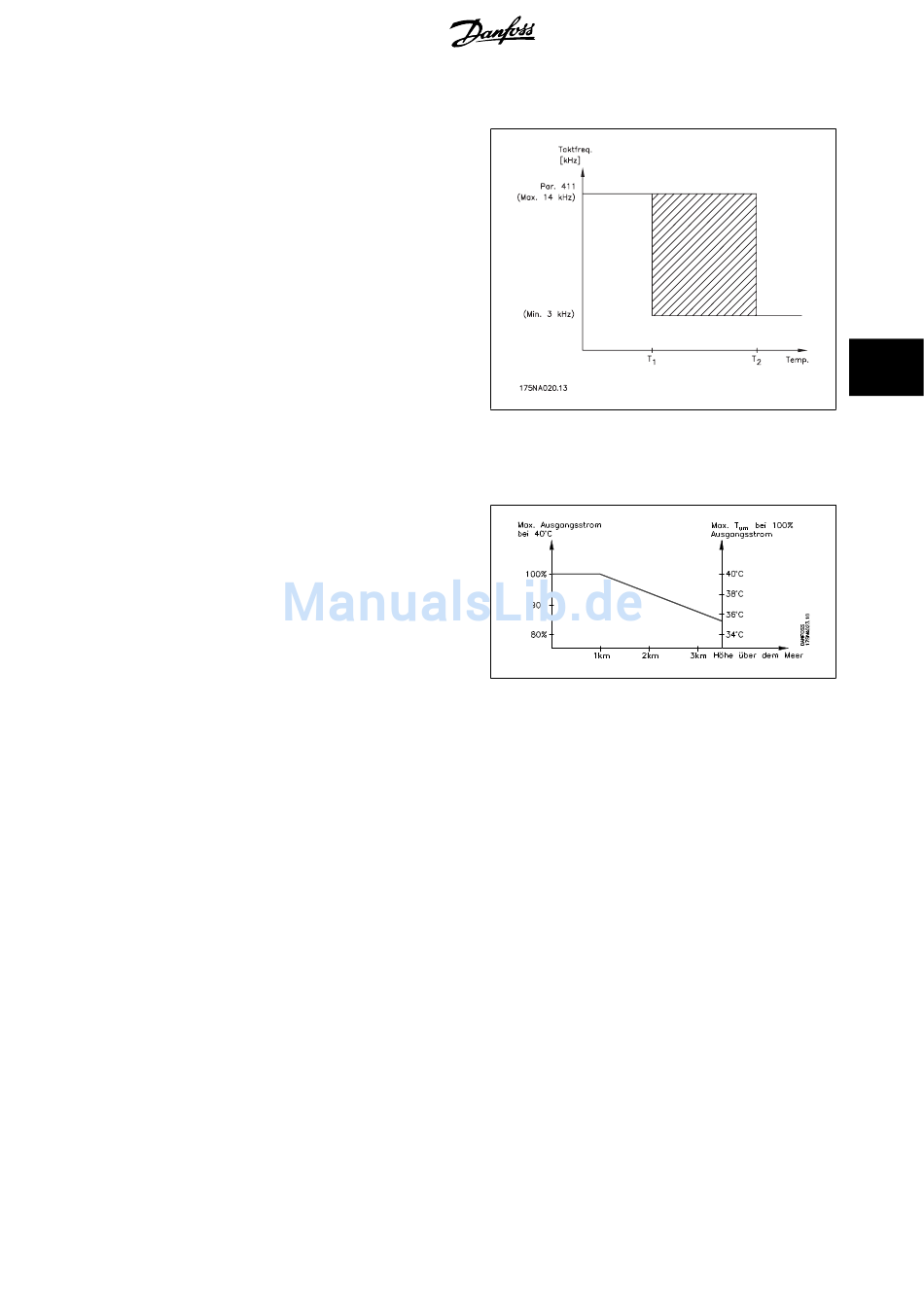

5.2.8 Temperaturabhängige Taktfrequenz
Diese Funktion ermöglicht die höchstmögliche Taktfrequenz ohne ther-
mische Überlastung des Frequenzumrichters. Die innere Temperatur be-
stimmt, ob die Taktfrequenz der Last, der Umgebungstemperatur, der
Netzspannung oder der Kabellänge angepasst werden muss.
Anhand der internen Temperaturmessung wird die Taktfrequenz des Fre-
quenzumrichters zwischen f und f
sw, min
tisch angepasst. Siehe dazu nachstehende Zeichnung.

5.2.9 Leistungsreduzierung wegen geringem Luftdruck

Unterhalb von 1000 m ist keine Leistungsreduzierung nötig.
Oberhalb einer Höhe von 1000 m muss die Umgebungstemperatur
(T ) oder der max. Ausgangsstrom (I
AMB
zeigten Diagramm reduziert werden.
1. Reduzierung des Ausgangsstroms in Abhängigkeit von der Höhe
bei T = max. 40 °C
AMB
2. Leistungsreduzierung von T
100 % Ausgangsstrom.

5.2.10 Leistungsreduzierung beim Betrieb mit niedriger Drehzahl

Wenn ein Motor an einen Frequenzumrichter angeschlossen wird, muss auf ausreichende Kühlung des Motors geachtet werden. Bei niedrigen Drehzahlen
kann das Motorgebläse keine ausreichende Kühlluftmenge liefern. Dieses Problem tritt auf, wenn das Lastmoment über den gesamten Regelbereich
konstant ist (z. B. bei einem Förderband). Die verringerte Kühlluftmenge bestimmt die zulässige Last im Dauerbetrieb. Soll der Motor kontinuierlich mit
einer Drehzahl laufen, die weniger als die Hälfte der Nenndrehzahl beträgt, so muss dem Motor zusätzliche Kühlluft zugeführt werden. Anstelle einer
Zusatzkühlung kann auch der Belastungsgrad des Motors reduziert werden. Dies kann durch die Verwendung eines größeren Motors erfolgen. Die Kon-
struktion des Frequenzumrichters setzt den möglichen Motorgrößen, die an den Frequenzumrichter angeschlossen werden können, allerdings Grenzen.
5.2.11 Motorkabellänge
Der Frequenzumrichter wurde mit einem 10 m langen nicht abgeschirmten und einem 10 m langen abgeschirmten Kabel geprüft und ist für den Betrieb
mit einem Motorkabel mit Nennquerschnitt ausgelegt.
(Parameter 411) automa-
sw, max
) entsprechend dem unten ge-
MAX
in Abhängigkeit von der Höhe bei
AMB
®
MG.90.S1.03 - VLT ist ein eingetragenes Warenzeichen von Danfoss.
5 Alles zum FCD 300
5
135
