Dezentraler VLT FCD 300 Projektierungs-
handbuch

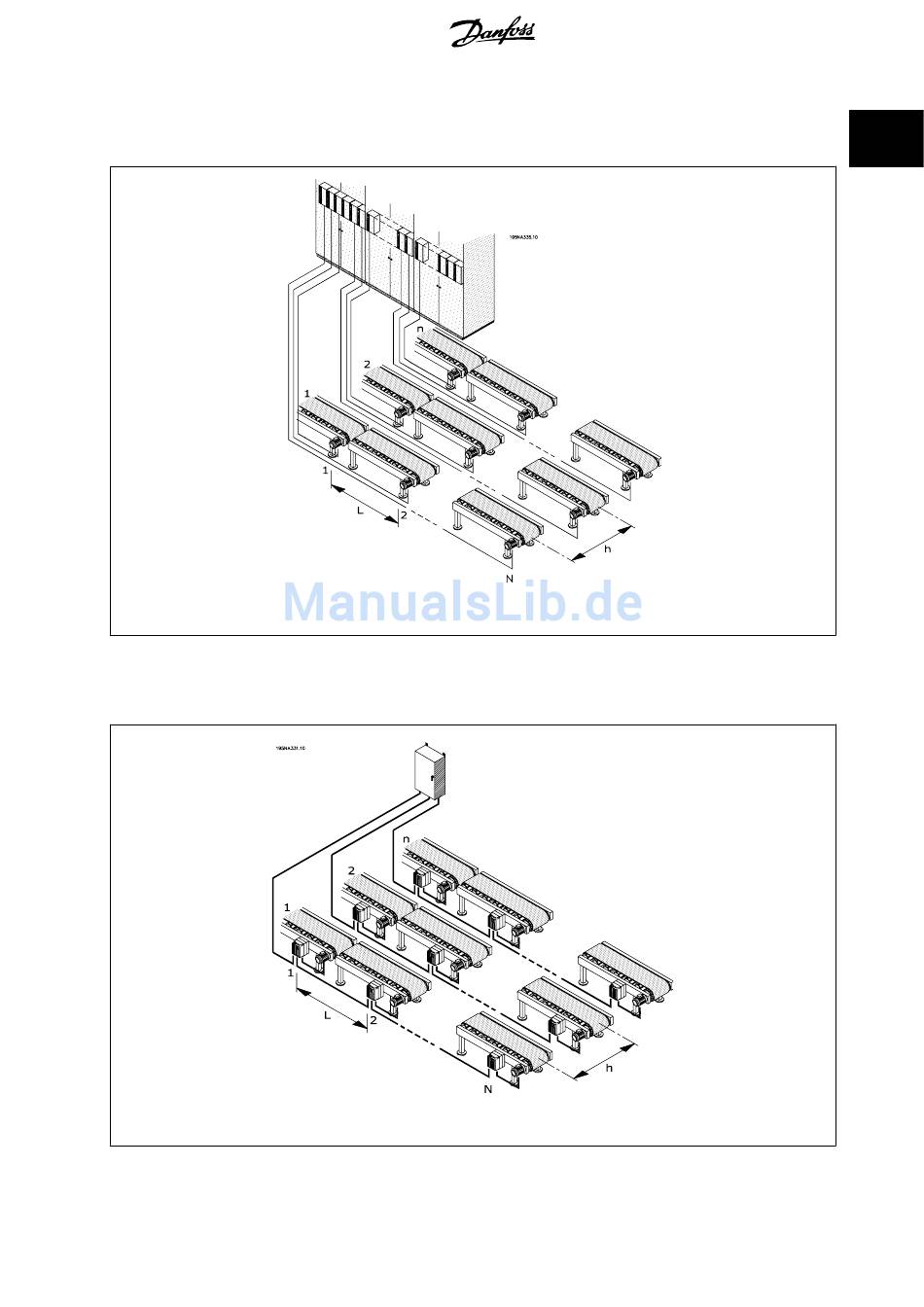

Die Abbildung zeigt eine Installation mit Motoren in einigen Reihen mit jeweils einigen Motoren, wie sie z. B. bei parallelen Abfüll- oder Backanlagen in
der Nahrungs- und Getränkeindustrie vorkommen. Dieses Beispiel zeigt die benötigten Stromkabel von den zentral installierten Frequenzumrichtern zu
den Motoren.
Abbildung 1.2: Zentrale Installation
Die Frequenzumrichter sind abstandsgetreu mit einem Abstand L zwischen den einzelnen Frequenzumrichtern und einem Abstand h zwischen den Reihen
angeordnet, ebenso mit einem Abstand h vom zentralen Stromeingang/-schrank zur ersten Reihe. Es gibt n Reihen und N Frequenzumrichter in jeder
Reihe.
Abbildung 1.3: Dezentrale Installation
®
MG.90.S1.03 - VLT ist ein eingetragenes Warenzeichen von Danfoss.
1 Das dezentrale Konzept
