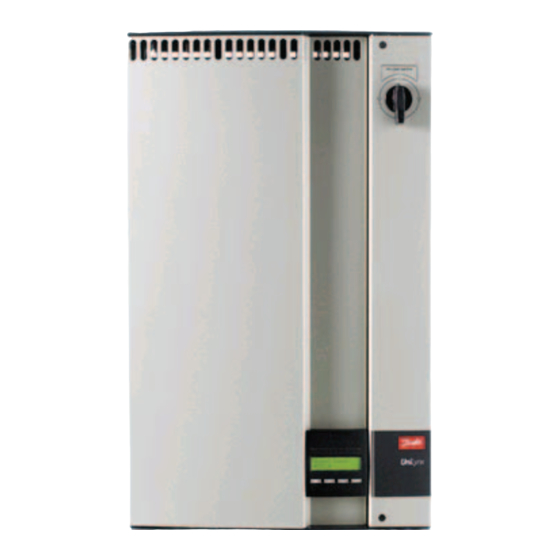

Danfoss UNILYNX ULX 3600i Indoor Benutzerhandbuch
  1. Anleitungen
  2. Marken
  3. Danfoss Anleitungen
  4. Wechselrichter
  5. UNILYNX ULX 3600i Indoor
  6. Benutzerhandbuch

Danfoss UNILYNX ULX 3600i Indoor Benutzerhandbuch

Vorschau ausblenden Andere Handbücher für UNILYNX ULX 3600i Indoor:
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 14

Quicklinks

MAKING MODERN LIVING POSSIBLE
UniLynx Indoor
User Manual
Benutzerhandbuch
Manuel de l'Utilisateur
Manuale del Usario
Manuale dell'Utente
ULX 1800i · ULX 3600i · ULX 5400i
DANfOSS SOLAR INVERtERS

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Danfoss UNILYNX ULX 3600i Indoor

Inhaltszusammenfassung für Danfoss UNILYNX ULX 3600i Indoor

  • Seite 1 MAKING MODERN LIVING POSSIBLE UniLynx Indoor User Manual Benutzerhandbuch Manuel de l’Utilisateur Manuale del Usario Manuale dell’Utente ULX 1800i · ULX 3600i · ULX 5400i DANfOSS SOLAR INVERtERS...
  • Seite 2 Choice of Language - Sprachauswahl - Choix de la langue - Selección de idioma - Scelta della lingua Page English UK Seite Deutsch Page Francois Página Español Pagina Italiano...

  • Seite 3: Inhaltsverzeichnis

    Contents Contents 1. Introduction Introduction 2. Function Description Definition of Operation Modes PV Configuration LEDs Display Overview Menu Section A Overview Menu Section B 3. Troubleshooting Troubleshooting Inverter Event Messages 4. Maintenance Maintenance Cleaning the Cabinet Cleaning the Heatsink...

  • Seite 4: Introduction

    1. Introduction 1. Introduction 1.1. Introduction This manual describes Danfoss Indoor photovoltaic inverters. These products are among the most technologically advanced and efficient inverters on the market and are designed to supply the owner with reliable solar energy for many years.

  • Seite 5: Function Description

    2. Function Description 2. Function Description 2.1. Definition of Operation Modes The inverter has four modes: Standby mode: In standby mode, the inverter is ready to switch into connecting mode. As decision variable the input voltage of the PV generator is used. If the input voltage exceeds a preset nominal value, the inverter shifts from “standby”...
  • Seite 6 2. Function Description The test works by activating the input one by one. The test takes 1-2 minutes and the inverter continues to produce energy meanwhile. In menu B the result of the test can be read in the display menu called PV configuration.

  • Seite 7: Leds

    2. Function Description 2.1.3. LEDs The green LED indicators show the production in percentage of the nominal inverter power rating. The leftmost green LED is always lit when the inverter is connected to the grid. The red LED to the left is lit when the inverter is in standby mode and not connected to the grid. If the inverter is forced into standby mode because of an event in the inverter or the peripheral connections, e.g.

  • Seite 8: Overview Menu Section B

    2. Function Description 2.1.6. Overview Menu Section B The table below gives an overview of the menu structure. The two menu levels are clearly indicated by an arrow followed by a submenu. The values shown are only intended as examples of display texts.
  • Seite 9 2. Function Description Menu Structure B- Continued Display Functions Description Total Derating Temperature. Shows the total amount of time the inver- Total drt. Temp. - Press OK to view ter has derated due to high temperature. Submenu DC1 Derating Temperature. Shows the amount of time the inverter has DC1 derate temp.
  • Seite 10 2. Function Description If the inverter is on grid and there has been no keyboard activity for 3 minutes, the display au- tomatically switches to the display Production today. When the PV configuration test initiates and terminates the display temporarily changes to menu B to show the state of the PV configuration test.

  • Seite 11: Troubleshooting

    3. Troubleshooting 3. Troubleshooting 3.1. Troubleshooting Note: Remember that only trained and authorised personnel familiar with electrical systems and safety issues are allowed to work on inverters and electrical installations. In the following, the term 'Event' describes all events that prevent the inverter from operating properly.
  • Seite 12 3. Troubleshooting Event text Description Fault Action in the event of a permanent fail- origin U 3.3 Internal power supply outside limits Inverter Service inverter U 5.0 Internal power supply outside limits Inverter Service inverter U 15.0 Internal power supply outside limits Inverter Service inverter U PV...

  • Seite 13: Maintenance

    4. Maintenance 4. Maintenance 4.1. Maintenance Normally, the ULX indoor inverters need no maintenance or calibration. It should be ensured, however, that the cooling is not obstructed and that the inverter is kept dry at all times. To ensure the functionality of the DC-switch, all switches should be switched on and off (by turning the switch to on and off positions ten times) once a year, to clean the contacts.
  • Seite 14 Inhaltsverzeichnis Inhaltsverzeichnis 1. Einführung Einführung 2. Funktionsbeschreibung Definition der Betriebsarten PV-Konfiguration LEDs Display Überblick Menüabschnitt A Überblick Menüabschnitt B 3. Fehlerbehebung Fehlerbehebung Wechselrichter – Ereignismeldungen 4. Wartung Wartung Reinigen des Schaltschranks Reinigen des Kühlkörpers...

  • Seite 15: Einführung

    1. Einführung 1. Einführung 1.1. Einführung Dieses Handbuch beschreibt die photovoltaischen Wechselrichter von Danfoss für Innenräume. Diese Produkte zählen zu den technologisch fortschrittlichsten und effizientesten Wechselrichtern auf dem Markt und ermöglichen eine verlässliche Versorgung mit Solarenergie über viele Jahre hinweg.

  • Seite 16: Funktionsbeschreibung

    2. Funktionsbeschreibung 2. Funktionsbeschreibung 2.1. Definition der Betriebsarten Der Wechselrichter hat vier Betriebsarten: Bereitschaftsmodus: Im Bereitschaftsmodus ist der Wechselrichter bereit, auf den Netzbetrieb umzuschalten. Als Ent- scheidungsgröße wird die Eingangsspannung des PV-Generators herangezogen. Übersteigt die Eingangsspannung einen definierten Sollwert, wechselt der Wechselrichter aus dem Bereitschafts- modus in den Anschlussmodus oder leitet bei Verringerung der PV-Spannung in die Betriebsart „OFF“...

  • Seite 17: Pv-Konfiguration

    2. Funktionsbeschreibung 2.1.1. PV-Konfiguration Bei Anschluss an das Netz führt der Wechselrichter eine automatische Prüfung der PV-Modul- verdrahtung durch. Diese Prüfung bestimmt die Verdrahtungskonfiguration der Module. Es wird ermittelt, ob die Module in Individualmodus-Konfiguration oder Parallelstrang-Konfiguration an- geschlossen sind, und der Wechselrichter wird automatisch entsprechend konfiguriert. Die Prüfung aktiviert nacheinander jeden Eingang.

  • Seite 18: Leds

    2. Funktionsbeschreibung Das Statusfeld kann Folgendes zeigen: Angezeigter Beschreibung Text LEERLAUF Die PV-Konfigurationsprüfung wurde noch nicht ausgeführt. Dies wird vor dem Anschluss des Wechselrichters an das Netz gezeigt. PV-Konfigurationstest deaktiviert. Gilt für ULX 1800i und für Wechselrichter, bei denen der Test ansonsten deaktiviert ist. WARTEN Die PV-Konfigurationsprüfung ist betriebsbereit, es ist jedoch nur genügend Einstrahlung für einen PV-Eingang verfügbar.

  • Seite 19: Überblick Menüabschnitt A

    2. Funktionsbeschreibung Die angezeigten Parameter im Display beziehen sich auf intern gemessene Spannungen und Strö- me. Die angezeigten Parameter können Abweichungen aufweisen. Die Display-Informationen sind in einer in zwei Abschnitte unterteilten Menüstruktur organisiert: A und B. Abschnitt A: Enthält Informationen über die Wechselrichter- und PV-Systemleistung. Abschnitt B: Zeigt alle Messwerte und Benutzereinstellungen an.

  • Seite 20: Überblick Menüabschnitt B

    2. Funktionsbeschreibung 2.1.5. Überblick Menüabschnitt B Die nachfolgende Tabelle bietet einen Überblick der Menüstruktur. Die beiden Menüebenen wer- den durch einen Pfeil gekennzeichnet, dem ein Untermenü folgt. Die angegebenen Werte dienen nur als Beispiel für die Displaytexte. Menüstruktur B Displayfunktionen Beschreibung Zeigt die aktuelle Betriebsart des Wechselrichters an.
  • Seite 21 2. Funktionsbeschreibung Menüstruktur B – Fortsetzung Displayfunktionen Beschreibung Temperaturminderung insgesamt. Zeigt den Gesamtwert des Zeitraums Temp. mind. tot. – Zum Anzeigen OK drücken an, über den der Wechselrichter aufgrund von hohen Temperaturen ge- drosselt wurde. Untermenü Temperaturminderung DC1. Zeigt den Zeitraum an, über den der Wech- DC1 Temp.mind.
  • Seite 22 2. Funktionsbeschreibung Ist der Wechselrichter am Netz, und wurde drei Minuten lang keine Taste betätigt, schaltet das Display automatisch auf das Schirmbild „Energie heute“. Zu Beginn und Ende der PV-Konfigura- tionsprüfung wechselt das Display kurz auf Menü B, um den Status der PV-Konfigurationsprüfung zu zeigen.

  • Seite 23: Fehlerbehebung

    3. Fehlerbehebung 3. Fehlerbehebung 3.1. Fehlerbehebung Anmerkung: Bitte beachten Sie, dass alle Arbeiten an Wechselrichtern und elektrischen Installationen nur von geschultem und autorisiertem, mit elektrischen Anlagen und Sicherheitsfragen vertrautem Personal vorgenommen werden dürfen. Nachfolgend beschreibt der Begriff „Ereignis“ alle Vorkommnisse, die den korrekten Wechselrich- terbetrieb verhindern.
  • Seite 24 3. Fehlerbehebung Ereignistext Beschreibung Fehler- Maßnahme bei einem dauerhaften Feh- ursache U 3,3 Interne Stromversorgung außerhalb Wechsel- Den Wechselrichter warten der Grenzwerte richter U 5,0 Interne Stromversorgung außerhalb Wechsel- Den Wechselrichter warten der Grenzwerte richter U 15,0 Interne Stromversorgung außerhalb Wechsel- Den Wechselrichter warten der Grenzwerte...

  • Seite 25: Wartung

    4. Wartung 4. Wartung 4.1. Wartung Die Wechselrichter erfordern im Normalfall keine Instandhaltung oder Kalibrierung. Achten Sie jedoch stets auf eine ungehinderte Kühlung und einen trockenen Installationsort der Wechsel- richter. Um die Funktionalität des DC-Schalters sicherzustellen, müssen alle Schalter aus- und eingeschal- tet werden (hierzu den Schalter zehnmal ein- und ausschalten), um die Kontakte zu reinigen.
  • Seite 26 Table des matières Table des matières 1. Introduction Introduction 2. Description de fonction Définition des modes de fonctionnement Configuration PV Écran Section A du menu de présentation Section B du menu de présentation 3. Dépannage Dépannage Messages d’événements de l’onduleur 4.

  • Seite 27: Introduction

    1. Introduction 1.1. Introduction Ce manuel décrit des onduleurs photovoltaïques Danfoss. Ces produits comptent parmi les ondu- leurs les plus efficaces et sophistiqués du marché. Leur conception assure pendant de longues années à leur propriétaire une alimentation en énergie solaire fiable.

  • Seite 28: Description De Fonction

    2. Description de fonction 2. Description de fonction 2.1. Définition des modes de fonctionnement L’onduleur dispose de quatre modes : Mode Veille : En mode Veille, l’onduleur est prêt à basculer en mode Connexion. La tension d’entrée du géné- rateur PV constitue la variable déterminante. Si la tension d’entrée excède une valeur nominale préréglée, l’onduleur passe du mode Veille au mode Connexion ou continue à...
  • Seite 29 2. Description de fonction Le test s’effectue en activant une à une les entrées. Cela prend 1 à 2 minutes et l’onduleur continue à produire de l’énergie pendant ce temps. Le résultat du test s’affiche dans le menu B sous l’af- fichage Configuration PV.

  • Seite 30: Led

    2. Description de fonction *) La configuration « PARALLEL 1-2 » n'est permise que pour l'onduleur ULX 3600i . Les confi- gurations « PARALLEL 1-2 », « PARALLEL 1-3 » et « PARALLEL 2-3 » ne sont pas permises pour l'onduleur ULX 5400i .
  • Seite 31 2. Description de fonction Structure de menu A Fonctions d’affichage Description Puiss. sortie – 1 234 W Puissance de sortie de courant en watts. Utiliser ComLynx Service pour saisir le nom de l’onduleur. Si le nom de l’onduleur Nom l’onduleur – Sud 07 n’est pas défini, ce menu est ignoré.

  • Seite 32: Section B Du Menu De Présentation

    2. Description de fonction 2.1.5. Section B du menu de présentation Le tableau ci-dessous fournit un aperçu de la structure de menu. Le deux niveaux de menu sont clairement indiqués par une flèche suivie d’un sous-menu. Les valeurs indiquées ne sont données qu’à...
  • Seite 33 2. Description de fonction Structure de menu B - suite Fonctions d’affichage Description Dégradation température totale. Affiche le temps total pendant lequel Degrad. temp. tot – App.OK pour voir l’onduleur a fonctionné en réduction en raison d’une température éle- vée. Sous-menu CC1 réduction température.
  • Seite 34 2. Description de fonction Si l'onduleur est raccordé au réseau et qu'aucune touche n'a été pressée pendant 3 minutes, l'écran bascule automatiquement sur l'affichage Production jour. Lorsque le test de la configura- tion PV se lance et s'arrête, l'écran affiche provisoirement le menu B pour indiquer l'état du test de la configuration PV.

  • Seite 35: Dépannage

    3. Dépannage 3. Dépannage 3.1. Dépannage Note: Penser que seul du personnel formé, autorisé et expérimenté en matière de systèmes électri- ques et de sécurité est habilité à intervenir sur des onduleurs et des installations électriques. Dans les chapitres suivants, le terme « Événement » décrit tout événement qui empêche le bon fonctionnement de l’onduleur.
  • Seite 36 3. Dépannage Message de l’événe- Description Origine Action en cas de panne permanente ment du défaut U 3.3 Alimentation électrique interne hors li- Onduleur Intervenir sur l’onduleur mites U 5.0 Alimentation électrique interne hors li- Onduleur Intervenir sur l’onduleur mites U 15.0 Alimentation électrique interne hors li- Onduleur...

  • Seite 37: Maintenance

    4. Maintenance 4. Maintenance 4.1. Maintenance Normalement, les ULX onduleurs ne nécessitent ni maintenance, ni étalonnage. Cependant, il est impératif de s’assurer que le système de refroidissement n’est pas obstrué et que l’onduleur est conservé au sec à tout moment. Pour assurer le bon fonctionnement de l'interrupteur CC, tous les interrupteurs doivent être allu- més puis éteints (en mettant l'interrupteur en position allumée puis éteinte dix fois) une fois par an pour nettoyer les contacts.
  • Seite 38 Índice Índice 1. Introducción Introducción 2. Descripción de las funciones Definición de los modos de funcionamiento Configuración PV Indicadores LED Display Información general sobre la sección A del menú Información general sobre la sección B del menú 3. Resolución de problemas Resolución de problemas Mensajes de incidencias en el inversor 4.

  • Seite 39: Introducción

    1. Introducción 1. Introducción 1.1. Introducción En este manual se describen los inversores fotovoltaicos Danfoss. Estos productos se encuentran entre los inversores más avanzados tecnológicamente del mercado y están diseñados para pro- porcionar al propietario energía solar fiable durante muchos años.

  • Seite 40: Descripción De Las Funciones

    2. Descripción de las funciones 2. Descripción de las funciones 2.1. Definición de los modos de funcionamiento El inversor presenta 4 modos de funcionamiento: Modo de espera: En el "modo de espera", el inversor está listo para pasar al "modo de conexión". Aunque puede cambiarse, el inversor utiliza por defecto el voltaje de entrada del generador PV.
  • Seite 41 2. Descripción de las funciones La prueba se lleva a cabo activando las entradas de una en una. y dura entre 1 y 2 minutos, durante los que el inversor sigue produciendo energía. En el menú B, el resultado de la prueba aparece en el menú...

  • Seite 42: Indicadores Led

    EN ESPERA La prueba de configuración PV está lista para ejecutarse pero solo se dispone de radiación solar para una entrada PV. (Aplicable a ULX Danfoss 5400i , el inversor solo puede determinar la configuración de los tres módulos cuando dos están en funcionamiento)

  • Seite 43: Información General Sobre La Sección A Del Menú

    2. Descripción de las funciones Los parámetros que aparecen en el display hacen referencia a voltajes y corrientes calculados internamente. Los parámetros mostrados pueden desviarse. La información del display se organiza en una estructura de menú que se divide en dos secciones: A y B Sección A: En esta sección se incluye información sobre el inversor y el rendimiento del sistema PV.

  • Seite 44: Información General Sobre La Sección B Del Menú

    2. Descripción de las funciones 2.1.5. Información general sobre la sección B del menú En la tabla que aparece a continuación se presenta de forma breve la estructura del menú. Los dos niveles del menú quedan claramente diferenciados por una flecha seguida de un submenú. Los valores se presentan únicamente a modo de ejemplo de los textos del display.
  • Seite 45 2. Descripción de las funciones Estructura del menú B - Continuación Funciones Descripción Reducción de potencia total por temperatura. Muestra el tiempo Red. pot. tot. por temp. - Pres OK para ver total durante el cual el inversor ha reducido su potencia debido a las altas temperaturas.
  • Seite 46 2. Descripción de las funciones Si el inversor está desconectado de la red y no se pulsa ninguna tecla durante un número de segundos determinado, el indicador cambiará automáticamente al indicador de modo de funcio- namiento. Si el inversor está conectado a la red y no se ha pulsado ninguna tecla durante 3 minutos, el display pasará...

  • Seite 47: Resolución De Problemas

    3. Resolución de problemas 3. Resolución de problemas 3.1. Resolución de problemas Note: Recuerde que los inversores y las instalaciones eléctricas sólo deben ser manipulados por per- sonal autorizado, debidamente capacitado y familiarizado con los sistemas eléctricos y las cuestiones de seguridad. A partir de aquí, el término “incidente”...
  • Seite 48 3. Resolución de problemas Texto de la inciden- Descripción Origen Medidas necesarias en caso de fallo del fallo permanente U 3,3 Suministro de energía interna fuera de Inversor Repare el inversor los límites permitidos U 5,0 Suministro de energía interna fuera de Inversor Repare el inversor los límites permitidos...

  • Seite 49: Mantenimiento

    4. Mantenimiento 4. Mantenimiento 4.1. Mantenimiento Normalmente, los inversores no necesitan mantenimiento ni calibración. No obstante, debe com- probarse que la refrigeración no esté obstruida y que el inversor permanezca seco en todo momento. Para garantizar la funcionalidad del interruptor de CC, deberían activarse y desactivarse todos los interruptores (cambiando el interruptor a la posición de activación y desactivación diez veces) una vez al año, para limpiar los contactos.
  • Seite 50 Sommario Sommario 1. Introduzione Introduzione 2. Descrizione delle Funzionalità Definizione delle Modalità di Funzionamento Configurazione FV Display Panoramica Sezione Menu A Panoramica sulla Sezione Menu B 3. Ricerca guasti Ricerca guasti Messaggi di Evento dell’Inverter 4. Manutenzione Manutenzione Pulizia del Cabinet Pulizia del Dissipatore di Calore...

  • Seite 51: Introduzione

    1. Introduzione 1.1. Introduzione Questo manuale offre una descrizione degli inverter fotovoltaici Danfoss. Questi prodotti sono considerati gli inverter più efficienti e tecnologicamente avanzati presenti sul mercato e sono pro- gettati per fornire all'utente un supporto affidabile di energia solare che duri molti anni.

  • Seite 52: Descrizione Delle Funzionalità

    2. Descrizione delle Funzionalità 2. Descrizione delle Funzionalità 2.1. Definizione delle Modalità di Funzionamento L’inverter ha quattro modalità di funzionamento: Modalità standby: Nella modalità di attesa, l'inverter è pronto a commutare alla modalità di connessione. Come va- riabile decisionale si utilizza la tensione di ingresso del generatore FV. Se la tensione di ingresso supera un valore nominale preimpostato, l'inverter passa da “attesa”...
  • Seite 53 2. Descrizione delle Funzionalità Il test funziona attivando un ingresso per volta. Il tempo necessario per il test è di 1-2 minuti durante i quali l'inverter continua a produrre energia. Nei menu B è possibile leggere il risultato del test nel menu del display denominato Configuraz. PV. Una volta completato il test, il display visualizza automaticamente la configurazione FV, ma solo se i pulsanti del display non sono stati utilizzati negli ultimi 3 minuti.

  • Seite 54: Led

    2. Descrizione delle Funzionalità *) L'impostazione “PARALLELO 1-2” è solo consentita per l'inverter ULX 3600i . Le impostazioni “PARALLELO 1-2”, “PARALLELO 1-3” e “PARALLELO 2-3” non sono consentite per l'inverter ULX 5400i . 2.1.2. LED Gli indicatori LED verdi mostrano la produzione come percentuale della potenza nominale dell'in- verter.

  • Seite 55: Panoramica Sezione Menu A

    2. Descrizione delle Funzionalità 2.1.4. Panoramica Sezione Menu A La tabella in basso offre una panoramica della struttura del menu. I valori indicati devono essere intesi unicamente come esempi di testi visualizzati. Struttura Menu A Funzioni visualizzate Descrizione Potenza uscita - 1234 W Potenza di uscita attuale in watt.

  • Seite 56: Panoramica Sulla Sezione Menu B

    2. Descrizione delle Funzionalità 2.1.5. Panoramica sulla Sezione Menu B La tabella in basso offre una panoramica della struttura del menu. I due livelli di menu sono chiaramente indicati da una freccia seguita da un sottomenu. I valori indicati devono essere intesi unicamente come esempi di testi visualizzati.
  • Seite 57 2. Descrizione delle Funzionalità Struttura Menu B - Prosegue Funzioni visualizzate Descrizione Degradazione totale temperatura. Mostra la quantità totale di tempo nel Degrada. Tmp tot. – PREM.OK p.vedere quale l'inverter è stato degradato a causa dell'alta temperatura. Sottomenu Degradazione temperatura CC1. Mostra la quantità di tempo nel quale CC1 degrad temp.
  • Seite 58 2. Descrizione delle Funzionalità Se l'inverter è connesso alla rete e non si è registrata alcuna attività sulla tastiera per 3 minuti, il display passerà automaticamente alla visualizzazione Produzione oggi. Quando ha inizio e termine il test sulla configurazione FV il display passa temporaneamente al menu B per visualizzare lo stato del test di configurazione FV.

  • Seite 59: Ricerca Guasti

    3. Ricerca guasti 3. Ricerca guasti 3.1. Ricerca guasti Note: È necessario tenere a mente che solo il personale addestrato e autorizzato, competente su sistemi elettrici e questioni legate alla sicurezza, può lavorare sugli inverter e le installazioni elettriche. In seguito il termine ‘Evento’ descrive tutti gli eventi che ostacolano il corretto funzionamento dell’inverter.
  • Seite 60 3. Ricerca guasti Testo evento Descrizione Origine Azione in caso di guasto permanente guasto U 3,3 Alimentazione elettrica interna oltre i li- Inverter Revisionare inverter miti U 5.0 Alimentazione elettrica interna oltre i li- Inverter Revisionare inverter miti U 15.0 Alimentazione elettrica interna oltre i li- Inverter Revisionare inverter...

  • Seite 61: Manutenzione

    4. Manutenzione 4. Manutenzione 4.1. Manutenzione Di norma gli inverter non richiedono manutenzione o taratura. Bisogna tuttavia assicurarsi che il raffreddamento non sia ostruito e che l'inverter sia sempre asciutto. Per assicurare la funzionalità dell'interruttore di sconnessione CC, tutti gli interruttori dovrebbero essere accessi e spenti (commutando l'interruttore per dieci volte su On e Off) una volta all'anno al fine di pulire i contatti.
  • Seite 62 Danfoss can accept no responsibility for possible errors in catalogues, brochures and other printed material. Danfoss reserves the right to alter its products without notice. This also applies to products already on order provided that such alterations can be made without subsequential changes being necessary in speci cations already agreed.
