Dezentraler VLT FCD 300 Projektierungs-
handbuch

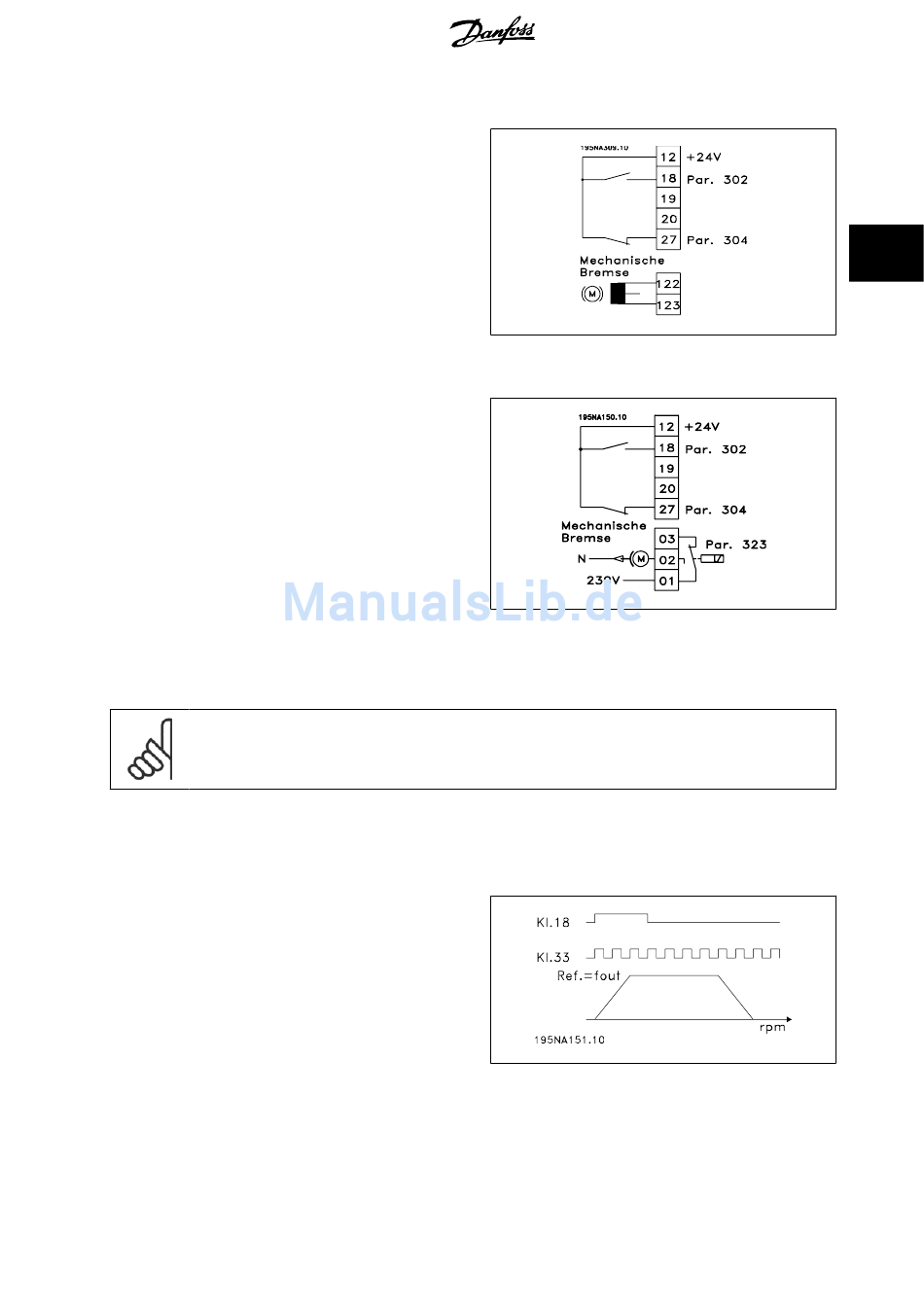

Mechanische Bremse mit Beschleunigerwicklung
Digitaleingang Start
Par. 302 =
Par. 304 Digitaleingang = Motorfreilaufstopp invers
Siehe auch Par. 138, 139, 140
Verwendung des Relais für 230 V AC-Bremse
Par. 302 Digitaleingang = Start
Digitaleingang Motorfreilaufstopp invers
Par. 304 =
Relaisausgang Mechanische Bremse
Par. 323 =
Siehe auch Par. 138, 139, 140
Mechanische Bremse
[25] = „0" => Die Bremse ist geschlossen.
Mechanische Bremse
[25] = „1" => Die Bremse ist offen.
Für detailliertere Parametereinstellungen siehe
ACHTUNG!
Internes Relais nicht für DC-Bremsen oder Bremsspannungen von mehr als 250 V verwenden.
3.6.10 Zählerstopp über Klemme 33
Das Startsignal (Klemme 18) muss aktiv, d. h. logisch „1" sein, bis die
Ausgangsfrequenz dem Sollwert entspricht. Das Startsignal (Klemme 18
= logisch „0") muss dann entfernt werden, bevor der Zählerwert in Pa-
rameter 344 den Frequenzumrichter stoppen kann.
Par. 307 Digitaleingang = Pulseingang
Präzise Stoppfunktion
Par. 343
Zählerwert
Par. 344 = 100000
[7]
[2]
[7]
[2]
[25]
Steuerung der mechanischen Bremse
[30]
Zählerstopp mit Reset
= [1]
®
MG.90.S1.03 - VLT ist ein eingetragenes Warenzeichen von Danfoss.
.
3 Installieren
3
63
