455 Frequenzbereichüberwachung
Wert:
Blockiert
Wirksam
Funktion:
Dieser Parameter wird verwendet, wenn Warnung 35
Frequenzbereich
bei Prozeßregelung mit Istwertrückführung in der An-
zeige abgeschaltet werden muß. Dieser Parameter beeinflußt nicht das
Warnwort 2.
Beschreibung der Auswahl:
Wirksam
[1] wählen, um die Anzeige im Display zu aktivieren, wenn War-
Regelabweichung Frequenzbereich
nung 35
len, um die Anzeige im Display zu deaktivieren, wenn Warnung 35
gelabweichung Frequenzbereich
auf tritt.

4.7 Serielle Schnittstelle

4.7.1 Bus Protokolle

Alle Frequenzumrichter verfügen serienmäßig über eine RS 485-Schnitt-
stelle, die die Wahl zwischen zwei Protokollen ermöglicht. Die beiden in
Parameter 512 Telegrammprofil wählbaren Protokolle sind:
• Profidrive
• FC-Protokoll
Um FC-Protokoll zu wählen, wird Parameter 512
Protokoll
[1] eingestellt.
4.7.2 Telegrammübermittlung
Steuer- und Antworttelegramme

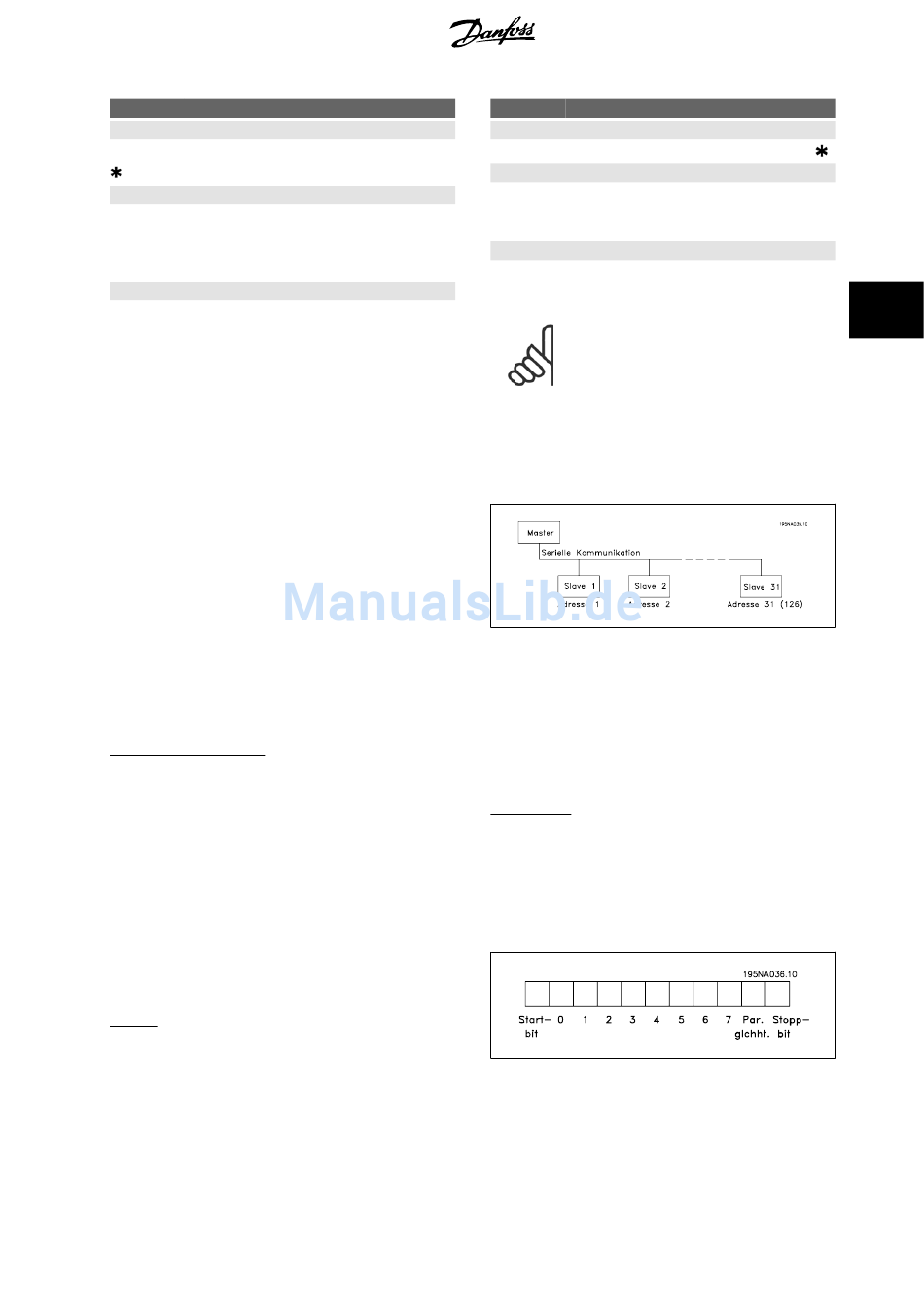

Die Telegrammübermittlung in einem Master-Slave-System wird vom
Master gesteuert. Es können maximal 31 Slaves an einen Master ange-
schlossen werden, sofern keine Repeater verwendet werden. Werden
Repeater verwendet, so können maximal 126 Slaves an einen Master an-
geschlossen werden.
Der Master sendet kontinuierlich an die Slaves addressierte Steuertelegr-
amme und wartet auf deren Antworttelegramme. Die Antwortzeit eines
Slave beträgt maximal 50 ms.
Nur wenn ein Slave ein fehlerfreies, an ihn adressiertes Telegramm emp-
fangen hat, kann er ein Antworttelegramm senden.
Broadcast
Ein Master kann das gleiche Telegramm gleichzeitig an alle an den Bus
angeschlossenen Slaves senden. Bei einer solchen Broadcast-Kommuni-
kation sendet der Slave dem Master keine Antworttelegramme über den
[0]
[1]
Regelabweichung
Blockiert
auftritt. [0]wäh-
Re-
Telegrammprofil FC-
auf
®
MG.90.S1.03 - VLT ist ein eingetragenes Warenzeichen von Danfoss.
456

Bremsspannung reduzieren

Wert:
0 - 200 V
Funktion:
Einstellung der Spannung, um die der Wert für Widerstandsbremsung
reduziert wird. Nur aktiv, wenn in Parameter 400 "Mit Bremswiderstand"
gewählt ist.
Beschreibung der Auswahl:
Je mehr der Wert reduziert wird, um so schneller erfolgt die Reaktion auf
eine generatorische Überlast. Sollte nur benutzt werden, wenn es Pro-
bleme mit Überspannung in den Zwischenkreisen gibt.
ACHTUNG!
Eine geänderte Auswahl wird erst wirksam, wenn die
Netzspannung getrennt und wieder angeschlossen
wird.
richtigen Empfang des Telegramms. Broadcast-Kommunikation erfolgt im
Telegrammstruktur
Adreßformat (ADR), siehe
Inhalt eines Byte
Jedes übertragene Byte beginnt mit einem Startbit. Danach werden 8
Datenbits übertragen, was einem Byte entspricht. Jedes Byte wird über
ein Paritätsbit abgesichert, das auf "1" gesetzt wird, wenn Paritätsgleich-
heit gegeben ist (d.h. eine gleiche Anzahl binärer Einsen in den 8 Daten-
bits und dem Paritätsbit zusammen). Ein Byte endet mit einem Stoppbit
und besteht somit insgesamt aus 11 Bits.
4 Programmieren
