5 Alles zum FCD 300

5.1 Bremswiderstände

5.1.1 Dynamische Bremse

Mit dem FCD 300 kann die dynamische Bremse in Anwendungen auf zwei Arten verbessert werden, entweder mit Bremswiderständen oder mit der AC-
Bremsfunktion.
Danfoss bietet eine vollständige Palette von Bremswiderständen für alle FCD 300 Frequenzumrichter an.
Bremswiderstand
Der hat die Aufgabe, beim Bremsen eine Belastung des Zwischenkreises herbeizuführen und hierdurch sicherzustellen, dass die Brems-
leistung vom Bremswiderstand absorbiert werden kann.
Ohne Bremswiderstand würde die Zwischenkreisspannung bis zum Einsetzen der Schutzabschaltung weiter ansteigen. Der Vorteil bei der Verwendung
eines Bremswiderstands ist, dass hohe Lasten wie Förderbänder schnell gebremst werden können.
Danfoss hat eine Lösung gewählt, in der der Bremswiderstand kein integraler Bestandteil des Frequenzumrichters ist. Dem Anwender bieten sich hierdurch
folgende Vorteile:
- Die Widerstands-Zykluszeit kann den Anforderungen entsprechend gewählt werden.
- Die beim Bremsen erzeugte Wärme kann aus dem Gehäuse geleitet und evtl. weiter genutzt werden.
- Keine Überhitzung elektronischer Bauteile, selbst wenn der Bremswiderstand überhitzt ist.
Bei kleinen Bremsarbeitszyklen kann ein interner Bremswiderstand eingebaut werden.
AC-Bremse
ist eine integrierte Funktion für Anwendungen, bei denen begrenztes dynamisches Bremsen erforderlich ist. Mit der AC-Bremse kann die
Bremsleistung im Motor statt im Bremswiderstand absorbiert werden. Die Funktion ist für Anwendungen gedacht, bei denen das erforderliche Brems-
moment weniger als 50% des Nennmoments beträgt. AC-Bremse wird in Par. 400
ACHTUNG!
Die AC-Bremse kann nicht verwendet werden, wenn das erforderliche Bremsmoment mehr als 50 % des Nennbremsmoments beträgt.
In diesen Fällen muss ein Bremswiderstand benutzt werden.

5.1.2 Bremsschaltung

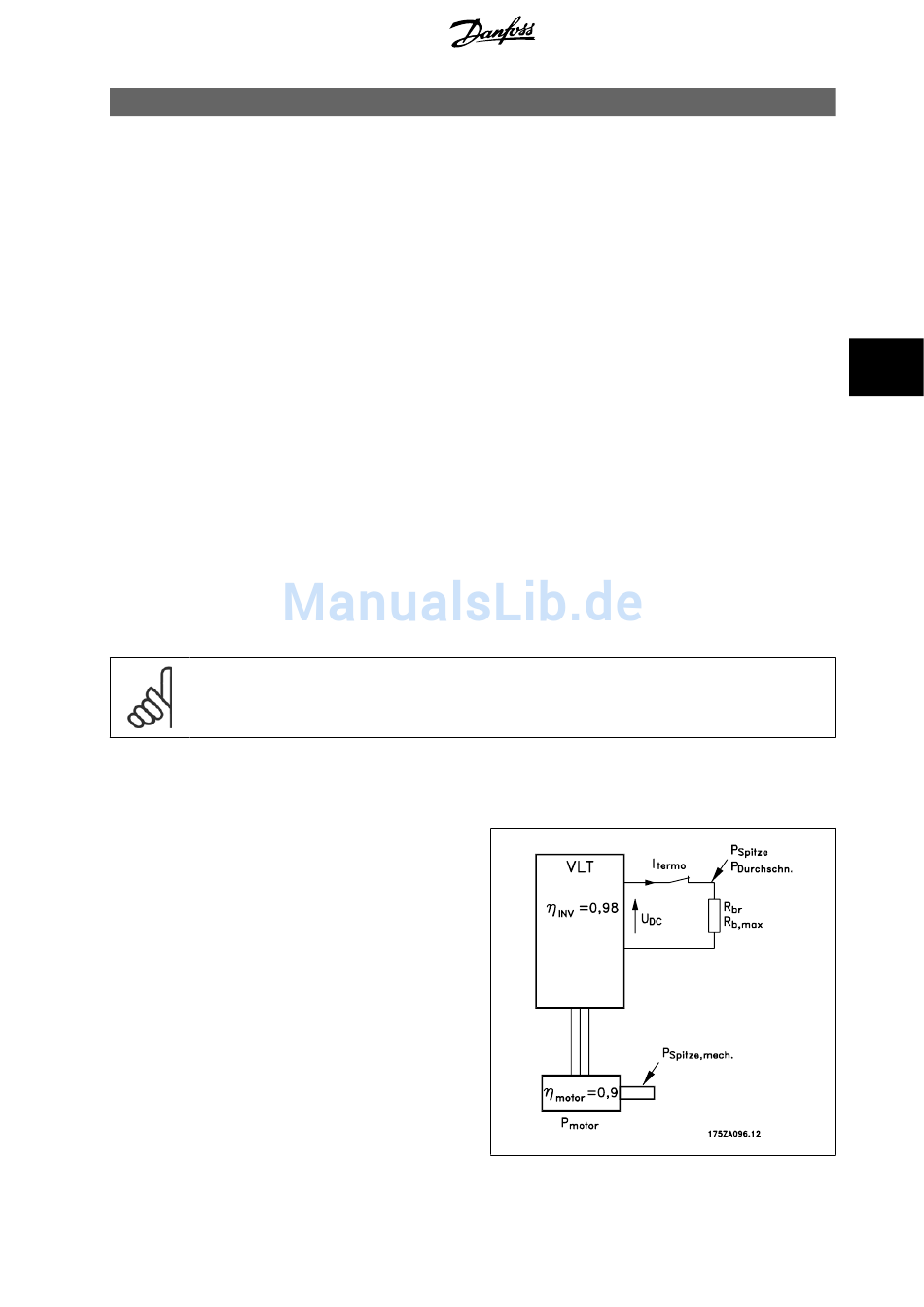

Die Zeichnung zeigt eine Bremsschaltung mit einem Frequenzumrichter.
In den folgenden Abschnitten werden die in der Zeichnung angegebenen
Ausdrücke und Abkürzungen zu Bremsschaltungen verwendet.
®
MG.90.S1.03 - VLT ist ein eingetragenes Warenzeichen von Danfoss.
Bremsfunktion
gewählt.
