Dezentraler VLT
FCD 300 Projektierungs-
handbuch
Bit 06, Rampenstopp/Start:
Bit 06 = „0" bewirkt einen Stopp, indem die Motordrehzahl über den ent-
sprechenden Parameter für
Rampenzeit Ab
Bei Bit 06 = „1" kann der Frequenzumrichter den Motor starten, wenn die
anderen Startbedingungen erfüllt sind. Hinweis: In Parameter 505
wird definiert, wie Bit 06 mit der entsprechenden Funktion an einem Di-
gitaleingang verknüpft ist.
Bit 07, Quittieren:
Bit 07 = „0": Kein Reset.
Bit 07 = „1": Reset einer Abschaltung. Reset wird auf der ansteigenden
Signalflanke aktiviert, d. h., beim Übergang von logisch „0" zu logisch „1".
Bit 08, Festdrehzahl JOG:
Bei Bit 08 = „1" wird die Ausgangsfrequenz durch Parameter 213 Fre-
quenz JOG bestimmt.
Bit 09, Auswahl von Rampe 1/2:
Bei Bit 09 = „0" ist Rampe 1 (Par. 207/208) aktiv. Bei Bit 09 = „1" ist
Rampe 2 (Parameter 209/210) aktiv.
Bit 10, Daten nicht gültig/Daten gültig:
Meldet dem Frequenzumrichter, ob der Prozessdatenkanal (PCD) auf Ve-
ränderungen durch den Master (Bit 10 = 1) reagieren soll. Bei Bit 10 =
„0" wird das Steuerwort ignoriert, bei Bit 10 = „1" wird es benutzt. Diese
Funktion ist relevant, weil das Telegramm unabhängig vom Telegramm-
typ stets das Steuerwort enthält. Sie können also das Steuerwort deak-
tivieren, wenn es beim Aktualisieren bzw. Lesen von Parametern nicht
benutzt werden soll.

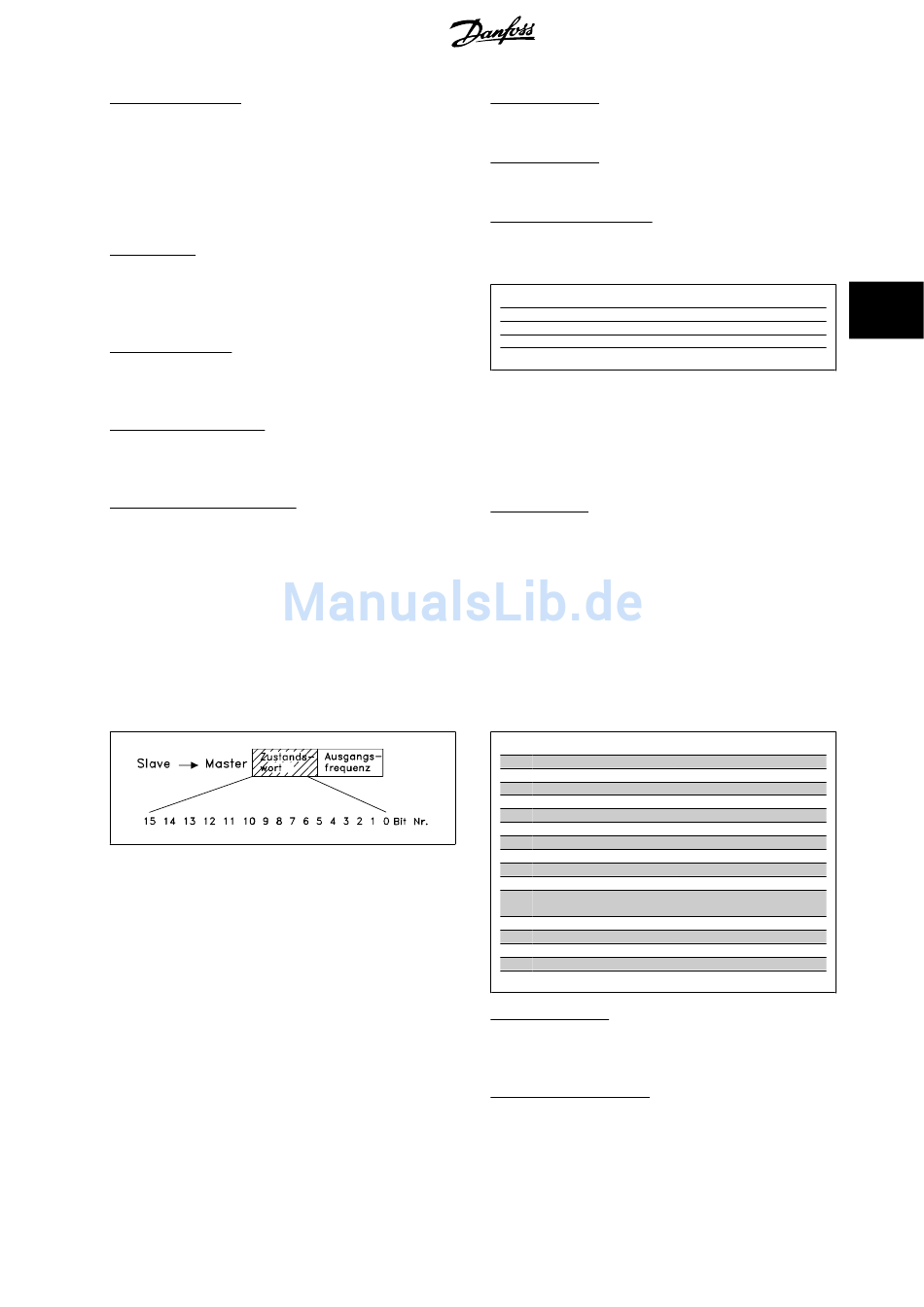

4.7.7 Zustandswort gemäß FC-Profil
Das Zustandswort dient dazu, einem Master (z. B. einem PC) den Zustand
eines Slave (Frequenzumrichters) mitzuteilen. Slave⇒Master.
bis zum Stopp reduziert wird.
Start
®
MG.90.S1.03 - VLT
ist ein eingetragenes Warenzeichen von Danfoss.
Bit 11, Ohne Funktion:
Bit 11 = Relaisausgangssteuerung.
Bit 12, Ohne Funktion:
Bit 12 = Digitalausgangssteuerung.
Bit 13/14, Parametersatzauswahl:
Mit Bit 13 und 14 werden die vier Menü-Parametersätze entsprechend der
folgenden Tabelle gewählt:
Parametersatz
Bit 14
1
0
2
0
3
1
4
1
Die Funktion ist nur möglich, wenn in Parameter 004
trieb
Externe Anwahl
die Option
gewählt ist.
Hinweis: In Parameter 507
Parametersatzanwahl
13/14 mit der entsprechenden Funktion an den Digitaleingängen ver-
knüpft ist.
Bit 15 Reversierung:
Bit 15 = „0": Keine Reversierung.
Bit 15 = „1": Reversierung.
Hinweis: In der Werkseinstellung ist Reversierung in Parameter 506
Drehrichtung
Klemme
auf
eingestellt. Bit 15 bewirkt eine Reversierung
Bus
Bus oder Klemme
nur dann, wenn entweder
,
gewählt ist.
Bit
Bit = 0
00
01
02
Motorfreilaufstopp
03
Keine Abschaltung
04
Unbenutzt
05
Unbenutzt
06
07
Keine Warnung
Drehzahl ≠ Sollw.
08
09
Ort-Steuerung
10
Außerhalb
Frequenzbereich
11
12
13
14
15
Bit 00, Steuerung bereit:
Bit 00 = „1". Der Frequenzumrichter ist betriebsbereit.
Bit 00 = „0". Der Frequenzumrichter ist nicht betriebsbereit.
Bit 01, Frequenzumrichter bereit:
Bit 01 = „1". Der Frequenzumrichter ist betriebsbereit. Der Motor wird
anlaufen, wenn die entsprechenden Startsignale gegeben werden.
4 Programmieren
4
Bit 13
0
1
0
1
Parametersatz Be-
wird definiert, wie Bit
Bus und Klemme
oder
Bit =1
Regler bereit
FU bereit
Abschaltung
Abschaltblockierung
Warnung
Drehzahl = Sollw.
Ser. Schnittstelle
Frequenzgrenze
OK
Motor läuft
Spannungswarnung
Stromgrenze
Thermische Warnung
