4 Programmieren

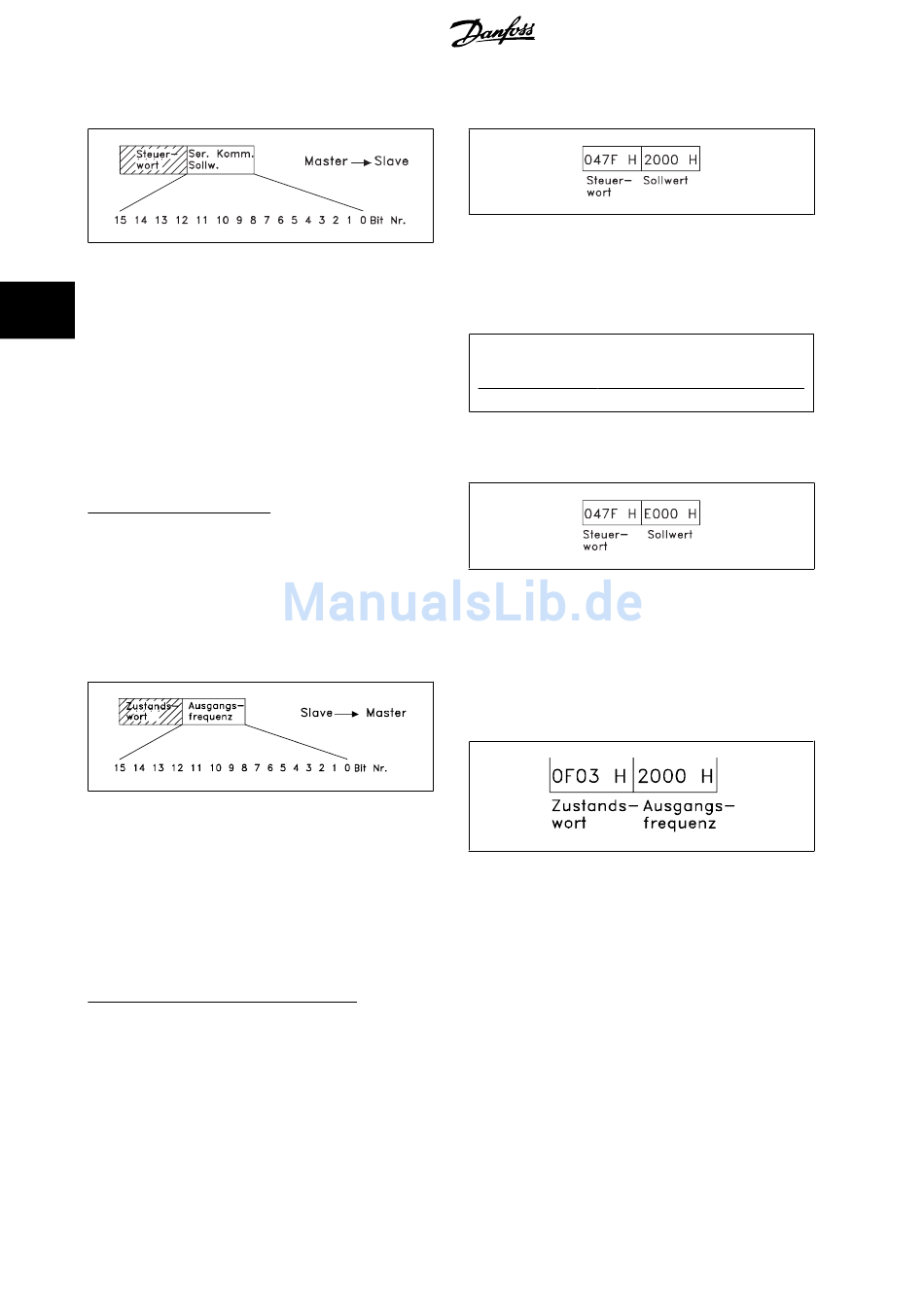

4.7.11 Serielle Kommunikation Hauptsollwert (HSW)
Der Bussollwert wird in Form eines 16-Bit-Wortes an den Frequenzum-
richter übertragen. Der Wert wird in ganzen Zahlen 0 - ±32767 (±200
4
%) übertragen.
16384 (4000 Hex) entspricht 100 %.
Der Bussollwert hat folgendes Format: 0-16384 (4000 Hex) ≅ 0-100 %
Min. Sollwert
(Par. 204 - Par. 205
Mit dem Bussollwert kann die Drehrichtung geändert werden (alternativ
mit Bit 15 im Steuerwort). Dies erfolgt durch Umrechnung des binären
Sollwerts in ein Zweierkomplement. Siehe Beispiel.
Beispiel - Steuerwort und Bussollwert:
Der Frequenzumrichter soll einen Startbefehl erhalten, und der Sollwert
soll auf 50 % (2000 Hex) des Sollwertbereichs eingestellt werden.
Steuerwort = 047F Hex ⇒ Startbefehl.
Sollwert = 2000 Hex ⇒ 50 % Sollwert.

4.7.12 Eingestellte Ausgangsfrequenz

Der Wert der aktuellen Ausgangsfrequenz des Frequenzumrichters wird
als 16-Bit-Wort übertragen. Der Wert wird in ganzen Zahlen 0 - ±32767
(±200 %) übertragen.
16384 (4000 Hex) entspricht 100 %.
Die Ausgangsfrequenz hat folgendes Format:
0-16384 (4000 Hex) ≅ 0-100 % (Par. 201
Max. Ausgangsfrequenz
202
Beispiel - Zustandswort und aktuelle Ausgangsfrequenz:
Der Master erhält eine Zustandsmeldung vom Frequenzumrichter, dass
die aktuelle Ausgangsfrequenz 50 % des Ausgangsfrequenzbereichs be-
trägt.
Min. Ausgangsfrequenz
Par. 201
Par. 202 Max. Ausgangsfrequenz
Zustandswort = 0F03 Hex.
116
Max. Sollwert
).
Min. Ausgangsfrequenz
).
= 0 Hz
= 50 Hz
MG.90.S1.03 - VLT
Dezentraler VLT
Der Frequenzumrichter soll einen Startbefehl erhalten, und der Sollwert
soll auf -50 % (-2000 Hex) des Sollwertbereichs eingestellt werden.
Der Sollwert wird erst in ein Einerkomplement umgerechnet, und dann
wird binär 1 addiert, um ein Zweierkomplement zu erhalten:
2000 Hex
Einerkomplement
Zweierkomplement
Steuerwort = 047F Hex ⇒ Startbefehl.
Sollwert = E000 Hex ⇒ -50 % Sollwert.
Ausgangsfrequenz = 2000 Hex ⇒ 50 % des Frequenzbereichs, entspre-
chend 25 Hz.
- Par.
®
ist ein eingetragenes Warenzeichen von Danfoss.
®
FCD 300 Projektierungs-
handbuch
0010 0000 0000 0000 0000
1101 1111 1111 1111 1111
+ 1
1110 0000 0000 0000 0000
