5 Alles zum FCD 300
5.2.12 Vibrationen und Erschütterungen
Der Frequenzumrichter wurde mit einem den folgenden Normen entsprechenden Verfahren geprüft:
IEC 68-2-6: Schwingprüfungen (sinusförmig) - 1970.
IEC 68-2-34: Schwingen, Breitbandrauschen (digital geregelt) und Leitfaden.
IEC 68-2-35: Schwingen, Breitbandrauschen (digital geregelt) - hohe Reproduzierbarkeit.
IEC 68-2-36: Schwingen, Breitbandrauschen (digital geregelt) - mittlere Reproduzierbarkeit.

5.2.13 Luftfeuchtigkeit

Der Frequenzumrichter wurde gemäß der Norm IEC 68-2-3, EN 50178 Pkt. 9.4.2.2/ DIN 40040 Klasse E bei 40 °C konstruiert. Zyklische Dampfhitze IEC
68-2-30. 100 % Feuchtigkeit mit Temperaturwechseln.
5

5.2.14 UL-Zulassung

Dieses Gerät ist UL-zugelassen.

5.2.15 Wirkungsgrad

Um den Energieverbrauch so gering wie möglich zu halten, ist es sehr
wichtig, den Wirkungsgrad eines Systems zu optimieren. Der Wirkungs-
grad sollte bei jeder einzelnen Komponente des Systems so hoch wie
möglich sein.

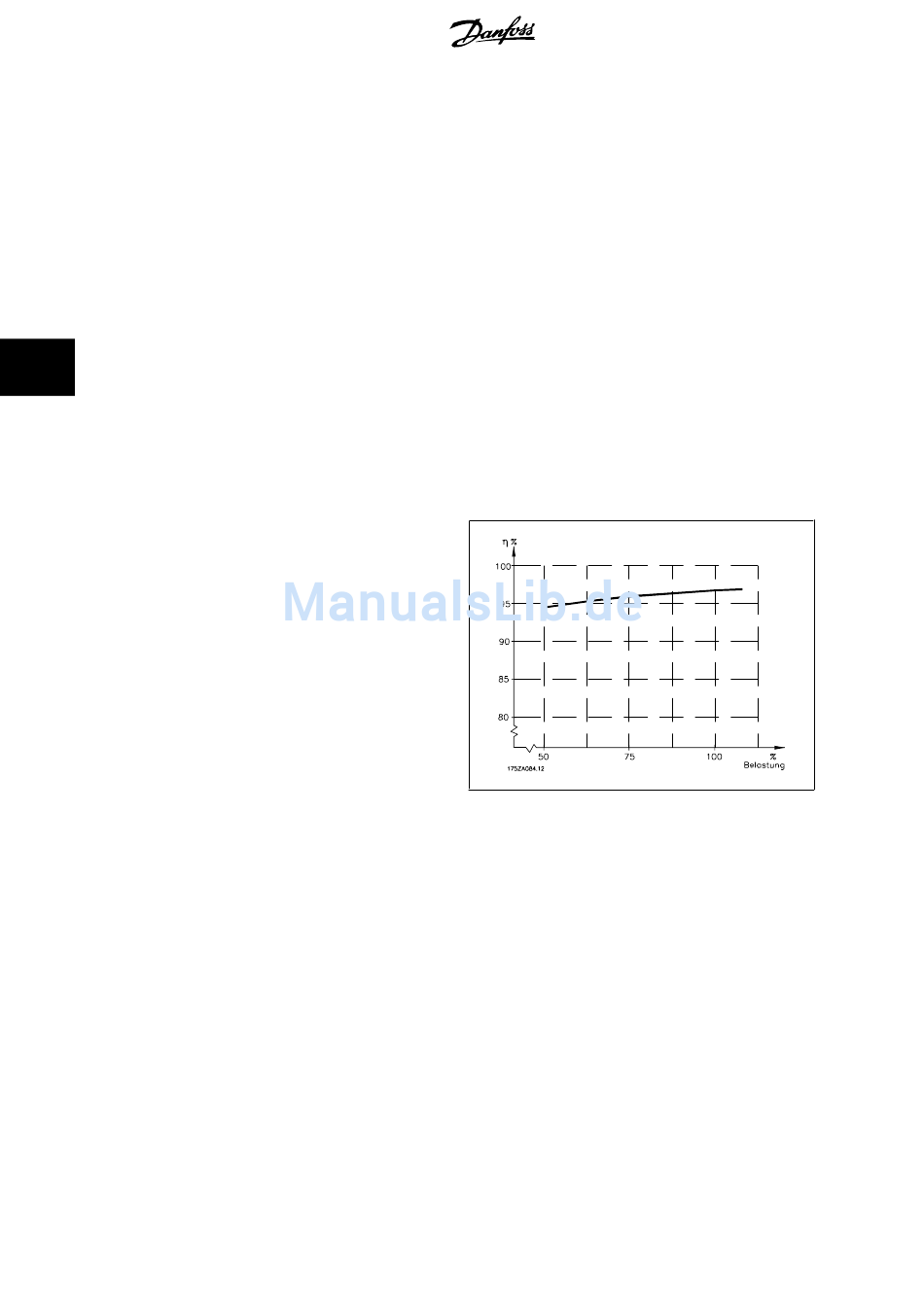

Wirkungsgrad der Frequenzumrichter (ŋ
Die Belastung des Frequenzumrichters hat nur eine geringe Auswirkung
auf seinen Wirkungsgrad. Der Wirkungsgrad bei Motornennfrequenz
f ist nahezu gleich bleibend, unabhängig davon, ob der Motor 100 %
M,N
Nenndrehmoment liefert oder z. b. nur 75 % bei einer Teillast.
Dies bedeutet auch, dass sich der Wirkungsgrad des Frequenzumrichters auch bei Wahl einer anderen U/f-Kennlinie nicht ändert. Die U/f-Kennlinie hat
allerdings Auswirkungen auf den Wirkungsgrad des Motors.
Der Wirkungsgrad verringert sich geringfügig, wenn die Taktfrequenz auf einen Wert über 4,5 kHz (Parameter 411
Wirkungsgrad sinkt bei einer hohen Netzspannung (480 V) ebenfalls leicht ab.
Wirkungsgrad des Motors (η
Der Wirkungsgrad eines an den Frequenzumrichter angeschlossenen Motors hängt von der Sinusform des Stroms ab. Im Allgemeinen ist der Wirkungsgrad
ebenso gut wie beim Netzbetrieb. Der Wirkungsgrad des Motors hängt natürlich stark vom Motortyp ab.
Im Bereich von 75-100 % des Nenndrehmoments ist der Wirkungsgrad des Motors nahezu konstant, unabhängig davon, ob er vom Frequenzumrichter
gesteuert oder direkt am Netz betrieben wird.
In der Regel hat die Taktfrequenz bei kleinen Motoren kaum Einfluss auf den Wirkungsgrad.
136
)
INV
)
MOTOR
MG.90.S1.03 - VLT
Dezentraler VLT
®
ist ein eingetragenes Warenzeichen von Danfoss.
®
FCD 300 Projektierungs-
handbuch
Taktfrequenz ) eingestellt wird, Der
