Danfoss FCD 300 Projektierungshandbuch Seite 107

®
Dezentraler VLT FCD 300 Projektierungs-
handbuch

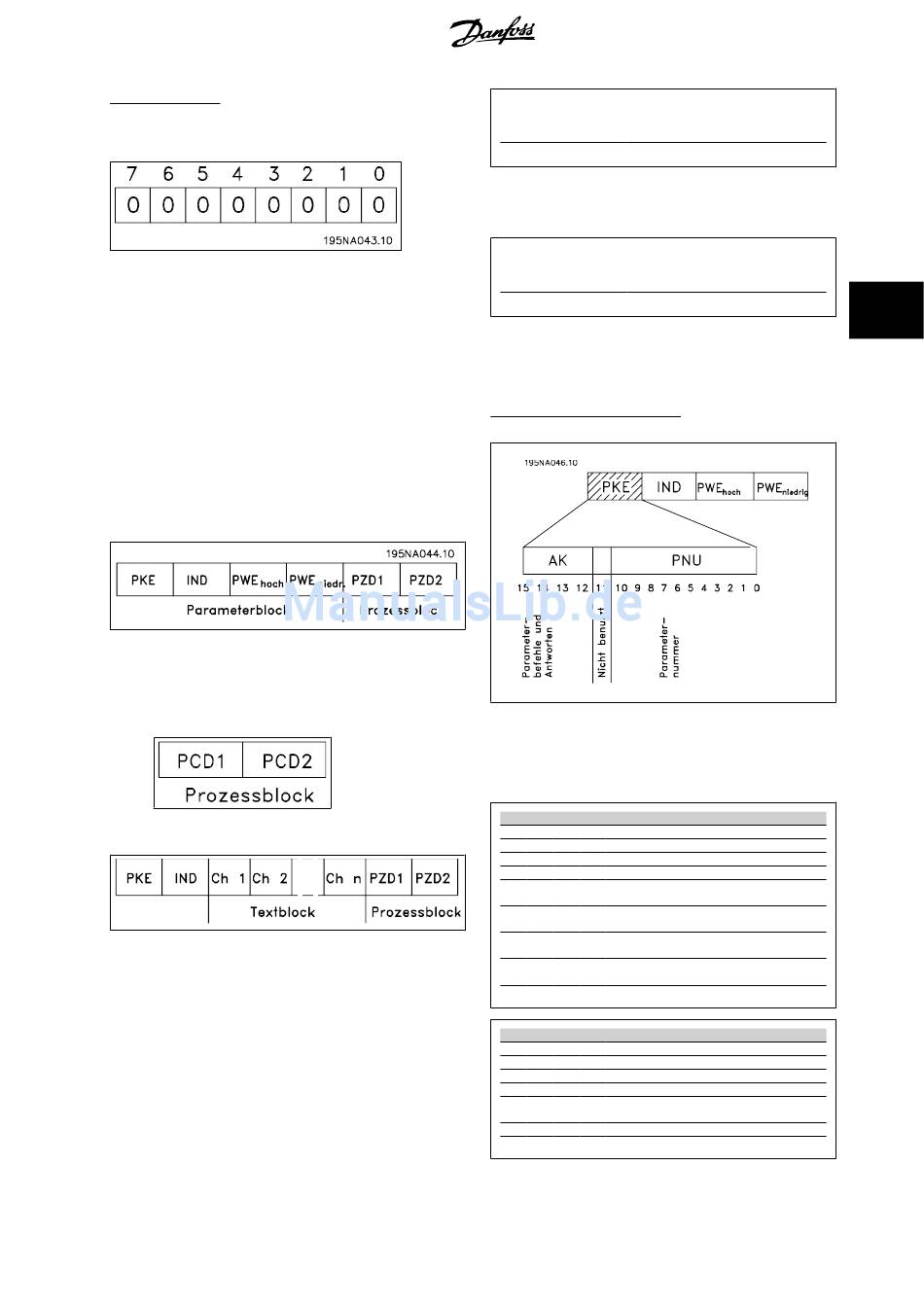

Datensteuerbyte (BCC)
Das Datensteuerbyte wird in diesem Beispiel erläutert:
Bevor das erste Byte im Telegramm empfangen wird, beträgt die errech-
nete Prüfsumme (BCS) 0.
Wenn das erste Byte (02H) empfangen wurde:
BCS = BCC EXOR „erstes Byte"
(EXOR = exklusiv-oder)
4.7.4 Nutzdaten (Byte)
Die Struktur der Nutzdaten hängt vom Telegrammtyp ab. Es gibt drei
Telegrammarten, und die Telegrammart gilt sowohl für Steuer- (Mas-
terSlave) als auch Antworttelegramme (SlaveMaster). Die drei Tele-
grammarten sind:
- Parameterblock zur Übertragung von Parametern zwischen Mas-
ter und Slave. Der Datenblock besteht aus 12 Bytes (6 Wörtern)
und enthält zudem den Prozessblock.
- Der Prozessblock besteht aus einem Datenblock mit vier Bytes
(2 Wörtern) und enthält:
- Steuerwort und Sollwert
- Zustandswort und aktuelle Ausgangsfrequenz (Slave -
> Master)
- Textblock zum Lesen oder Schreiben von Texten über den Da-
tenblock.
®
MG.90.S1.03 - VLT ist ein eingetragenes Warenzeichen von Danfoss.
BCS = 0 0 0 0 0 0 0 0 (00 H)
EXOR
1. Byte = 0 0 0 0 0 0 1 0 (02H)
BCC = 0 0 0 0 0 0 1 0 (02H)
Jedes nachfolgende Byte wird mit BCS EXOR verknüpft und erzeugt ein
neues BCC, z. B.:
BCS = 0 0 0 0 0 0 1 0 (02H)
EXOR
2. Byte = 1 1 0 1 0 1 1 0 (D6H)
BCC = 1 1 0 1 0 1 0 0 (D4H)
Parameterbefehle und -antworten (AK).
Die Bits Nr. 12-15 dienen zur Übertragung von Parameterbefehlen vom
Master zum Slave und der vom Slave bearbeiteten Rückantworten zurück
zum Master.
Parameterbefehle MasterSlave
Bit-Nr.
15 14 13 12 Parameterbefehl
0 0 0 0 Kein Befehl
0 0 0 1 Parameterwert lesen
0 0 1 0 Parameterwert in RAM (Wort)
schreiben
0 0 1 1 Parameterwert in RAM schreiben
(Doppelwort)
1 1 0 1 Parameterwert in RAM und EEPROM
schreiben (Doppelwort)
1 1 1 0 Parameterwert in RAM und
EEPROM schreiben (Wort)
1 1 1 1 Text lesen/schreiben
Antwort SlaveMaster
Bit Nr. Antwort
15 14 13 12
0 0 0 0 Keine Antwort
0 0 0 1 Parameterwert übertragen (Wort)
0 0 1 0 Parameterwert übertragen
(Doppelwort)
0 1 1 1 Befehl kann nicht ausgeführt werden
1 1 1 1 Text wurde übertragen
4 Programmieren
