Dezentraler VLT FCD 300 Projektierungs-
handbuch

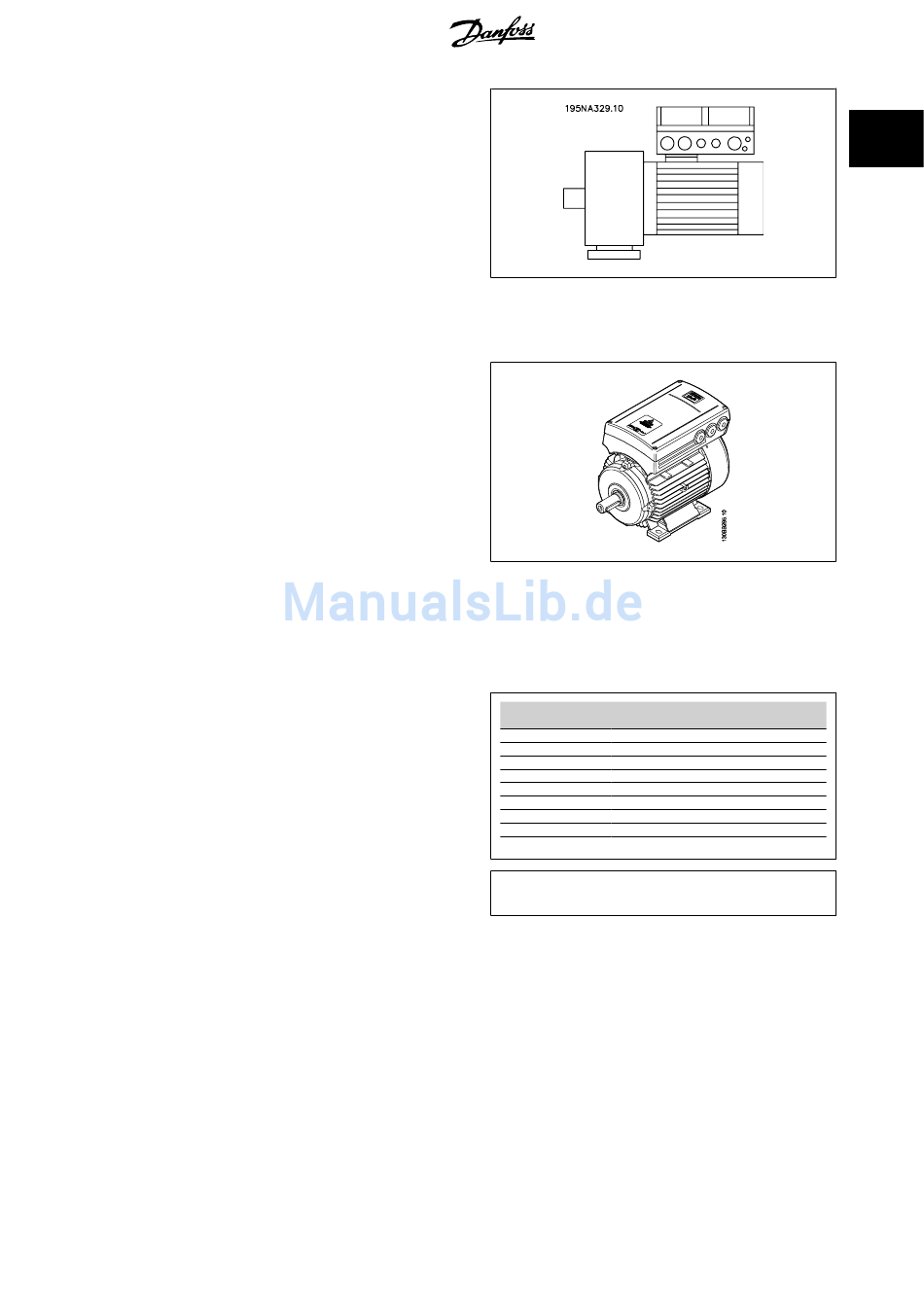

3. „Vormontiert" auf Danfoss Bauer Getriebemotoren
• Eine feste Kombination von Motor und Elektronik von nur einem
Lieferanten
• Leichte Montage, nur ein Gerät
• Abgeschirmte Kabel werden nicht benötigt
• Klare Kompetenzverteilung für die gesamte Lösung
Da die elektronischen Teile gleich sind - gleiche Funktion der Klemmen,
ähnliche Betriebsweise und ähnliche Teile und Ersatzteile für alle Fre-
quenzumrichter - können Sie die drei Montagekonzepte mischen.
FCM 300:
4. Integriert im Motor (FCM 300-Lösung)
• Motor und Frequenzumrichter sind perfekt aufeinander abge-
stimmt
• Optimiertes Kompaktgerät
• Programmierung von Motordaten nicht erforderlich

1.4.3 Ein Produkt konfigurieren

Die dezentralen Motorsteuerungen der Serie FCD 300 werden mit einem Typencode konfiguriert (
FCD 3xx P T4 P66 R1 XX Dx Fxx Txx C0

Netzspannung

FCD 300 sind für 3-phasige Netzspannung 380-480 V lieferbar.
Wahl des Frequenzumrichters
Ein Frequenzumrichter muss auf der Grundlage des gegebenen Motor-
stroms bei maximaler Last des Geräts ausgewählt werden. Der Aus-
gangsnennstrom I muss gleich dem erforderlichen Motorstrom oder
INV
höher als dieser sein.
1.4.4 Schutzart
FCD 300 Geräte sind standardmäßig wasser- und staubgeschützt.
Weitere Informationen finden Sie im Abschnitt
1.4.5 Bremswiderstand
Der FCD 300 ist mit und ohne eingebautes Bremsmodul lieferbar. Zur Bestellung eines Bremswiderstands siehe auch
Ausführung EB mit mechanischer Bremsregelung.
Technische Daten
.
®
MG.90.S1.03 - VLT ist ein eingetragenes Warenzeichen von Danfoss.
siehe auch Bestellen ):
Typische Wellenleistung
P
INV.
Typ [kW]
303 0,37
305 0,55
307 0,75
311 1,1
315 1,5
322 2,2
330 3,0
335** 3,3
* Netz-/Motorspannung 3 x 460-480 V
** t max. 35 °C
amb
Bremswiderstände
1 Das dezentrale Konzept
[HP]
0,50
0,75
1,0
1,5
2,0
3,0
4,0
5,0*
.
1
