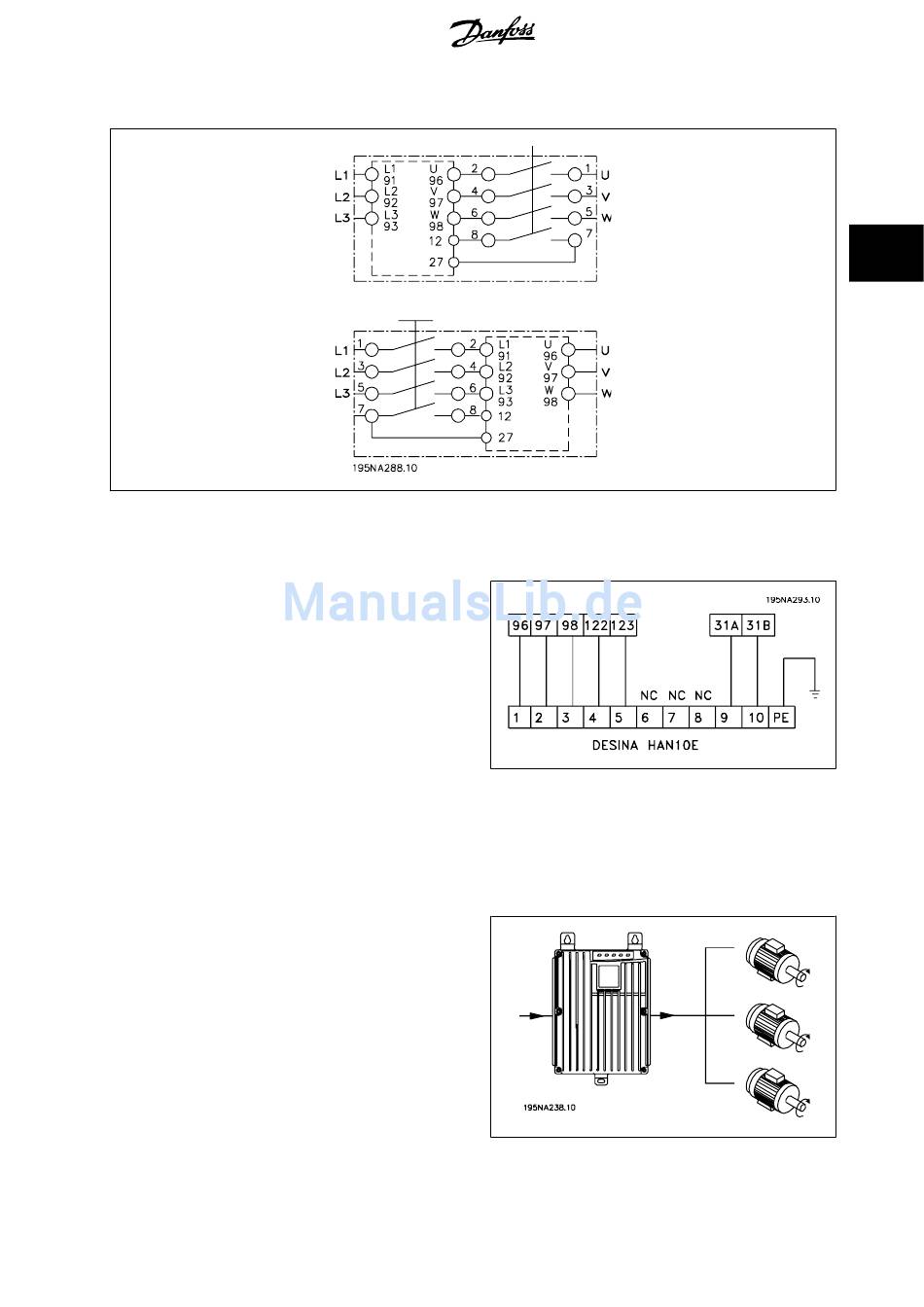

3.5.6 Netz- und Motoranschluss mit Serviceschalter

3.5.7 Anschluss von HAN 10E Motorstecker für T73
HAN 10E Pin-Nr. 1 - Motorphase U
HAN 10E Pin-Nr. 2 - Motorphase V
HAN 10E Pin-Nr. 3 - Motorphase W
HAN 10E Pin-Nr. 4 - Motorbremse, siehe
04.BX.YY
, Klemme 122
HAN 10E Pin-Nr. 5 - Motorbremse, siehe
04.BX.YY
, Klemme 123
HAN 10E Pin-Nr. 9 - Motorthermistor, siehe
MG.04.BX.YY , Klemme 31A
HAN 10E Pin-Nr. 9 - Motorthermistor, siehe
MG.04.BX.YY , Klemme 31A
PE = Protective Earth (Schutzerdung)

3.5.8 Parallelschaltung von Motoren

Der Frequenzumrichter kann mehrere parallel geschaltete Motoren steu-
ern. Wenn die Motoren verschiedene Drehzahlen haben sollen, müssen
Motoren mit unterschiedlichen Nenndrehzahlen eingesetzt werden. Da
sich die Drehzahl der Motoren gleichzeitig ändert, bleibt jeweils das Ver-
hältnis zwischen den Nenndrehzahlen im gesamten Bereich gleich. Der
Gesamtstrom der Motoren darf den maximalen Ausgangsnennstrom I
des Frequenzumrichters nicht übersteigen.
