Henseleit Three-Dee-Fun Handbuch Seite 8

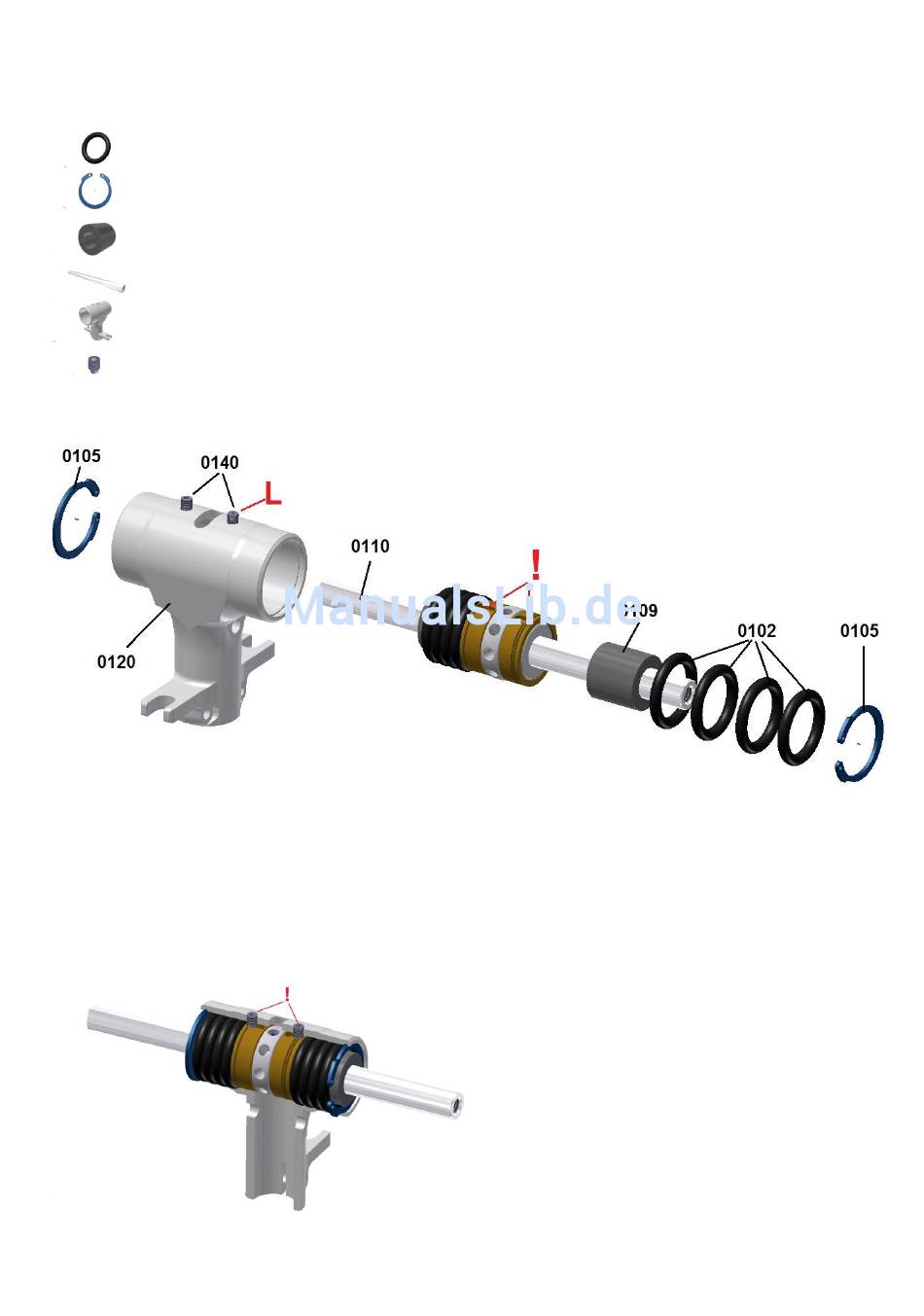

B l a t t l a g e r w e l l e M o n t a g e
0102
0105
0109
0110
0120
0140d
O-Ring 14x3 - NBR80
Sicherungsring Seeger-JV-20
Blattlagerwellenbuchse
Blattlagerwelle 8x110
Rotorkopfzentralstück
Zapfenmade M3x4
8
2
2
1
1
2
F u n k t i o n s b e s c h r e i b u n g:
Im Bild links sehen Sie den Aufbau der verstellbaren
Rotorkopfdämpfung im aufgeschnittenen Zentralstück zum
besseren Verständnis.
Die beiden Druckmuttern liegen hierbei ganz innen am
Bund an und somit sind die O-Ringe völlig entspannt.
Mit einem 3mm Stift kann man durch das Langloch oben
im Zentralstück 0120,
verdrehen und so die beiden Druckmuttern nach außen
bewegen. Dadurch
zusammengedrückt und stützen sich dabei gegen die
beiden Sicherungsringe 0105
Dadurch wird die
Blattwellenlagerbuchsen
wird härter.
Die beiden Zapfenmaden tauchen in die Langlöcher der
Druckmuttern ein und verhindern ein Mitdrehen der
Druckmuttern mit der Spannschraube.
Achtung! Die beiden Zapfenmaden dürfen nicht bis auf den
Grund der Langlöcher eingeschraubt werden (siehe auch
Montageanweisung im Folgenden.
die Spannschraube
werden die O-Ringe
im Zentralstück.
Vorspannkraft auf
0109 erhöht und die Dämpfung
0140a
axial
die
8
