K u f e n
0339
0340
0342
0345
M0420
L0308
NS03
WL03
Kufenplatte
Kufe
Kufenhalter
Verbindungsbolzen 6x62
Inbusschraube M4x20
Linsenkopfschraube M3x8
Stoppmutter M3
U-Scheibe M3 groß
(Baugruppe 3)
2
2
4
2
4
4
4
4

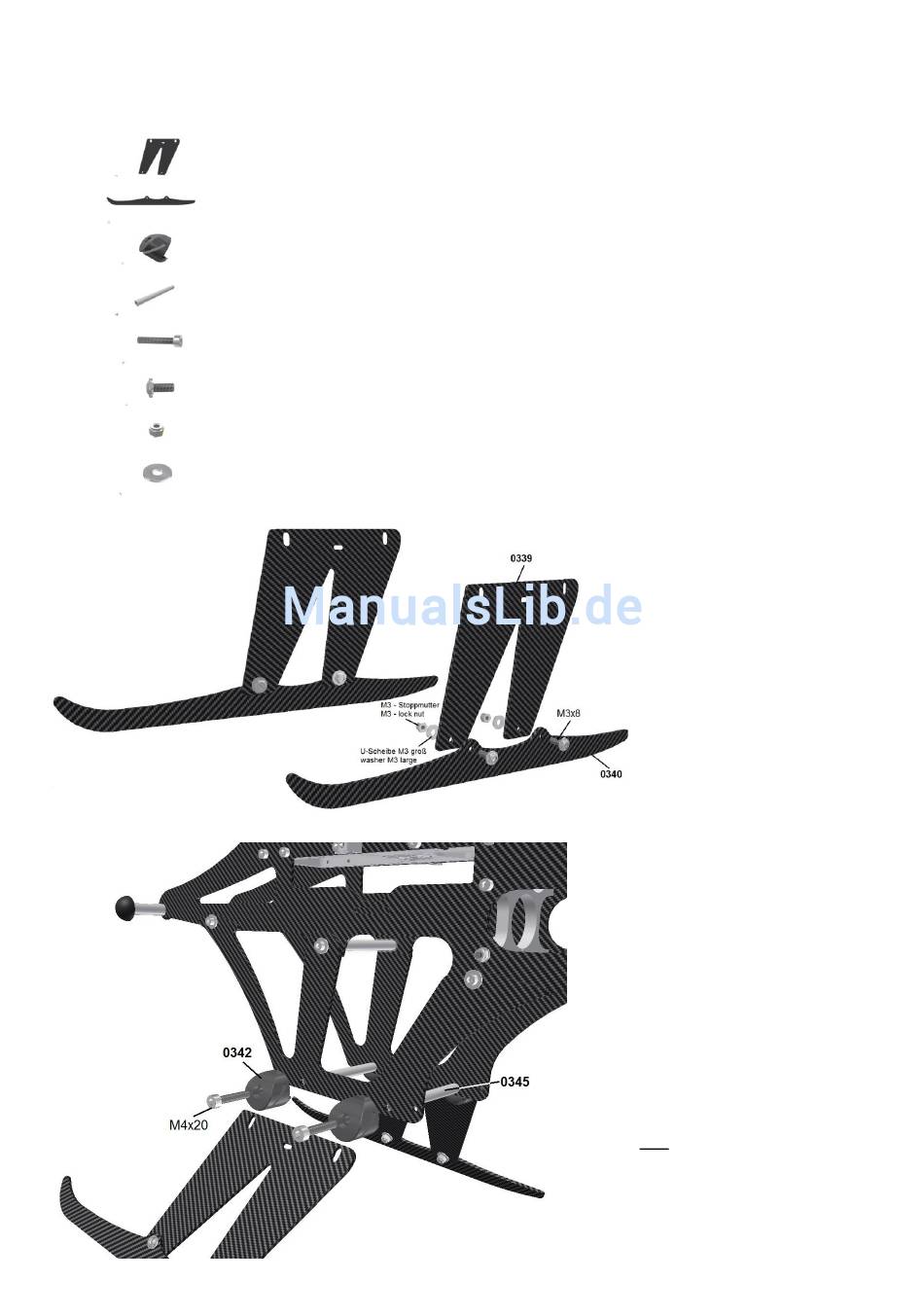

Die Kufen
0340
werden jeweils
von
außen
mit
den
Linsenkopfschrauben
Kufenplatten
0339
verschraubt.
Schieben Sie die Kufenhalter
0342
jeweils
in
Höhe
Langlochs der Kufenplatte bis
zum Anschlag auf die Kufenplatte
auf,
so
dass
sich
Schraube durchschieben läßt.
Anschließend werden die Halter
an den 6x62 Verbindungsbolzen
0345
festgeschraubt.
Die Schrauben müssen unter
Umständen nach einiger Zeit
noch
einmal
nachgezogen
werden, da sich der Kunststoff
etwas setzt.
Für diese Schrauben braucht
kein Loctite verwendet werden,
da
sie
sich
durch
Verspannung auch so nicht lösen
und
sich
so
auch
herausschrauben lassen, ohne
den Verbindungsbolzen mit einer
Zange festhalten zu müssen.
M3x8
auf
den
des
die
M4-
die
wieder
32
