Kapitel – 9
V o r b e r e i t u n g
0900a
0900b
0938
0939b
L0308
M o n t a g e d e r U m l e n k r o l l e z w i s c h e n d e n L e i t w e r k s p l a t t e n
0902a
0902b
0902c
0907
L0306
M0335
NS03
H e c k g e t r i e b e
S e i t e n l e i t w e r k s p l a t t e
Seitenleitwerksplatte
Bundlager 5x13x4
Umlenkhebelbefestigung
Bundlager 4x10x4
Linsenkopfschraube M3x8
Umlenkrolle
Bundlager 3x10x4
Distanzhülse 3x6x6,65
Distanzhülse 6x28
Linsenkopfschraube M3x6
Inbusschraube M3x35
Stoppmutter M3
r e c h t s
Im
links
sehen

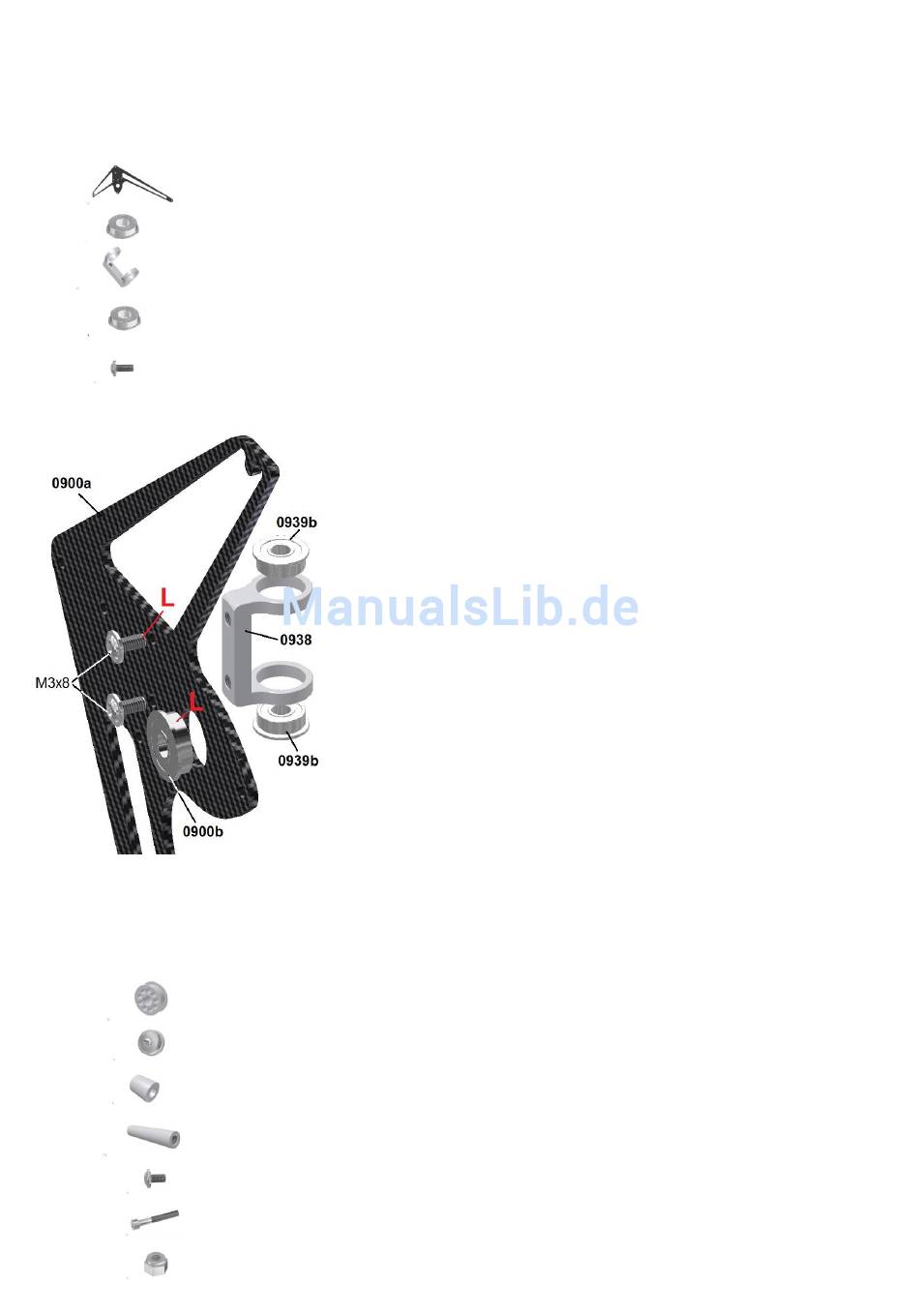

Seitenleitwerksplatte, die später rechts sitzt.
Die
Platte
dient
gleichzeitig
Heckrotorwellenlager 0900b, welches von uns schon mit Loctite
eingepresst wurde.
Achtung!
Achten Sie darauf, dass der Bund des Lagers jeweils
auf der Innenseite des Leitwerks sitzen muss, damit die Einheit
später nicht seitlich herausrutschen kann.
Der Bund muss an der Platte anliegen, da ansonsten das
Abstandsmaß später nicht stimmt. Das Lager schaut dabei ca.
1mm auf der Außenseite der Seitenleitwerksplatten heraus.
Montieren Sie die Umlenkhebelbefestigung
mit
den
beiden
M3x8
Seitenleitwerksplatte 0900a.
Bei der Montage bzw. Demontage der Lager
achten, dass die beiden Schenkel mit den Lagersitzen nicht
verbogen werden.
2
2
1
2
2
Sie
die
Vorbereitung
als
Lagersitz
0938
laut Zeichnung
Linsenkopfschrauben
0939b
1
2
3
1
2
1
1
(Baugruppe 9)
der
für
das
an
der
ist darauf zu
42
