R e g l e r p l a t t e n m o n t a g e
0209
0210
0212
0213
SW030610
M0310
NS03
L0308

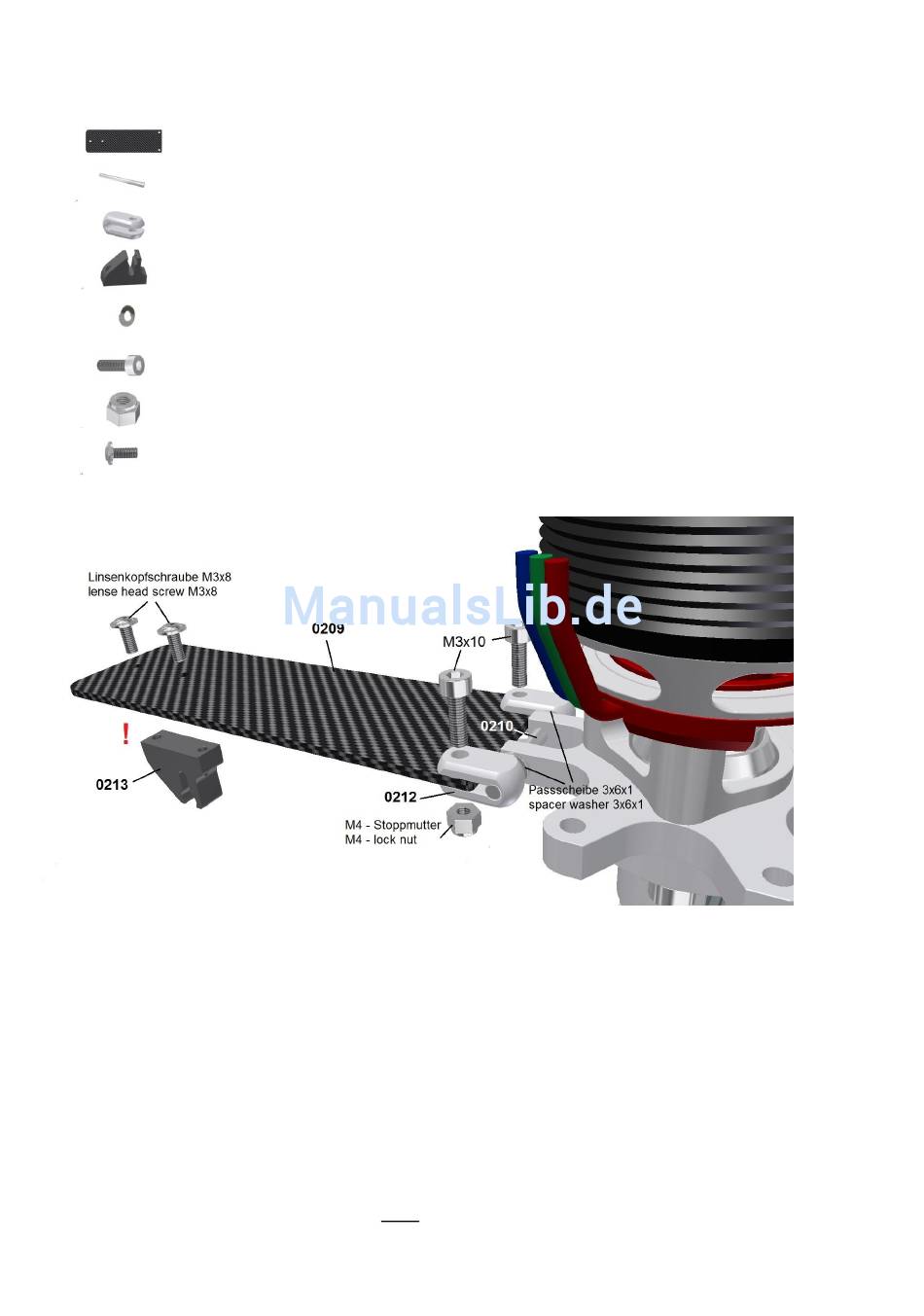

Die Reglerplattenverriegelung
(Optional gibt es für den Kosmik-Regler eine passende Reglerhalteplatte mit der Bestellnummer 0209K)
Achtung!
Die Schrauben schneiden sich in den Kunststoff hinein und müssen mit Gefühl angezogen werden, um nicht zu
überdrehen.
Die Scharnierachse
0210
Passscheibe 3x6x1 und das Reglerplattenscharnier
Die Reglerplatte wird von vorne in die Schlitze der Scharniere eingeführt und mit der M3x10 Schraube und der M3-
Mutter gut festgezogen. Falls die Carbonplatte etwas zu dick ist, kann man das Scharnier vorne etwas
auseinanderspreizen.
Falls die Klemmung der Scharniere nicht ausreicht um die Achse zu halten, reicht es wenn man diese zusätzlich mit
einem Tropfen Sekundenkleber an der Stirnseite eines Scharniers sichert.
Die Achse sollte sich in der Querbohrung des Motorhalters leicht drehen können. Geben Sie jeweils von der Innenseite
her einen Tropfen Dry Fluid auf die Achse.
Reglerhalteplatte
Scharnierachse 3x35
Reglerplattenscharnier
Reglerplattenverriegelung
Passscheibe 3x6x1
Inbusschraube M3x10
Stoppmutter M3
Linsenkopfschraube M3x8
0213
wird mit den M3x8 Linsenkopfschrauben an der Reglerhalteplatte
wird in die Querbohrung des Motorhalters eingeschoben und dann von jeder Seite eine
0212
1
1
1
1
2
2
2
2
aufgesteckt, so dass die Achse mittig sitzt.
(Baugruppe 2)
0209
verschraubt.
