M o n t a g e d e r S e i t e n l e i t w e r k s p l a t t e n a m H e c k r o h r
0800
0901
0905
M0312
W03

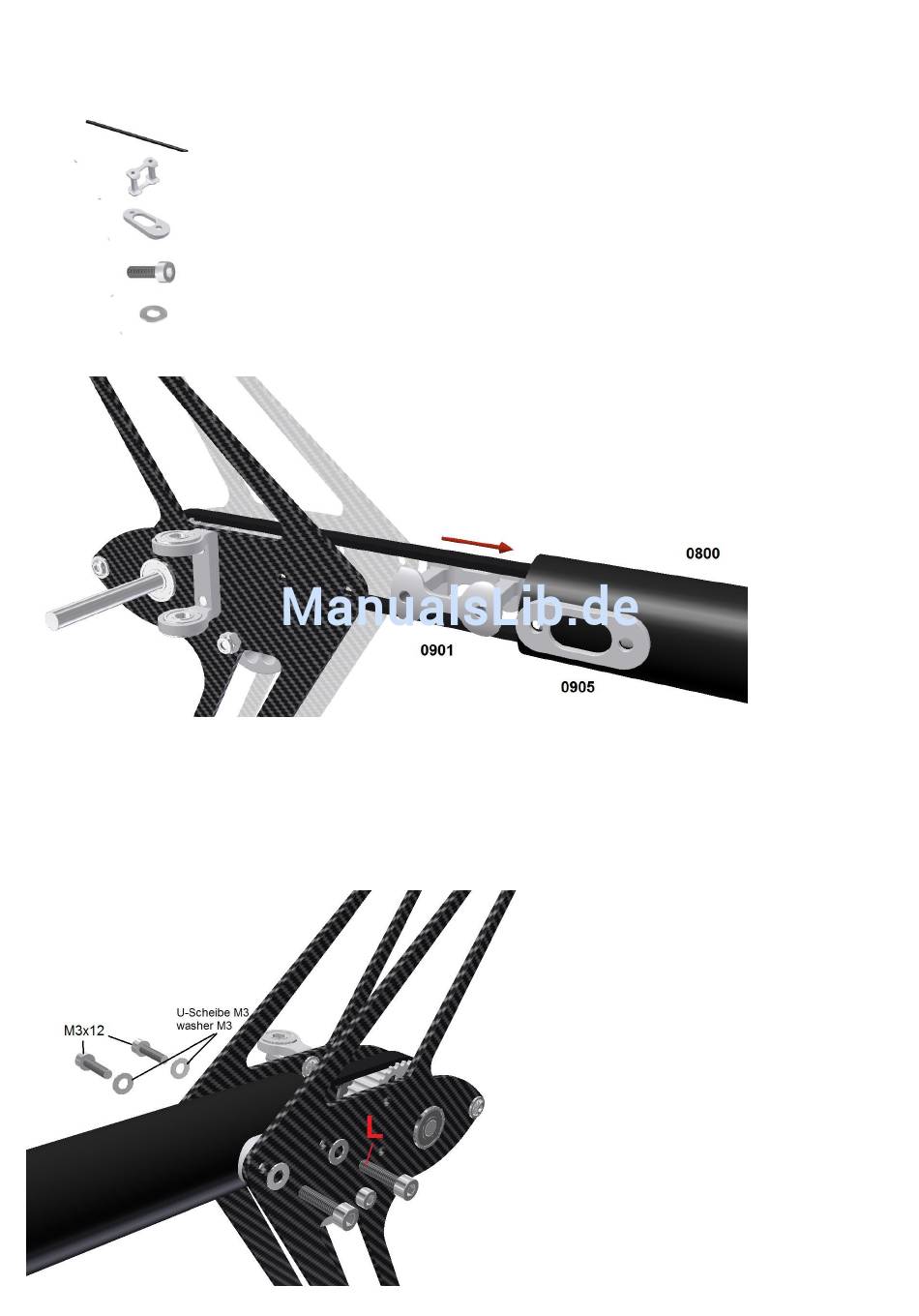

Ziehen Sie den Heckriemen mit Hilfe eines langen Drahthakens oder einer Schnur durch das Heckrohr und fädeln Sie
dabei den Befestigungseinsatz
Gewindebohrungen mit den Heckrohrbohrungen fluchten.
Positionieren Sie beim Aufschieben der Leitwerkseinheit die beiden Formstücke
Heckrohr 25 x 850
Befestigungseinsatz
Formstück Seitenleitwerksbefestigung
Inbusschraube M3x12
U-Scheibe M3
0901
zwischen den beiden Riemensträngen in das Heckrohr
1
1
2
4
4
0905
beidseitig des Heckrohres.
Die Einheit wird mit den vier M4x12 Schrauben und
U-Scheiben am Heckrohrende verschraubt.
Schrauben mit Loctite sichern und im Wechsel
schrittweise gut anziehen.
0800
ein, so dass die
44
