N i c k s e r v o z a h n s t a n g e
0642
0644
0645
0650b
G0306
M0308

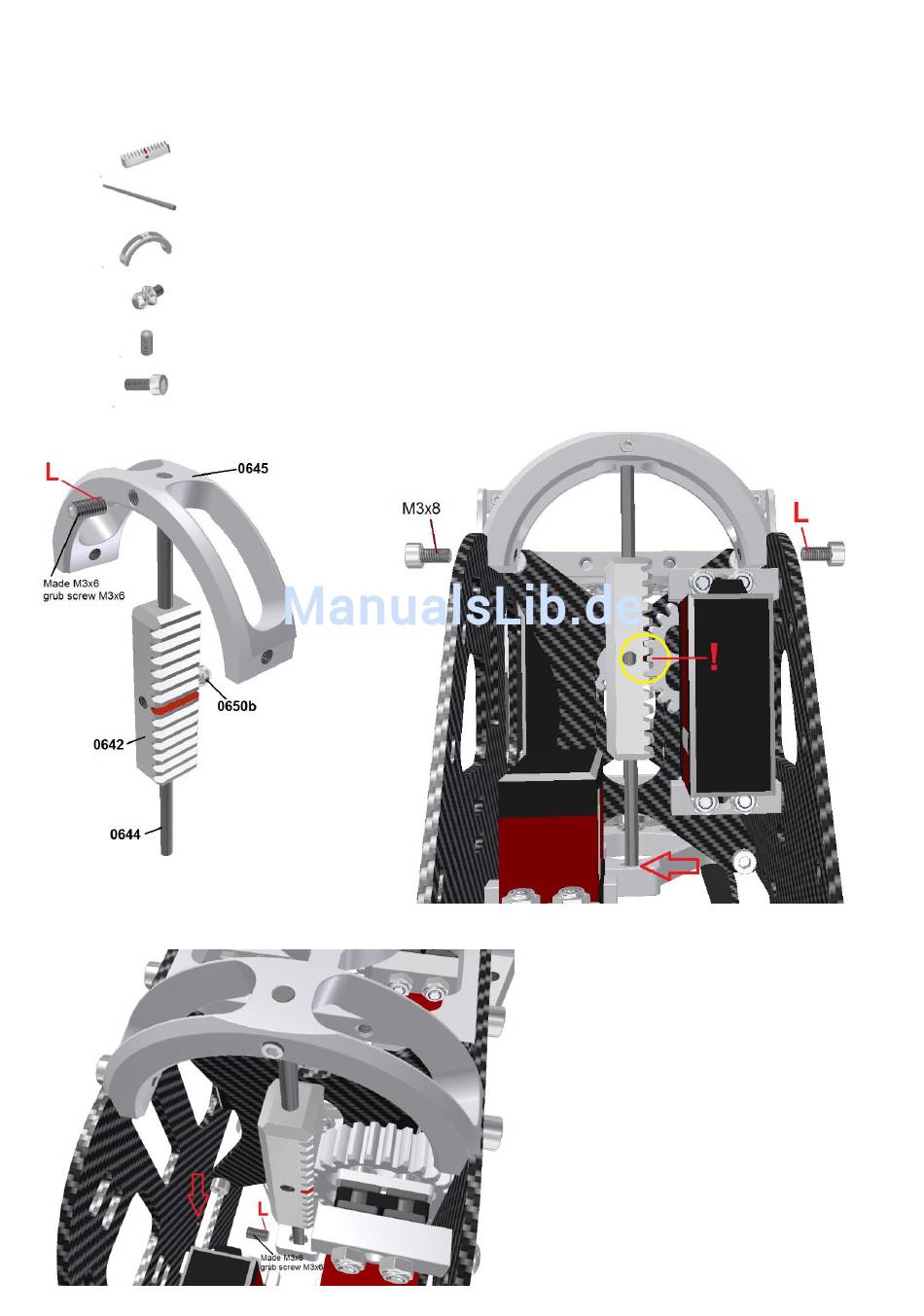

Die Nickzahnstangeneinheit wird ähnlich wie
die der Rollservos vorbereitet (Bild oben).
Zahnstange
Zahnstangenführungsachse 3x98
Nickzahnstangenführungsachsenhalter
Kugelbolzen M3x4 – 4lang
Made M3x6
Inbusschraube M3x8
1
1
1
1
2
2
Montieren Sie den Halter
beiden
Chassisplatten,
Zahnlücke der Zahnstange
markierten Zahn des Nickservos eingreift
Kreis) und die Führungsachse
Langloch der unteren Lagerplatte geführt ist
Pfeil
- Bild rechts oben)
Die Made M3x6 kann mit einem Steckschlüssel
durch die Bohrung im Chassis
links) geführt werden und soweit in die seitliche M3-
Bohrung der unteren Lagerplatte hinein geschraubt
werden, dass sie die Achse leicht berührt, wenn die
Zahnstange gerade spielfrei am Zahnrad anliegt.
Von dort aus noch ca. eine halbe Umdrehung
weiterdrehen, um eine leichte Vorspannung zu
erhalten.
(Baugruppe 6)
0645
zwischen den
so
dass
die
mittlere
0642
in den zuvor
(gelber
0644
in dem
(roter
– Bild
(roter Pfeil
29
