Henseleit Three-Dee-Fun Handbuch Seite 20

Auf den nachfolgenden Zeichnungen finden Midiservos mit einer Gehäusebreite von 15mm Verwendung. Bei
Standardservos mit 20mm Gehäusebreite stehen die Klötzchen der Rollservos nur 0,2mm über die
Servogehäuseseitenwand hinaus.
N i c k s e r v o - V o r b e r e i t u n g

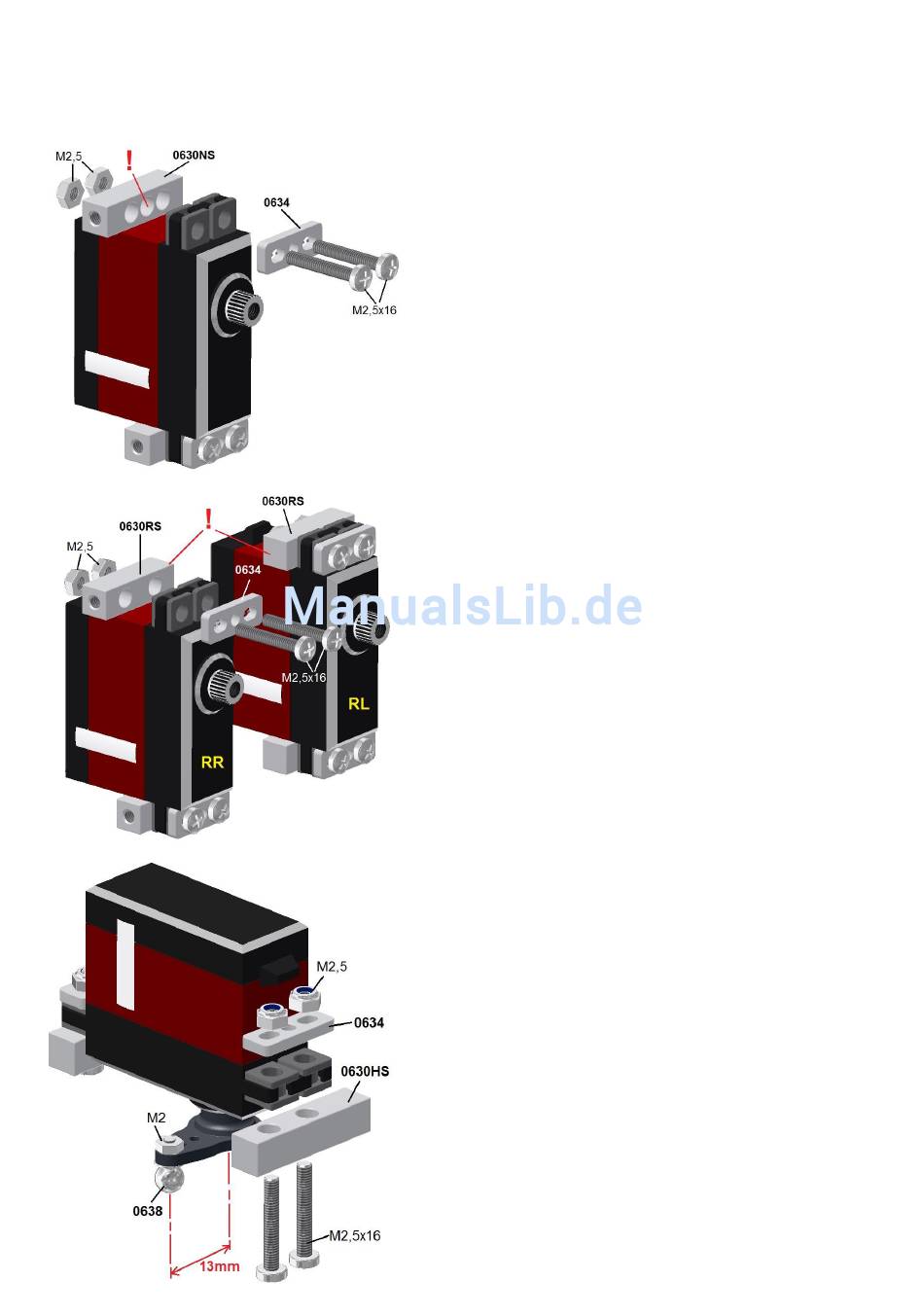

Das Nickservo wird laut Zeichnung an den Servobefestigungs-
klötzchen 0630NS (durch drei Bohrungen gekennzeichnet),
verschraubt.
Die Servobefestigungsplättchen dienen dazu, die Gummis
großflächig soweit zusammenzupressen, bis die Servos
stramm und spielfrei sitzen.
Ziehen Sie die M2,5x16 Schrauben bzw. M2,5-Muttern
schrittweise gleichmäßig an und achten Sie darauf, dass die
Klötzchen nicht schief oder ungleichmäßig sitzen.
Dieses Servo wird im nächsten Bauabschnitt hinten auf der
Innenseite der rechten Chassisplatte montiert.
R o l l s e r v o - V o r b e r e i t u n g
Beide Rollservos werden wie das Nickservo auf den
entsprechenden Servobefestigungsklötzchen
befestigt.
Achten Sie auf die richtige Positionierung der M3-Gewinde-
löcher an der Stirnseite der Klötze, die jeweils nach außen
schauen müssen.
Diese Servos werden später jeweils vorne innen an der linken
bzw. rechten Chassisplatte montiert.
H e c k s e r v o - V o r b e r e i t u n g
Das Heckservo wird anders als die Taumelscheibenservos mit
der Oberseite der Befestigungslaschen auf die Servo-
befestigungsklötzchen 0630HS montiert.
Ein Servohebel wird entsprechend der Zeichnung montiert und
mit dem Kugelbolzen 0638
Der Abstand vom Kugelbolzen zur Servoachsenmitte soll ca.
13mm betragen.
Die übrigen in der Tüte befindlichen Linsenkopfschrauben
M3x6 und die U-Scheiben M3-groß werden später im Kapitel 4
zur Befestigung der Servos an den Chassis-Seitenplatten
benötigt.
versehen.
0630RS,
20
