0808
0809
M0325
NS03

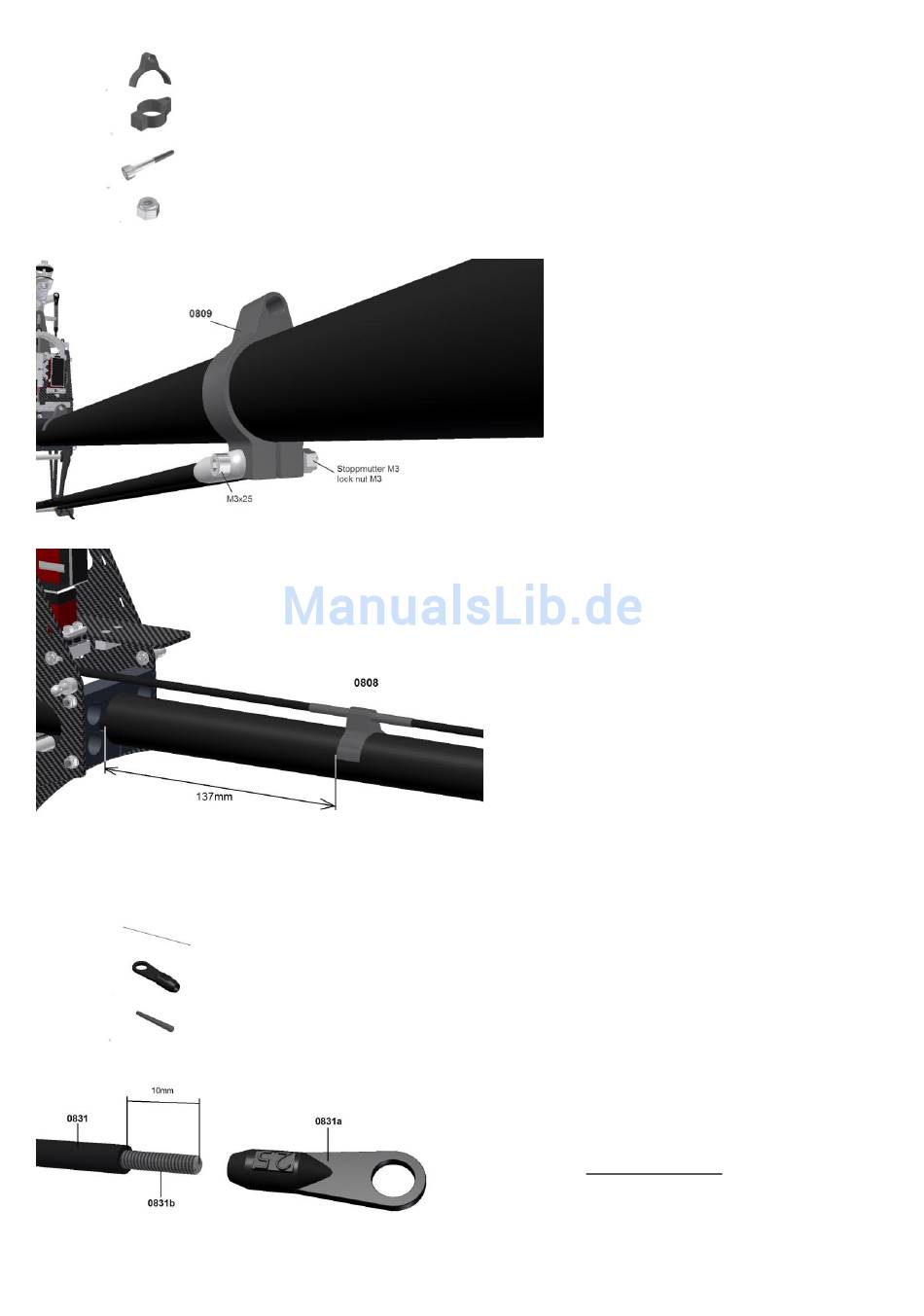

S c h u b s t a n g e H e c k a n l e n k u n g
0831
0831a
0831b
Schubstangenführung vorne
Heckstützenbefestigung
Inbusschraube M3x25
Stoppmutter M3
Schubstange 4x 807mm
Kugelgelenk 19mm
Gewindestift M2,5 x 25
Kleben Sie die Gewindestifte
Sekundenkleber beidseitig in die Schubstange
dass sie jeweils ca. 10mm herausschauen.
Hinweis:
oft nur recht schwer auf die Gewindestifte aufdrehen lassen,
ist es sinnvoll sie vor dem Einkleben erst einmal auf- und
wieder abzuschrauben. Man kann den Gewindestift dazu
mit
anschließend in der Schubstange verklebt wird.
Drehen Sie abschließend erst nur ein Kugelgelenk auf eine
Schubstangenseite, nachdem der Kleber gut getrocknet ist.
1
1
1
1
Die Heckstützenbefestigungsschelle
lässt sich soweit auseinanderspreizen, dass
man sie über das Heckrohr streifen kann.
Befestigen Sie die beiden Streben mit der
M3x25 Schraube zunächst erst lose an der
Schelle.
Stecken Sie nun erst eine der beiden 8mm
Kugelgelenke
Strebenanschlusskugel vorne am Chassis,
so dass die Schelle auf die richtige Position
rutscht.
Überprüfen Sie dann, ob die zweite Strebe
die gleiche Länge wie die erste hat, indem
Sie das Kugelgelenk lose auf die zweite
Kugel halten.
Stimmt die Länge nicht überein, können Sie
das Kugelgelenk noch etwas auf dem
Gewinde verdrehen, bis es passt und dann
auch aufdrücken.
Nun wird die Schelle hinten ausgerichtet, so
dass
die
Schubstangenführungsbohrung
mittig über dem Heckrohr steht und gut
festgezogen.
Die vordere Schubstangenführung
mit dünnem
klebeband) in einem Abstand von ca. 137mm
vom Heckrohrspannflansch mittig auf das
Heckrohr aufgeklebt.
1
2
2
Da sich die Kugelgelenke
einer
Zange
in
dem
0809
auf
die
dazugehörige
0808
Doppelklebeband (Teppich-
0831b
mit dünnflüssigem
0831
ein, so
0831a
beim ersten Mal
Bereich
festhalten,
wird
der
54
