T a u m e l s c h e i b e n v e r d r e h s i c h e r u n g
0420
L0308
A u f l a g e f ü r S t a b i l i s i e r u n g s – S y s t e m
0218
0219
C2506
L0306
Taumelscheibenverdrehsicherung
Linsenkopfschraube M3x8
Stabi - Auflageplatte
Auflagenbefestigungsklötzchen
Senkkopfschraube M2,5x 6
Linsenkopfschraube M3x6
1
2

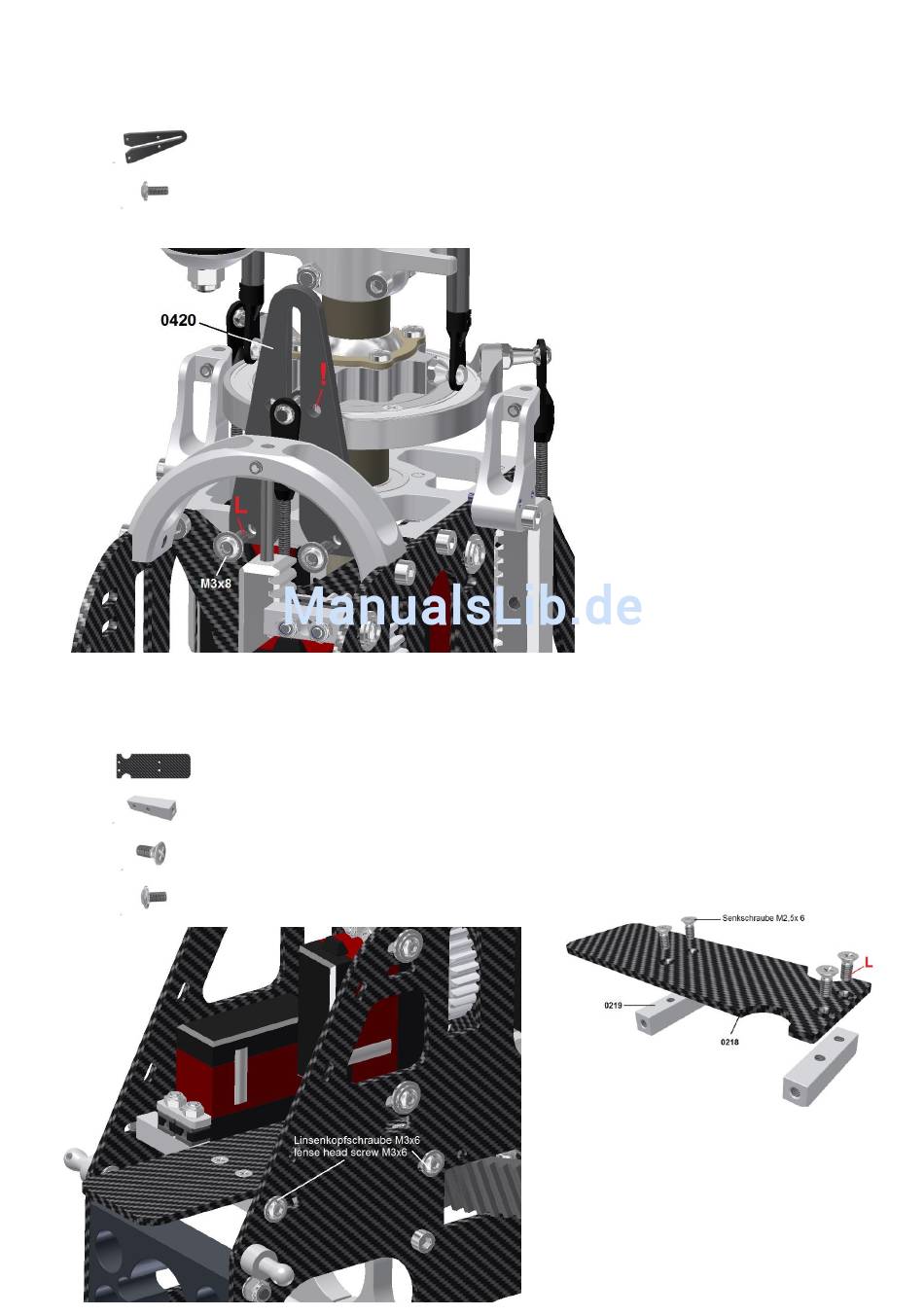

Die
Taumelscheibenverdrehsicherung
0420
wird
von
zylindrischen
Teil
bolzens geschoben und mit zwei M3x8
Linsenkopfschrauben an der hinteren
Stirnseite
der
verschraubt (Loctite verwenden).
Achtung!
Die
Bohrungen der Verdrehsicherung dienen
als Markierung für die Neutralstellung
des hinteren Spezialkugelbolzens.
Wenn Sie genau von hinten auf die
Mechanik schauen und der Kugelbolzen
zwischen den Bohrungen genau auf
gleicher Höhe sitzt, steht die Taumel-
scheibe neutral.
Vorderer Referenzpunkt sind wie schon
auf der letzten Seite beschrieben, die
beiden Rollzahnstangenführungsachsen-
halter.
1
2
4
2
Die Carbonplatte
0218
für das Stabilisierungs-
system wird mit den M2,5x6 Senkschrauben auf
den
beiden
Befestigungsklötzchen
verschraubt (Loctite verwenden).
Achten Sie darauf, dass die M3-Gewinde der
Stirnseiten wie auf dem Bild oben zur richtigen
Seite zeigen.
(Baugruppe 4)
oben
über
den
des
Spezialkugel-
oberen
Lagerplatte
beiden
zusätzlichen
(Baugruppe 2)
0219
36
