S e r v o m o n t a g e C h a s s i s p l a t t e l i n k s

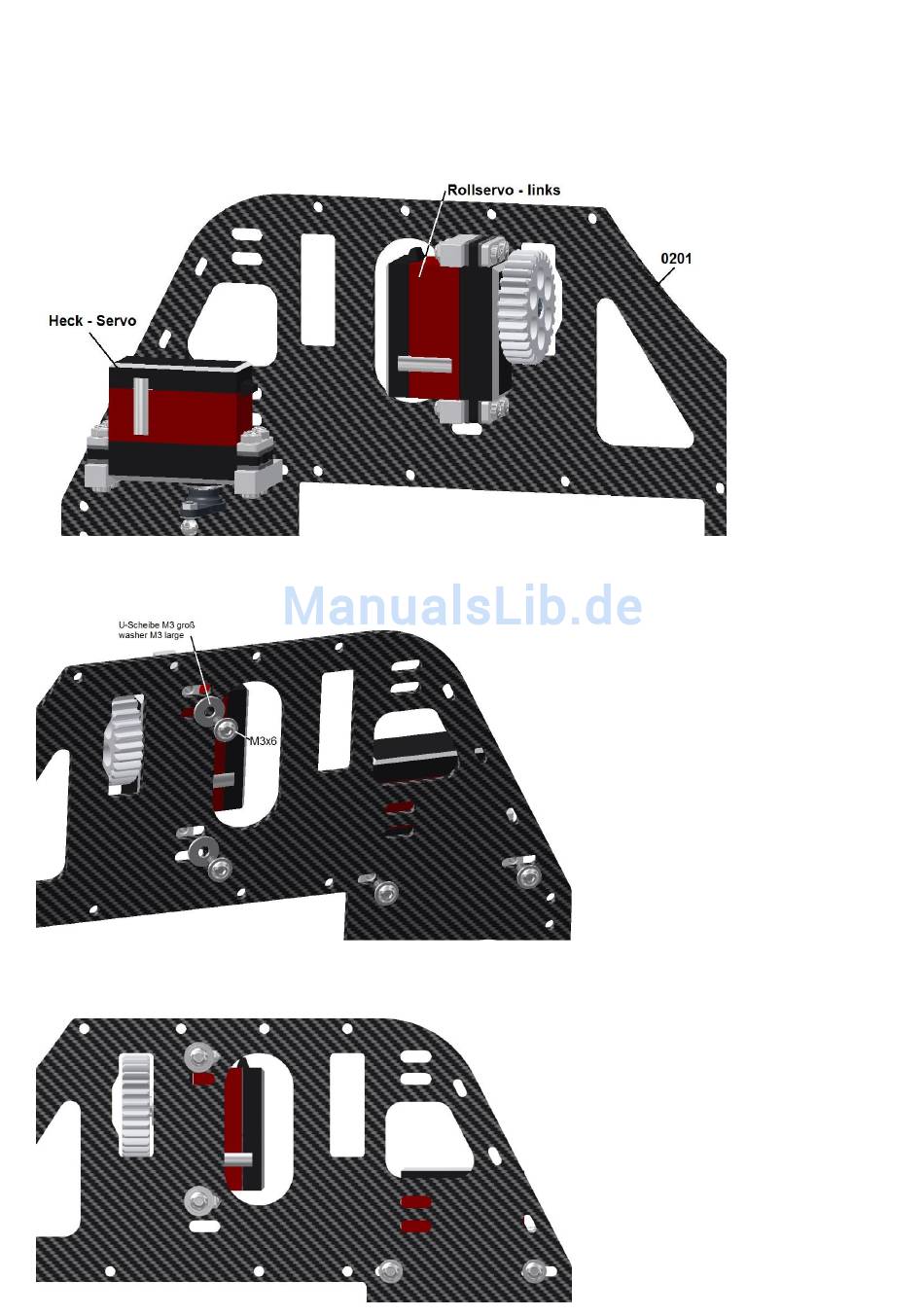

Die folgenden drei Bilder zeigen die Montage des linken Rollservos und des Heckservos an der Innenseite der linken
oberen Chassisplatte
0201
Ansicht von der Chassisinnenseite
Ansicht von der Chassisaußenseite
Das linke Rollservo wird spiegelbildlich
entsprechend dem rechten Rollservo an
der linken Chassisplatte montiert.
Das Heckservo wird laut Zeichnung an
den beiden horizontal ausgerichteten
Langlöchern montiert und dabei je nach
verwendetem Servo, so weit wie möglich
nach hinten geschoben.
Die M3x6 Schrauben für das Heckservo
werden ohne Unterlegscheiben montiert.
23
