B l a t t a n l e n k u n g s g e s t ä n g e
0121a
0121b
0121c

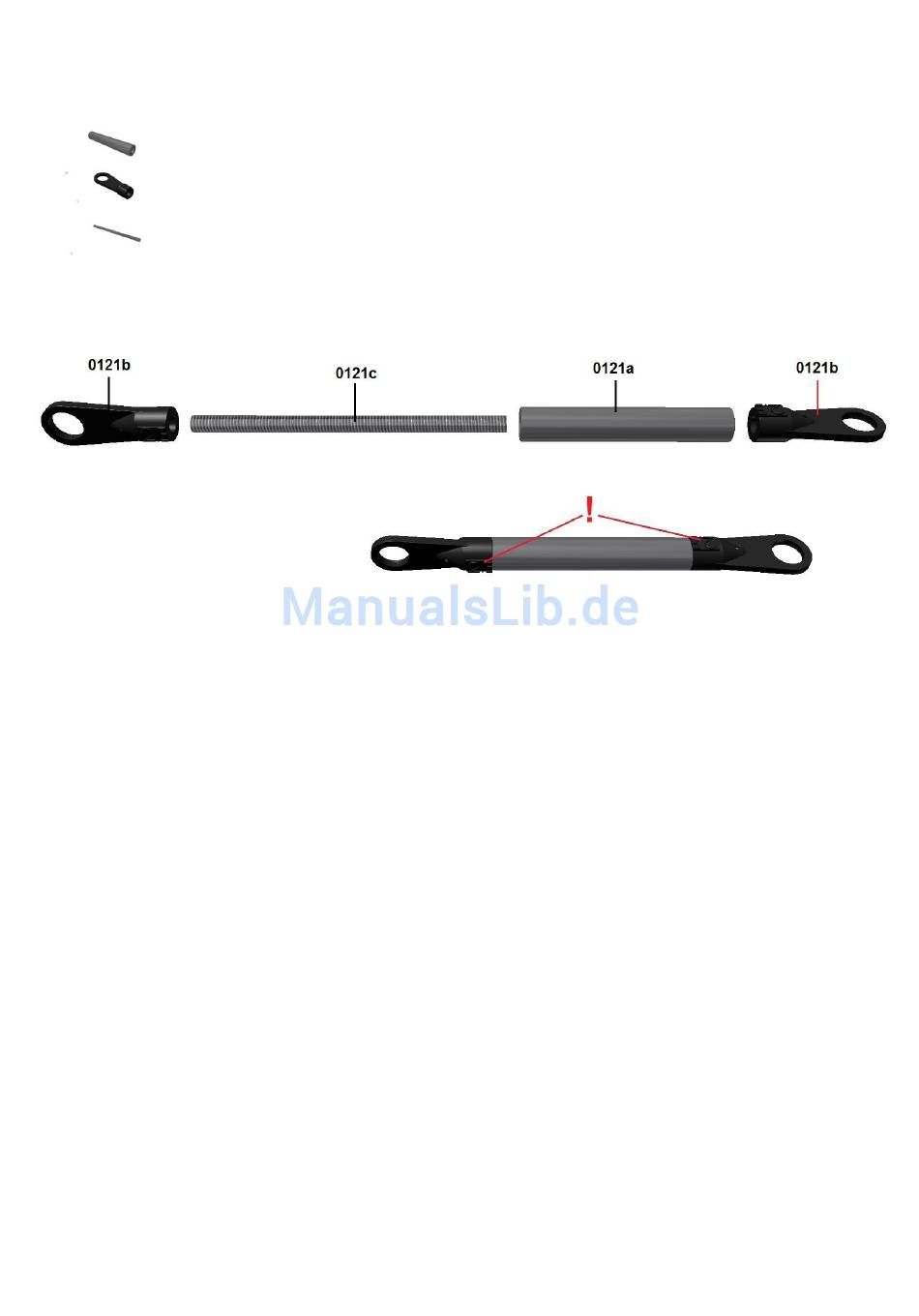

Montieren Sie die Gestänge entsprechend der Zeichnung oben. Setzen Sie die Kugelgelenke beim Aufdrehen möglichst
fluchtend an, um die Bohrung nicht aufzuweiten.
Achtung! Drehen Sie die beiden Gelenke
und drehen Sie sie dann soweit zurück, dass die Schriftzüge „2,5" so im 90°-Winkel zueinander stehen, wie es auf der
Zeichnung unten zu sehen ist.
Nicht versuchen die Gelenke weiter zusammenzudrehen, wenn sie bereits stramm auf dem Kunststoffröhrchen aufliegen,
da ansonsten die Gewindestange
Distanzhülse 30mm
Kugelgelenk 15mm
Gewindestange M2,5 x 45
0121b soweit zusammen, bis Sie gerade an der Distanzhülse
0121c im Gelenk durchdrehen kann und somit die Festigkeit nicht mehr gegeben ist.
2
4
2
0121a anliegen
