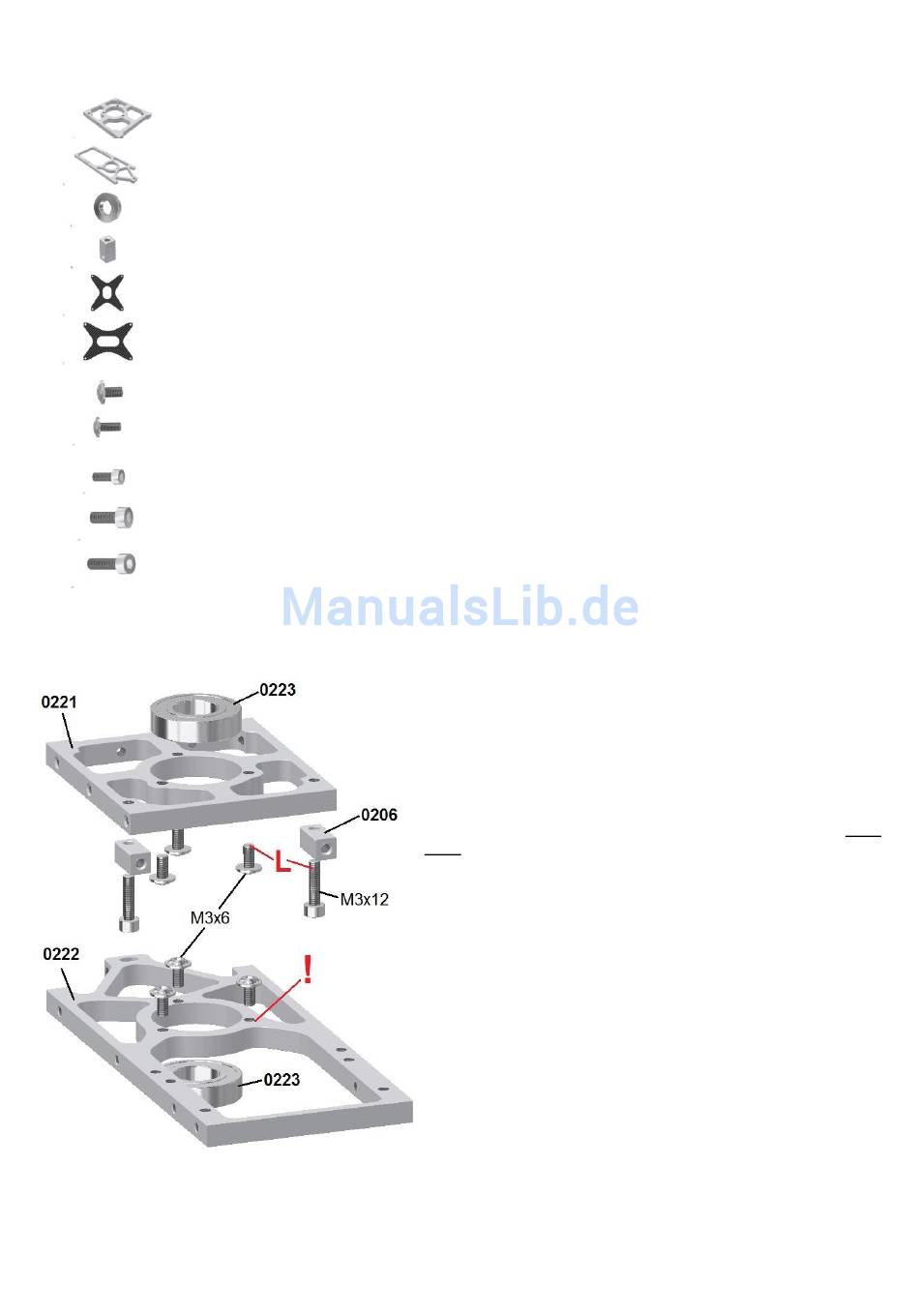

L a g e r p l a t t e n v o r b e r e i t u n g
0221
0222
0223
0206
0207
0208
L0306
L0308
M0306
M0308
M0312
Lagerplatte oben
Lagerplatte unten
Lager 12x24x6
Befestigungsklotz X-Versteifung
X-Versteifung vorne
X-Versteifung hinten
Die Rotorwellenlager 12x24x6 werden so in die Platten
eingepresst, dass sie bündig mit der Oberfläche abschließen.
Durch erwärmen der Platte kann man sich die Arbeit
erleichtern.
Das Lager in der unteren Platte wird durch die drei M3x6
Linsenkopfschrauben gegen Herausrutschen nach oben und
das Lager der oberen Platte gegen Herausrutschen nach unten
gesichert.
Achtung!
Seite kräftig gesenkt, so dass der Schraubenkopf in jedem Fall
auf der Platte aufliegt. Achten Sie darauf, die Platten jeweils
richtig herum zu verwenden, so dass die Sicherungsschrauben
der Kugellager von dieser Seite eingeschraubt werden.
Die beiden Befestigungsklötze
der vordere X-Versteifung dienen, werden von unten auf der
oberen Lagerplatte verschraubt.
Achten Sie beim Festziehen der M3x12 Schrauben darauf, dass
die seitliche Außenkanten der Klötze deckungsgleich mit der
seitlichen Außenkante der Lagerplatte sind und nicht schief
stehen.
Am einfachsten lässt sich das gewährleisten, wenn Sie die
Lagerplatte auf einer glatten Unterlage auf die Außenkante
stellen und beim Festziehen der Schraube das Klötzchen
ebenfalls auf die Unterlage drücken.
1
1
2
4
1
1
6
2
4
12
4
Die drei M3-Bohrungen in der Platte sind auf einer
0206
die später zur Befestigung
24
