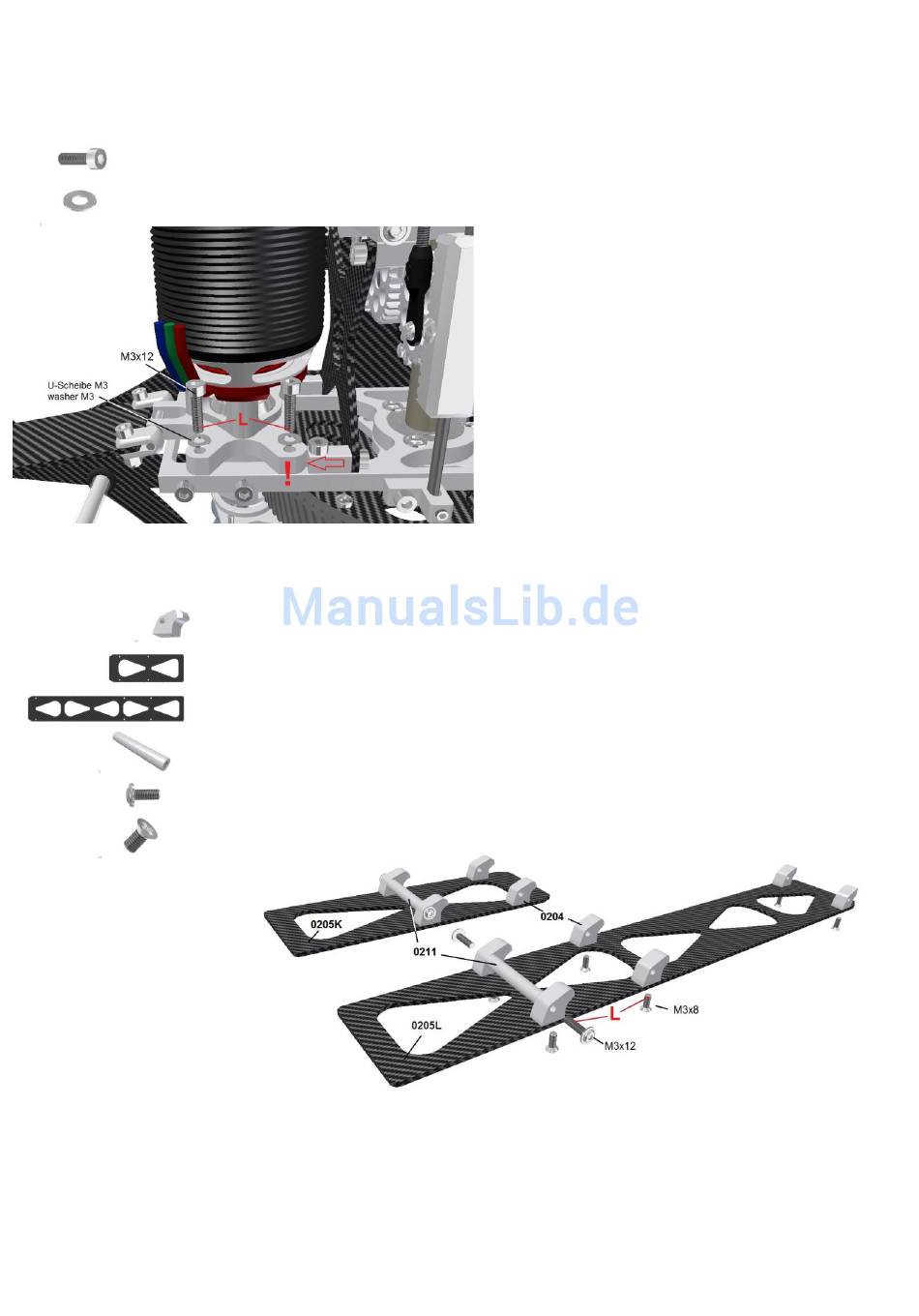

M o n t a g e d e r M o t o r e i n h e i t i m C h a s s i s
M0312
Inbusschraube M3x12
W03
U-Scheibe M3
S c h n e l l w e c h s e l a k k u h a l t e r
0204
0205K
0205L
0211
L0312
C0308
Es gibt zwei verschiedene Akkuhalter.
Akkupacks. Im Prinzip sind sie vom Aufbau her identisch, nur dass die lange Platte hinten noch zwei zusätzliche
Befestigungshaken hat. Befestigen Sie die Haken
beiden vorderen Haken wird noch der Verriegelungsbolzen
montieren zu können, empfehle ich den Bolzen zunächst provisorisch, ohne Loctite mit den M3x12 Linsenkopfschrauben,
jeweils zwischen die anderen Haken zu schrauben und diese dann an der Akkuplatte zu befestigen. Ziehen Sie die
Senkschrauben M3x8 mit etwas Loctite gut an, so dass die Haken festsitzen und sich nicht mehr verdrehen können.
Lösen Sie dann den Bolzen und verfahren genauso mit dem nächsten Hakenpaar. Zum Schluss werden die vorderen
Haken befestigt und der Bolzen bleibt dann dort endgültig montiert. Dort werden die M3x12 Linsenkopfschrauben dann
auch mit Loctite gesichert.
4
4
Befestigungshaken
Akkuplatte kurz (6-7S)
oder alternativ
Akkuplatte lang (8-12S)
Verriegelungsbolzen
Linsenkopfschraube M3x12
Senkkopfschraube M3x8
0205L
für lange 8S bis 12S Akkupacks, oder die
0204
mit den M3x8 Senkschrauben auf der Platte. Zwischen den
Fädeln Sie die komplette Motoreinheit von oben in den
Rahmen der unteren Lagerplatte der Mechanik ein.
Durch die Auflage auf der Platte ist eine absolut exakte
Parallelität der Ritzelwelle zur Rotorwelle gegeben.
Die Motorhalterung wird mit vier M3x12 Schrauben und
U-Scheiben M3 auf der Platte befestigt (Loctite
verwenden).
Achtung!
Die Bohrungen der Motorhalterung sind
größer gebohrt, so dass man die Einheit etwas vor und
zurück schieben kann, um bei Bedarf das Spiel
zwischen Ritzel und dem Hauptzahnrad einzustellen.
Normalerweise liegt eine korrekte Einstellung vor,
wenn man die Halterung bis zum Anschlag an die
Befestigungsklötze der X-Versteifung (siehe
schiebt. Hier sollte das Ritzel an keiner Stelle des
Hauptzahnrades klemmen, ansonsten können Sie
durch zwischenstecken einer Fühlerlehre auf beiden
Seiten einen reproduzierbaren Abstand einstellen, bei
der überall ein minimales Spiel vorhanden ist. Ziehen
Sie
nach
dem
Festziehen
Fühlerlehren
heraus
verwendete Stärke, so dass sich die Einstellung nach
einer
Demontage
reproduzieren lässt.
4 bzw. 6
1
1
1
2
4 bzw. 6
0211
montiert. Um sehr einfach alle Haken schön parallel
roter
der
Schrauben
und
merken
Sie
sich
der
Motoreinheit
0205K
für kurze 6S oder 7S
Pfeil)
die
die
wieder
41
