T a u m e l s c h e i b e n a n l e n k u n g
0650a
0650c

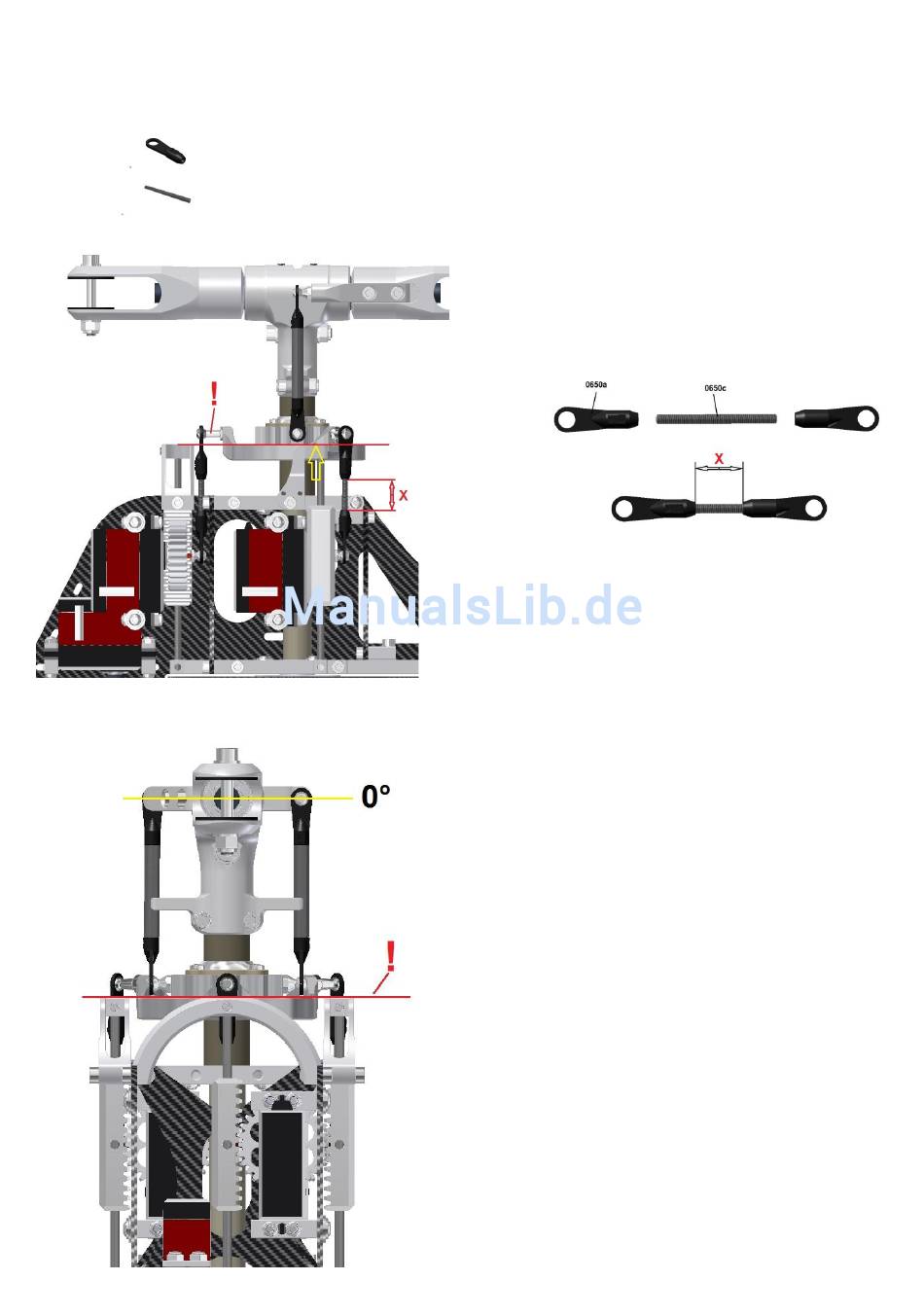

Kugelgelenk 19mm
Gewindestange M2,5x33
Schrauben Sie jeweils die zwei Kugelgelenke
drei Gewindestangen
Das Abstandsmaß „X" hängt von der Position der Zahnstange
ab, die in der Höhe je nach verwendetem Servotyp, leicht
variieren kann.
Stellen Sie hier zunächst einmal ein Maß von ca. 13mm bei
allen drei Gestängen ein.
Drücken Sie die Gestänge erst jeweils mit dem Schriftzug „2,5"
nach außen zeigend auf die Kugelbolzen der drei Zahnstangen
auf.
Achtung!
werden, dass der Spezialkugelbolzen mit dem schlanken
zylindrischen Schaft nach hinten zum Nickservo zeigt (Bild
oben links).
Richten Sie sie zunächst nach Augenmaß aus. Die Fixierung
erfolgt im Anschluss durch die Taumelscheibenverdreh-
sicherung (siehe nächste Seite).
Bringen Sie die drei Taumelscheibenservos in Neutralposition
(Pitchknüppelmittelstellung).
Das können Sie entweder wie bei der Servozahnradmontage
auf S.21 beschrieben machen, oder die Servos schon direkt an
ihr Stabisystem anschließen und im Setup-Modus die Servos in
Neutralposition für die Null-Grad Pitcheinstellung bringen.
Stellen Sie nun die einzelnen Gewindestangenlängen so ein,
dass die Taumelscheibe in beiden Achsen horizontal liegt und
sich die Oberseite der Taumelscheibenkugellagerebene jeweils
mit den Oberkanten der drei Führungsachsenhalter deckt
(siehe jeweils
verschiedenen Achsen.
Diese drei Oberkanten dienen als Referenzebene (siehe auch
gelben
scheibe keine Lehre mehr notwendig ist. Der Abstand der
Taumelscheibenunterseite zur Lagerplatte beträgt dann 15mm.
Wenn diese Grundeinstellung erfolgt ist, sollten die beiden
Blattgriffe auf 0° stehen
Korrekturen
Taumelscheibe zu den Blattgriffarmen vornehmen.
6
3
0650c
auf.
Der Taumelscheibenaußenring muss so gedreht
rote Linie
oben links und links im Bild für die
Pfeil), so dass für die Grundeinstellung der Taumel-
(gelbe Linie
können
Sie
an
(Baugruppe 6)
0650a
auf die
– Bild links). Feine
den
Gestängen
von
der
