M o n t a g e d e r Z a h n r i e m e n s c h e i b e
0812
0903
0910
G0405
Zahnriemen
Riemenscheibe
Heckrotorwelle 5x70
Made M4x5

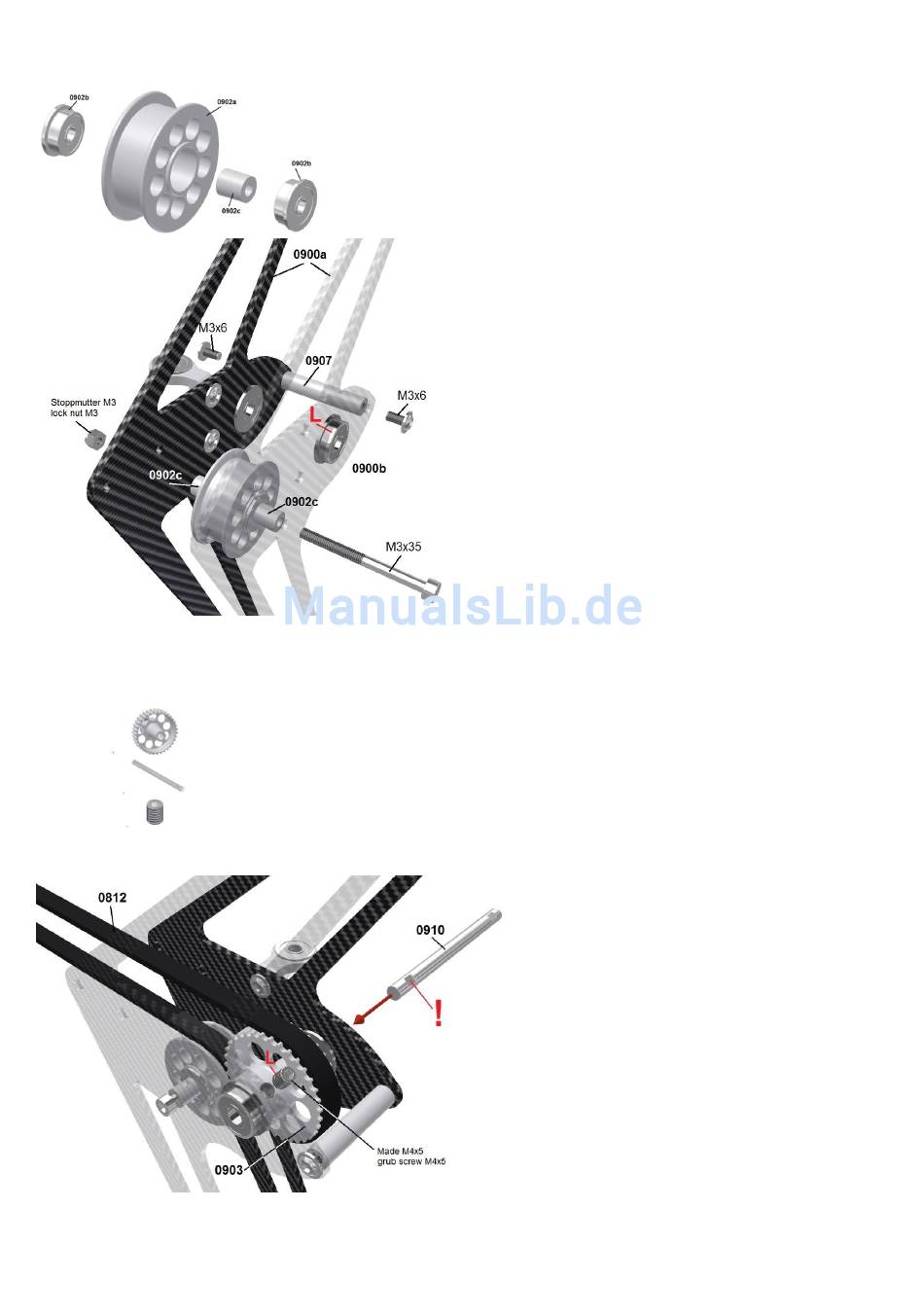

Die beiden Kugellager
einer der drei beiliegenden Distanzhülsen
0902c
in die Bohrung der Umlenkrolle
eingedrückt.
Wie auf dem Bild links zu sehen, wird die
Umlenkrolle
nun
Leitwerksplatten
0900a
Zwei weitere Distanzbuchsen
dazu links und rechts der Rolle eingefädelt.
Die lange M3x35 Schraube wird dazu durch
die
unterste
Bohrung
Leitwerksplatte her hindurchgeschoben.
Die linke Platte ist hier leicht durchsichtig
dargestellt, um alle Teile gut zu erkennen.
In der hinteren Bohrung der Platten wird die
Distanzhülse 6x28
M3x6 Linsenkopfschrauben befestigt.
Ziehen Sie die beiden Schrauben, sowie die
Stoppmutter der M3x35 Schraube schritt-
weise umschichtig fest, um zu vermeiden,
dass
sich
die
verdrehen und somit nicht mehr fluchten.
Zur Kontrolle können Sie die beiden unteren
Spitzen der Leitwerke parallel zusammen-
drücken und schauen, ob sie miteinander
fluchten, bevor sie alle Schrauben gut
festziehen.
1
1
1
1
Nun
wird
der
Zahnriemen
Riemenscheibe
0903
herum gelegt und die Scheibe
von oben zwischen die beiden Lager der Platten
geschoben.
Darauf achten, dass die Scheibe nicht verkantet.
Unter Umständen ist es notwendig, die flexiblen
Platten oben etwas auseinander zu spreizen.
Nach der Positionierung in Lagermitte sollte die
Riemenscheibe unter leichter Spannung spielfrei
zwischen den beiden Lagern sitzen.
Anschließend wird die Heckrotorwelle
rechten Seite her durch die Lager und die
Riemenscheibe geschoben.
Achtung!
Achten Sie darauf, dass die Welle mit der
Seite, an der die Abflachung für die Madenschraube
einen größeren Abstand zur Stirnfläche aufweist,
von rechts in die Heckgetriebeeinheit hineingescho-
ben wird.
Die Welle
wird
soweit
Stirnfläche bündig mit der Außenseite des linken
Lagers sitzt und so gedreht, dass die Abflachung
zur Bohrung für die M4x5 Made fluchtet. Die Made
mit etwas Loctite gut festziehen.
0902b
werden mit
0902a
zwischen
den
beiden
montiert.
0902c
werden
von
der
linken
0907
mit Hilfe der beiden
Platten
gegeneinander
0812
um
die
0910
von der
geschoben,
bis
ihre
43
